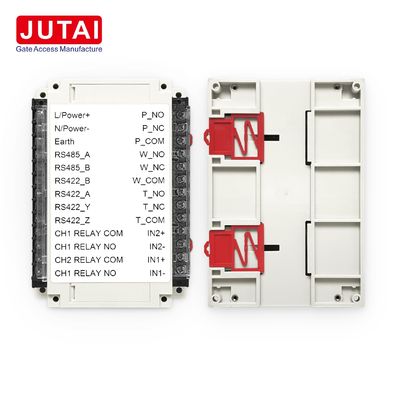

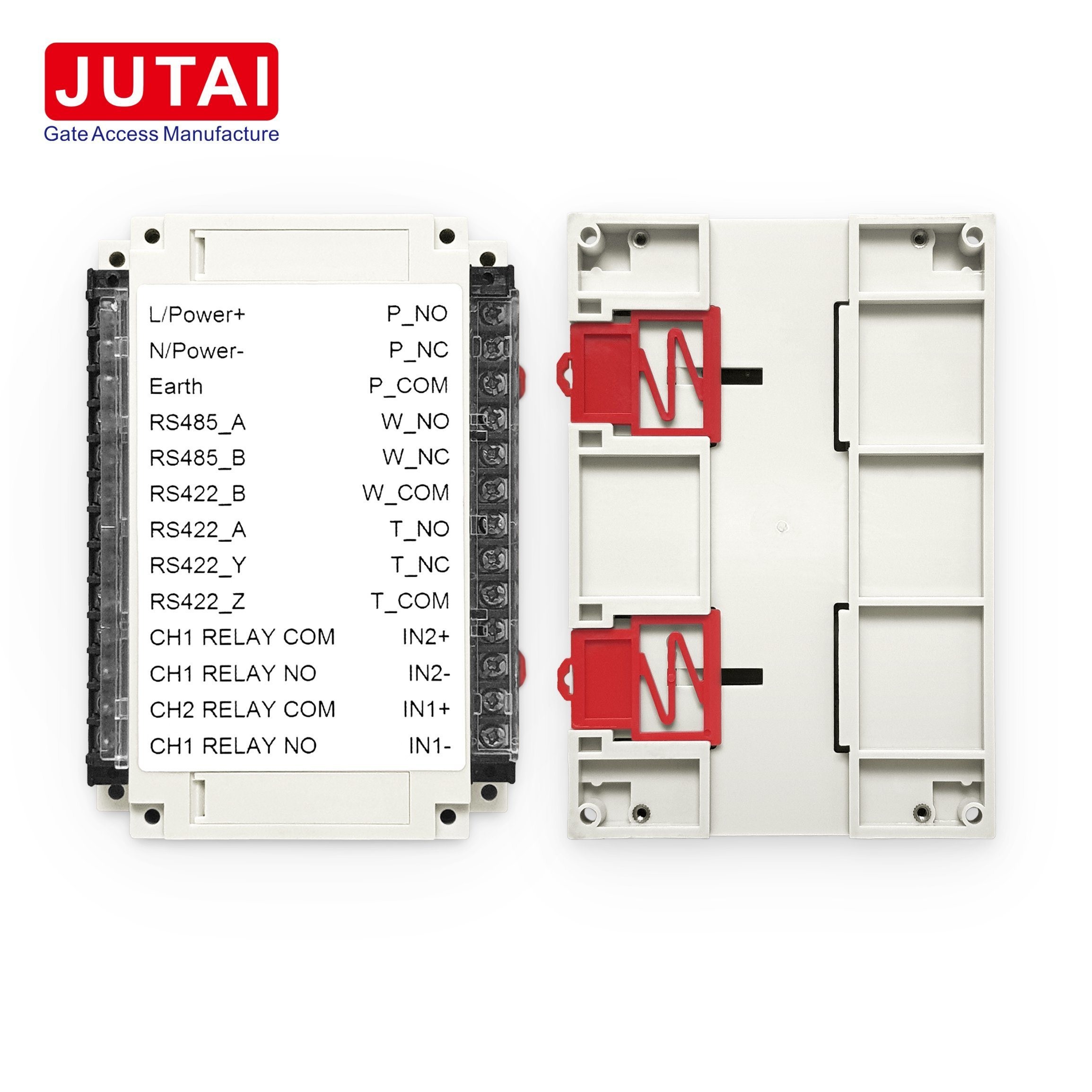

BR-101 เครื่องควบคุมไฟจราจรที่ฉลาด

BR-101 T-No/Nc/COM เครื่องควบคุมไฟจราจรสําหรับที่จอดรถ เครื่องควบคุมจราจรที่ฉลาด

เครื่องควบคุมการจราจรที่ฉลาด
โครงการที่แตกต่างกัน โปรแกรมควบคุมมันแตกต่างกัน เราได้ปรับปรุงหลายโครงการที่แตกต่างกันสําหรับลูกค้ากรุณาสื่อสารกับทีมงานของเรา เกี่ยวกับความต้องการของโครงการ

มีทางออกโครงการที่ประสบความสําเร็จของลูกค้า:
การแก้ไข 1
1รถในโค้ง ทั้งทางออกและทางเข้า
รายการสินค้า:
เครื่องควบคุมการจราจรขนาดเล็ก 2 ชิ้น
2pcs ไฟจราจร LED
2pcs เครื่องตรวจจับวงจรช่องสอง
1pcs เครื่องตรวจจับวงจรเดียว
2 ชิ้น ไฟเตือน
ประตูป้องกัน 1 หน่วย
สายวงจรและสายไฟฟ้า
2หลักการทํางาน:
เมื่อไม่มีรถยนต์ทั้งสองข้าง, ทั้งสองด้านแสดงไฟเขียว, เมื่อมีรถ
เมื่อเข้า CH1B ไป CH2B (หรือเมื่อรถยนต์เข้า CH1A ไป CH2A) ระเบิด W1(W2) เสียง
ในจุดนี้ไฟ LB ยังคงเป็นสีเขียว (LA ยังคงเป็นสีเขียว) ในขณะที่ LA(LB) ประกอบด้วยเปลี่ยนสีแดง ไม่อนุญาตรถยนต์รอ 3 วินาที (6 วินาทีโดยรหัสโทร)
กําหนดการเลือก หากรถยนต์ดําเนินไปในทิศทาง B (ทิศทาง A) หลังจากที่มีจํานวนมากของรถยนต์ถูกปล่อยออก มันถูกบังคับให้เปลี่ยนไฟแดงและรอ 3 วินาที (6).
ถ้าไม่มีรถยนต์ผ่านไปในทิศทาง A (ทิศทาง B) ภายในวินาทีตามรหัสโทรศัพท์ทั้งสองข้างอยู่ในสภาพไฟเขียว
หมายเหตุ: นับเมื่อใส่ CH2B ในทิศทาง B หรือ CH2A ในทิศทาง A เป็นการระบุ
การแก้ไขที่ 2
1.รถสําหรับ 3 ทางเข้าและทางออก
รายการสินค้า:
เครื่องควบคุมการจราจรขนาดเล็ก 3 ชิ้น
3pcs ไฟจราจร LED
เครื่องตรวจจับวงจรช่องสอง 3 ชิ้น
1pcs เครื่องตรวจจับวงจรเดียว
3 ชิ้น ไฟเตือน
ประตูป้องกัน 1 หน่วย
สายวงจรและสายไฟฟ้า
2หลักการทํางาน:
เมื่อไม่มีรถยนต์ในสามด้าน ทั้งสามด้านแสดงไฟเขียว เมื่อมีรถยนต์เข้า CH1B ถึง CH2B ระเบิดเสียง W1 และ W2
ในเวลานี้ ไฟ LB ยังสีเขียว ขณะที่ LA และ LC เปลี่ยนจากสีเขียวเป็นสีแดง ไม่มีรถยนต์ถูกอนุญาต รอ 3 วินาที (6 วินาทีด้วยรหัสโทร)
หากมีรถหลายคันในทิศทาง B หลังจากรถจํานวนมากได้รับการปล่อย, มันถูกบังคับให้เปลี่ยนไฟแดงและรอ 3 วินาที (6).
ถ้าไม่มียานยนต์ผ่านไปในทิศทาง A และทิศทาง C ภายในวินาที (รหัสโทร)
ทุกด้านเขียว
หมายเหตุ: นับเมื่อใส่ CH2B ในทิศทาง B หรือ CH2A ในทิศทาง A เป็นการระบุ

การแก้ไข 3
1สําหรับทางเข้าและทางออกเดียว
รายการสินค้า:
ประตูป้องกัน 2 ชิ้น
2 ชิ้น ไฟจราจรฉลาด
เครื่องตรวจจับวงจรเดียว 4 ชิ้น
1pcs แสง LED ตัวเดียว "SLOW"
1pcs ไฟจราจร LED "ช้า" + เขียว
2หลักการทํางาน:

เมื่อรถเข้ามาในลุป 1 ไฟเข้า 6 และไฟออก 5 แสดง SLOW

หลังจากรถออกจากวงจร 1 มันจะมีผลิตความช้าของเรเล่ 6s

หลังจาก 6s, แสง 5 และ 6 จะเปลี่ยนเป็นสีดํา, แสง 2 เขียว. (สภาพของแสงถูกกําหนดโดยการออกเรเล่หรือแรงกดพื้น)

ด้านอีกข้างก็ทํางานเหมือนกัน
การแก้ไขที่ 4
1 สําหรับทางเข้าและทางออกเดียวกัน
รายการสินค้า:
1pcs ประตูกั้น
เครื่องอ่าน UHF 1 ชิ้น
1pcs เครื่องควบคุมไฟสติ๊กเทป
2 ชิ้นไฟจราจร
เครื่องตรวจจับวงจรช่องสอง 2 ชิ้น
1pcs เครื่องตรวจจับวงจรเดียว
เคดิตหรือสติ๊กเกอร์
หลักการทํางาน:
ทางเข้าทางออก:
เมื่อรถเปิดลุป1 และกระตุ้นเครื่องอ่านบัตร ผู้อ่านจะอ่านบัตร ถ้าบัตรมีค่า S1 จะเป็นสีเขียว S2 จะเป็นสีแดง และขั้วจะเปิด
เมื่อรถเข้าวงจรที่ 2 S1 จะกลายเป็นสีแดง และ S2 จะยังคงเป็นสีเขียว
เมื่อรถผ่านวงจร 2 S1 กลายเป็นสีเขียวและ S2 เหลือสีเขียว
ถ้าไม่มีรถ สีเขียวที่ทางเข้าและทางออก
ทางออกสู่ทางเข้า:
เมื่อรถติดลุป 2 เครื่องตรวจจับลุปจะเปิดรั้ว S2 จะเป็นสีเขียว S1 จะเป็นสีแดง
เมื่อรถอยู่ในวงจร1 ส 2 จะกลายเป็นสีแดง และส 1 จะยังคงเป็นสีเขียว
เมื่อรถผ่านวงจรที่ 1 S2 กลายเป็นสีเขียว และ S1 ยังคงเป็นสีเขียว
ถ้าไม่มีรถ สีเขียวที่ทางเข้าและทางออก

การแก้ไข 5
1สําหรับการเข้าถึงประตูเดียว
รายการสินค้า:
1 ชิ้นไฟจราจร
เครื่องควบคุมการจราจรฉลาด 1 ชิ้น
2หลักการทํางาน:
เมื่อรถกดวงจร A, IU ถูกกระตุ้นและไฟแดงคือ
IU พิจารณาว่ารถถูกจดทะเบียนหรือไม่ หากมันไม่เป็นสิทธิ การหันจะเปิดไม่ได้ และเก็บไฟแดง; เมื่อรถออกจากไฟแดง, มันออก.
ถ้าเป็นจริง ไฟแดงปิด ไฟเขียวเปิด
เมื่อรถผ่านวงจร B ประตูทางจะปิดและไฟเขียวจะดับ
สัญลักษณ์ระบบ:
