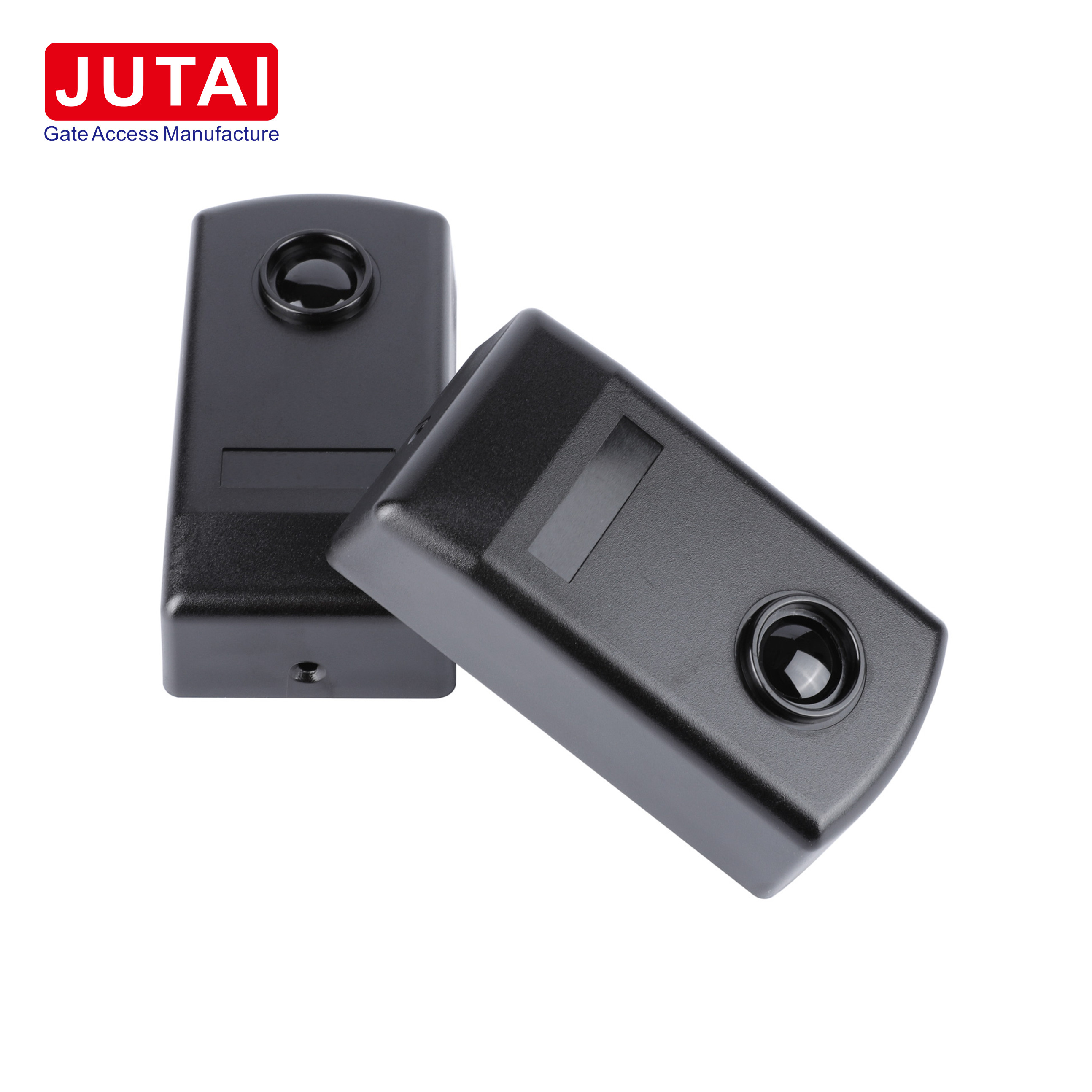

โฟโตเซลล์อินฟราเรดกันน้ําสําหรับความปลอดภัยประตูอัตโนมัติ 12-24VADC ระยะการตรวจจับ 30M

สัมผัสความปลอดภัยและความสะดวกสบายเพิ่มขึ้นกับ JUTAI อัตโนมัติประตูเซ็นเซอร์อินฟราเรด โฟโตเซลล์การเปิดสัญญาณสวิทช์รีเล่ เพื่อให้มีการกระทําอย่างรวดเร็วความหลากหลายของมันทําให้มันเหมาะสมสําหรับการใช้งานที่หลากหลาย, รวมถึงอุปสรรคที่จอดรถ, ประตูคนเดิน, และประตูรถยนต์สําหรับการนําร่างกาย. นอกจากนี้,มันเป็นระบบตรวจจับการขโมยที่น่าเชื่อถือสําหรับหน้าต่างประตูและทางเดิน

ลักษณะพิเศษ:

• เครื่องตรวจจับรังสีโดดเดี่ยว: เครื่องตรวจจับรังสีนี้ใช้กันอย่างแพร่หลายในประตูเลื่อนอัตโนมัติ ประตูชัตเตอร์ ประตูโรงรถ และหน้าต่าง

• เครื่องส่งและรับที่บูรณาการ: มีเครื่องส่งและรับที่มีเครื่องกระตุ้นที่บูรณาการ แหล่งไฟอินฟราเรดแคบได้อย่างมีประสิทธิภาพต่อการขัดขวางแสงภายนอก

• ระยะการตรวจจับที่น่าเชื่อถือ: แม้จะติดตั้งในความสูงต่ํา (20-40 เซนติเมตรเหนือระดับพื้นดิน) เครื่องตรวจจับเหล่านี้ยังคงระยะการตรวจจับที่น่าเชื่อถือได้ 2-20 เมตร

• ความสามารถในการตรวจสอบตัวเอง IR-20: โดยเฉพาะเจาะจงสําหรับประตูเลื่อน, เครื่องตรวจจับ IR-20 หยุดการปิดประตูเมื่อรังไฟตรวจสอบตัวเองถูกตัดรับประกันการถอนตัวอย่างรวดเร็วไปยังตําแหน่งที่กว้างที่สุดประตูจะเริ่มต้นการเคลื่อนไหวอีกครั้ง จนกระทั่งรังสีตรวจจับจะกลับมาทํางาน

การทํางาน:

เครื่องตรวจจับตําแหน่งคู่กันในจุดตรงกันข้ามเพื่อกําหนดเขตอินฟราเรด การตรวจจับการเคลื่อนไหวจะกระตุ้นสัญญาณเตือนส่งต่อไปยังเครื่องรับสัญญาณเตือนความปลอดภัย (ไม่รวม)เหมาะสําหรับการบูรณาการอย่างต่อเนื่องกับการตั้งค่าความปลอดภัยในสภาพแวดล้อมต่างๆ.

ผลประกอบที่คง:

การรักษาผลงานที่คงที่ในสภาพอากาศที่ไม่ดี การออกแบบที่คอมพัคต์และกันน้ํา IP65 รับประกันความทนทานที่พิเศษต่อรังสีอัลตรายโอเล็ตและสารอนุภาคบดเพิ่มความแข็งแกร่งในสถานที่กลางแจ้ง.

การสนับสนุนครบวงจร

แพ็คเกจแต่ละชิ้นมีคู่มือการใช้งานภาษาอังกฤษ พร้อมแผนภาพที่แสดงให้เห็นเพื่อการติดตั้งและการปรับแต่งที่ไม่ยุ่งยาก

โดยสรุปแล้ว JUTAI Automatic Door Sensor Infrared Photocell ให้ความปลอดภัยและความหลากหลายที่ไม่มีคู่แข่ง




ปริมาตรเทคนิค

รายละเอียดการเชื่อมต่อของ JUTAI IR-20

เพื่อติดตั้งเซลล์แสง IR-20M กรุณาปฏิบัติตามคําแนะนําขั้นตอนต่อไปนี้

1. การเข้าถึงภายใน: ยกแผ่นด้านหน้าของเซลล์แสงเพื่อเข้าถึงส่วนประกอบภายใน

2. การใส่เคเบิลและการติดตั้งฐาน: ใส่เคเบิลเข้าไปในสล็อตเรือนที่เกี่ยวข้องของพวกเขาและติดตั้งฐานของเซลล์แสงอย่างมั่นคงกับผนัง

3. การติดตั้งบนผนังหรือพื้นผิวโลหะ:

   • หากติดตั้งบนผนัง ทํารู 3 5 ø และใส่แอนเกอร์สกรูที่เหมาะสม
   • สําหรับการติดตั้งบนพื้นผิวโลหะ ทํารู 3 ช่อง 3 ø สําหรับสกรูที่ดึงตัวเอง

4. ทําการเชื่อมต่อ: เชื่อมต่อสายไฟที่จําเป็นและให้พลังงานกับโฟโตเซลล์ด้วยความกระชับกําลังระหว่าง 12 และ 24V DC / AC

5. รับประกันตําแหน่งที่เหมาะสม: รับประกันตําแหน่งที่เหมาะสม, การสอดคล้อง, และการเชื่อมต่อของเซลล์แสง.เมื่อรังสีอินฟราเรดถูกตัด, LED สีแดงจะส่องแสง

6. ปิดด้วยแผ่นหน้า: เมื่อการเชื่อมต่อได้รับการตรวจสอบ ปิดโฟโตเซลล์ด้วยแผ่นหน้า ใส่มันอย่างมั่นคงจนมันหยุด แล้วปิดมันอย่างมั่นคง

7. ระบบการทดสอบ: ทดสอบระบบโดยตัดรังสีอินฟราเรดหลายครั้งเพื่อตรวจสอบการตอบสนองของรี

8. ปิดแผ่นหน้า: สุดท้าย ปิดแผ่นหน้าไว้ด้วยสกรูที่นํามา

การปฏิบัติตามขั้นตอนเหล่านี้อย่างละเอียด จะทําให้การติดตั้งและการทํางานของเซลล์แสง IR-20M ถูกต้อง
