DC12V/24V เครื่องตรวจจับการเคลื่อนไหวแสงอินฟราเรดในบ้าน

DC12V/24V การเฝ้าระวังบ้าน

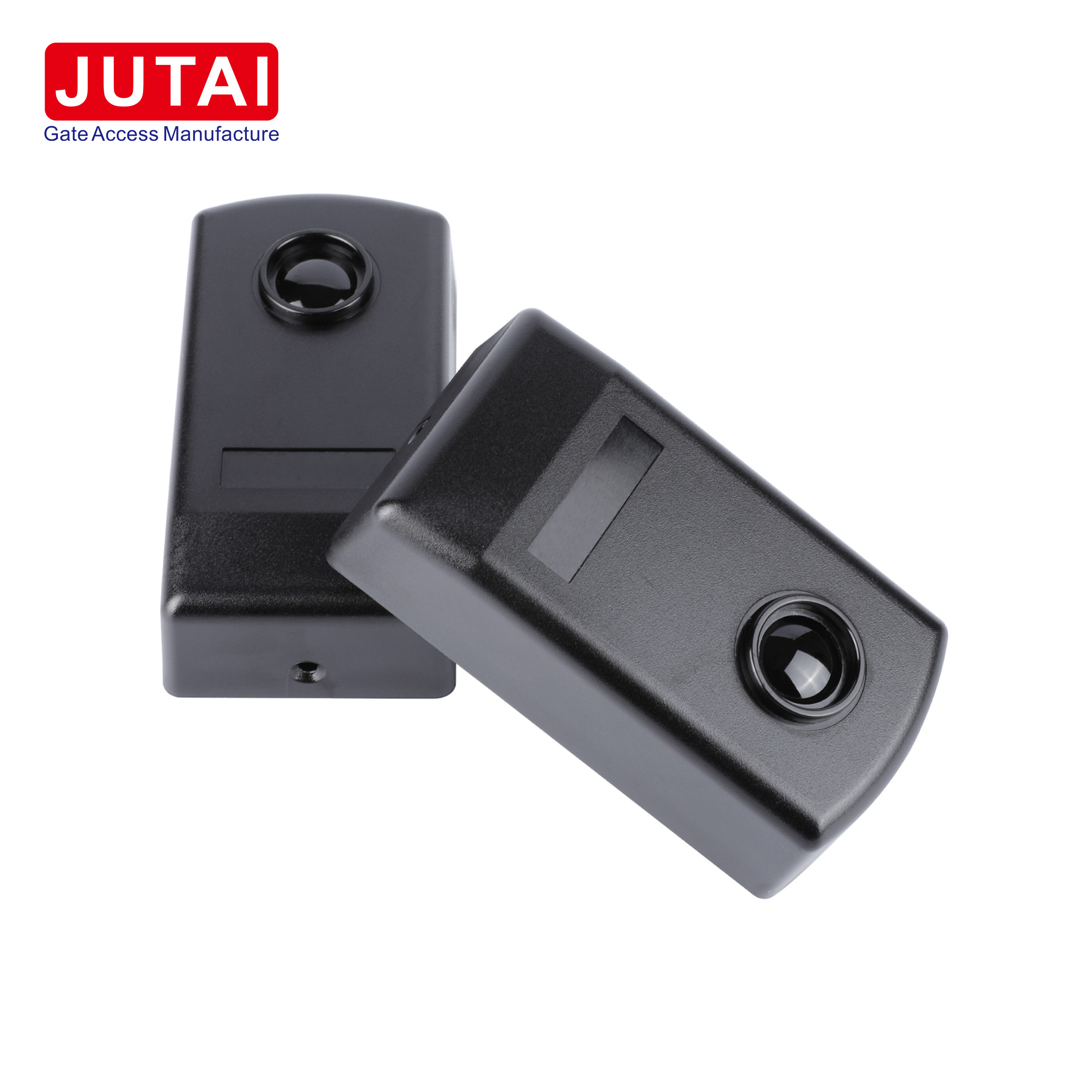

เพิ่มความปลอดภัยและประสิทธิภาพด้วย JUTAI IR-20 Infrared Beam Sensor

ลักษณะสําคัญ:

1. ระยะการตรวจจับที่กว้างขวาง: ด้วยระยะการตรวจจับที่น่าทึ่งถึง 30 เมตร IR-20 รับประกันให้มีการครอบคลุมอย่างครบถ้วน แม้กระทั่งในสภาพแวดล้อมกลางแจ้งที่ท้าทาย

2. ความรู้สึกที่เพิ่มขึ้น: ด้วยความรู้สึกสูง IR-20 สามารถตรวจจับการเคลื่อนไหวหรือวัตถุเล็กน้อยที่สุดด้วยซ้ํา ทําให้การรักษาความปลอดภัยมากขึ้น

3. เวลาตอบสนองที่รวดเร็ว: ด้วยเวลาตอบสนองที่รวดเร็วอย่างฟ้าคะนอง IR-20 สามารถระบุภัยคุกคามที่อาจเกิดขึ้นได้อย่างรวดเร็ว ทําให้สามารถดําเนินการอย่างรวดเร็ว

4. ทนทานต่อการรบกวน: ออกแบบมาเพื่อทนต่อการรบกวนแสงจากสิ่งแวดล้อม เช่น แสงแดดหรือไฟรถยนต์ IR-20 จะรักษาผลงานอย่างต่อเนื่องในสภาพใด ๆ

5. การติดตั้งที่สะดวกต่อผู้ใช้งาน: ออกแบบมาเพื่อการติดตั้งและปรับตรงง่าย IR-20 ทําให้กระบวนการติดตั้งง่ายขึ้น ลดเวลาหยุดทํางานและทําให้งานบํารุงรักษาง่ายขึ้น

การใช้งาน:

1. การควบคุมการเข้าถึงที่เรียบง่าย: เหมาะสําหรับประตูอัตโนมัติและระบบควบคุมการเข้าถึง IR-20 ช่วยให้ผู้คนหรือยานพาหนะผ่านได้อย่างเรียบง่าย เพิ่มความปลอดภัยและความสะดวกสบาย

2. มาตรการรักษาความปลอดภัยที่แข็งแกร่ง: ในแอปพลิเคชั่นความปลอดภัย IR-20 สามารถตรวจจับการเข้าเมืองโดยไม่อนุมัติได้อย่างมีประสิทธิภาพ โดยปรับปรุงระบบรักษาความปลอดภัยในบริเวณ, หน้าต่าง และประตู

3. การปรับปรุงอุตสาหกรรม: ในสถานที่อุตสาหกรรม IR-20 ปรับปรุงเส้นการผลิตโดยการตรวจจับตําแหน่งของวัตถุและการเคลื่อนไหวอย่างแม่นยํา, ปรับปรุงประสิทธิภาพการปฏิบัติงาน

4. การบริหารการจอดรถที่ประสิทธิภาพ: ใช้ในลานจอดรถ IR-20 สามารถบริหารการเข้าออกของยานได้อย่างมีประสิทธิภาพ โดยให้ความสะดวกสบายในการจราจรและการใช้บริการพื้นที่จอดรถได้อย่างมีประสิทธิภาพ

คําแนะนําการติดตั้ง:

1. การเข้าถึงที่สะดวกสบาย: เปิดแผ่นหน้าของเซลล์แสง เพื่อเข้าถึงส่วนประกอบภายในได้ง่าย

2. การติดตั้งอย่างมั่นคง: นําสายไฟเข้าในช่องที่กําหนดไว้ และติดตั้งฐานอย่างมั่นคงกับผนัง เพื่อให้มั่นคงระหว่างการใช้งาน

3. ทางเลือกการติดตั้งที่หลากหลาย: เลือกวิธีการติดตั้งที่เหมาะสมสําหรับผิวผนังหรือผิวโลหะ, รับประกันการวางที่ปลอดภัย

4. การเชื่อมต่อที่เหมาะสม: เชื่อมต่อสายไฟและให้พลังงานกับโฟโตเซลล์ ภายในช่วงความกระชับกําลังที่กําหนดไว้เพื่อให้มีผลงานที่ดีที่สุด

5. การปรับสภาพให้ถูกต้อง: ปรับสภาพของเซลล์แสงให้ถูกต้อง เพื่อรักษาการทํางานอย่างถูกต้อง ตามที่แสดงด้วยสภาพของไฟ LED สีแดง

6. การทดสอบฟังก์ชัน: ตรวจสอบการตอบสนองของเรเล่โดยการตัดรังสีอินฟราเรด เพื่อรับรองการทํางานที่น่าเชื่อถือได้

7. ปิดอย่างปลอดภัย: เปลี่ยนแผ่นหน้าและรักษามันด้วยสกรูที่ให้มา เพื่อรักษาความสมบูรณ์และการทํางาน

ข้อดีและลักษณะ:

1. การบูรณาการอย่างต่อเนื่อง: IR-20 สามารถบูรณาการได้อย่างต่อเนื่องกับระบบควบคุมประตูต่าง ๆ ให้ความสอดคล้องและการใช้งานง่าย

2. โซลูชั่นการติดตั้งแบบยืดหยุ่น: ตัวเลือกการติดตั้งที่สามารถปรับปรุงได้, รวมถึงการบูรณาการขอบประตู, ทําให้กระบวนการติดตั้งง่ายขึ้นเพื่อความสะดวกสบายมากขึ้น.

3. มาตรการความปลอดภัยที่น่าเชื่อถือ: ด้วยคุณสมบัติความปลอดภัยที่แข็งแรง IR-20 รับประกันความปลอดภัยที่น่าเชื่อถือสําหรับประตูและประตูอัตโนมัติ โดยให้ความสําคัญต่อความปลอดภัยของผู้ใช้

4. สาขาใช้งานที่หลากหลาย: เหมาะสําหรับประเภทประตูที่หลากหลายและสภาพแวดล้อมอุตสาหกรรม, IR-20 ให้ความหลากหลายในการใช้งานและการใช้งาน.

5. ความสามารถในการตรวจสอบความแม่นยํา: การตรวจสอบความแม่นยําของบุคคลหรือวัตถุที่ผ่านมาจะทําให้การป้องกันอุบัติเหตุและมาตรการรักษาความปลอดภัยเพิ่มขึ้น

6. ผลงานที่ประสิทธิภาพดี: IR-20 ใช้งานด้วยการใช้พลังงานที่ต่ํา และมีตัวเลือกผลิตที่หลากหลาย เพื่อรับประกันผลงานที่ประสิทธิภาพดีและน่าเชื่อถือ

7. ความทนทานในสภาพที่ยากลําบาก: การจัดอันดับกันน้ํา IP67 ทําให้ IR-20 สามารถทนต่อสภาพแวดล้อมที่ท้าทาย, รับประกันอายุยืนและความทนทาน

สรุปคือ JUTAI IR-20 Infrared Beam Sensor ยืนเป็นจุดสูงสุดของความปลอดภัยและประสิทธิภาพในหลายๆ การใช้งานและกระบวนการติดตั้งที่ง่ายต่อผู้ใช้, IR-20 ส่งผลงานที่ไม่มีคู่แข่งในการรับประกันความปลอดภัยและความสะดวกสบายในสภาพแวดล้อมที่หลากหลายการยกระดับบทบาทของมันเป็นองค์ประกอบที่จําเป็นของระบบควบคุมการเข้าถึงและความปลอดภัยที่ทันสมัย.

ปริมาตรเทคนิค

รายละเอียดการเชื่อมต่อของ JUTAI IR-20

การ ติดตั้ง โฟโตเซลล์ IR-20M: คู่มือ ขั้นตอน ต่อ ขั้นตอน

1เข้าสู่ภายใน:

• 1.1 ยกแผ่นด้านหน้าของเซลล์ไฟฟ้าด้วยความอ่อนโยนเพื่อเปิดให้เห็นองค์ประกอบภายในของมัน เพื่อให้สามารถเข้าถึงได้ง่ายในระหว่างการติดตั้ง

2การใส่เคเบิลและการติดตั้งฐาน:

• 2.1 นําสายไฟเข้าในสล็อตที่กําหนดไว้ในโฟโตเซลล์อย่างระมัดระวัง
• 2.2 ติดฐานของเซลล์แสงไว้กับผนังอย่างมั่นคง โดยใช้อุปกรณ์ติดตั้งที่เหมาะสม เพื่อให้มั่นคงและน่าเชื่อถือ

3การติดตั้งบนผนังหรือพื้นผิวโลหะ:

• 3.1 หากติดตั้งอยู่บนผนัง ทํารู 3 ช่อง 5 ø และใส่แอนเกอร์สกรูที่เหมาะสมเพื่อปักโฟโตเซลล์ไว้อย่างมั่นคง
• 3.2 สําหรับการติดตั้งบนพื้นผิวโลหะ ทํารู 3 ช่อง 3 ø และใช้สกรูที่ติดต่อกันเองเพื่อให้มั่นคงในการติดตั้ง

4ทําการเชื่อมต่อ:

• 4.1 ติดสายไฟที่จําเป็นกับเซลล์ไฟฟ้า เพื่อให้แน่ใจว่ามีการแยกที่เหมาะสมและเชื่อมต่อที่มั่นคง
• 4.2 ให้พลังงานต่อเซลล์ไฟฟ้าด้วยความกระชับกําลังคงที่ระหว่าง 12 และ 24V DC/AC เพื่อให้สามารถทํางานได้

5. รับรองตําแหน่งที่เหมาะสม

• 5.1 ตรวจสอบการตั้งตําแหน่ง, การสอดคล้อง และการเชื่อมส่วนประกอบของเซลล์แสงให้ถูกต้อง เพื่อให้ผลงานได้ดีที่สุด
• 5.2 ยืนยันว่าสัญญาณ LED สีแดงบนเครื่องรับยังคงปิดเมื่อเซลล์แสงตั้งค่าถูกต้อง
• 5.3 ไฟ LED สีแดงจะส่องแสง หากรังสีอินฟราเรดถูกตัด แสดงถึงอุปสรรคที่เป็นไปได้

6ผนังหน้า:

• 6.1 เมื่อการเชื่อมทั้งหมดได้รับการตรวจสอบ ปิดโฟโตเซลล์ให้ดีด้วยแผ่นด้านหน้า
• 6.2 ใส่แผ่นหน้าอย่างมั่นคงจนมันหยุด โดยให้แน่ใจว่ามันเข้ากันอย่างแน่น แล้วปิดมันอย่างมั่นคงเพื่อปกป้องส่วนประกอบภายใน

7ระบบทดสอบ:

• 7.1 ดําเนินการทดสอบระบบอย่างครบถ้วน โดยตั้งใจตัดรังสีอินฟราเรดหลายครั้ง
• 7.2 ตรวจสอบและยืนยันการตอบสนองของรีเล่ที่เหมาะสม เพื่อยืนยันการทํางานของโฟโตเซลล์

8ปลอดภัยหน้าแผ่น:

• 8.1 สุดท้าย ติดแผ่นหน้าไว้อย่างมั่นคง โดยใช้สกรูที่นํามา ให้แน่ใจว่ามันยังคงติดแน่นกับเซลล์แสงอย่างมั่นคง

ด้วยการปฏิบัติตามคําแนะนําขั้นตอนนี้อย่างละเอียด คุณสามารถติดตั้งและรับประกันการทํางานอย่างถูกต้องของไฟฟ้าไฟฟ้า IR-20M ได้อย่างมั่นใจโดยเพิ่มความปลอดภัยและประสิทธิภาพในการใช้งานของคุณ.

แนวทางการติดตั้งสําหรับ JUTAI IR-20 โฟโตเซลล์อินฟราเรดสาย 20 เมตร

1. เตรียมสถานที่ติดตั้ง:

   • เลือกตําแหน่งที่เหมาะสม เพื่อให้มีการครอบคลุมที่ดีที่สุดสําหรับการตรวจพบ
   • ให้แน่ใจว่าพื้นที่ไม่มีอุปสรรค เพื่อป้องกันการแทรกแซง

2. สถานที่ติดตั้ง:

   • ติดตั้งเซลล์แสงอินฟราเรดในความสูงและมุมที่เหมาะสมเพื่อให้ครอบคลุมและระดับการตรวจจับสูงสุด
   • ใช้พื้นที่ติดตั้งที่มั่นคงและมั่นคง เพื่อป้องกันการเคลื่อนไหวหรือการไม่ตรงกัน

3. การเชื่อมต่อสายไฟ:

   • อ้างอิงไปยังแผนภาพการเชื่อมไฟหรือคู่มือผู้ใช้สําหรับการเชื่อมสายที่เหมาะสม
   • ให้แน่ใจว่า ทุกการเชื่อมต่อถูกแยกกันอย่างมั่นคง เพื่อป้องกันปัญหาไฟฟ้า

4. พลังงานไฟฟ้า:

   • ให้อุปทานพลังงานที่มั่นคง ภายในช่วงความกระชับกําลังที่กําหนดไว้ (โดยทั่วไป 12-24V DC)
   • ตรวจสอบระดับขั้วและแรงดันอีกครั้ง เพื่อหลีกเลี่ยงการทําลายหน่วยระหว่างการติดตั้ง

5. การจัดสรรและการทดสอบ

   • จัดสรรหลอดอินฟราเรดให้ตรงกัน เพื่อให้การตรวจจับครอบคลุมอย่างเหมาะสม
   • ทดสอบเซลล์แสงด้วยการกั้นรังสีอินฟราเรด และตรวจสอบการตอบสนองของเรเล่เพื่อการทํางาน

6. การปรับความละเอียด

   • ปรับการจัดท่าและการตั้งค่าความรู้สึกตามที่จําเป็น เพื่อปรับปรุงผลงาน
   • ลดการเตือนเท็จ หรือการตรวจสอบที่พลาด โดยการปรับปรุงภาพเซลล์

7. การติดตั้งอย่างปลอดภัย

   • หลังจากยืนยันการทํางานอย่างถูกต้อง ผูกเซลล์แสงไว้อย่างมั่นคง โดยใช้อุปกรณ์ติดตั้งที่นํามา
   • ให้แน่ใจว่าทุกการเชื่อมต่อที่แน่นและหน่วยถูกคุ้มครองจากปัจจัยสิ่งแวดล้อม

ด้วยการปฏิบัติตามแนวทางการติดตั้งอย่างละเอียด คุณสามารถรับประกันความน่าเชื่อถือและผลงานได้อย่างดีที่สุด กับ JUTAI IR-20 โฟโตเซลล์อินฟราเรด 20 เมตรให้ความปลอดภัยและความสะดวกสบายที่ไม่มีคู่แข่ง สําหรับความต้องการของคุณ.
