8 ราศีความปลอดภัย แสงม่าน ประตู blanking เซ็นเซอร์สําหรับความเร็วสูง ประตูส่วนความปลอดภัย

Shenzhen Jutai Comm Co., Ltd - เซ็นเซอร์ประตู โฟโตเซลล์ แสงม่าน

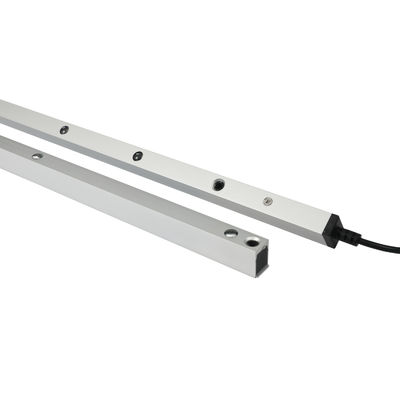

ผ้าม่านแสงเบาโดย Shenzhen Jutai Comm Co., Ltd. เป็นอุปกรณ์ความปลอดภัยที่มีความก้าวหน้าที่ออกแบบมาเพื่อเพิ่มความปลอดภัยและการทํางานของประตูอุตสาหกรรมพร้อมเซ็นเซอร์อินฟราเรดที่ทํางานอย่างแข็งแกร่ง และมีความต้านทานแสงที่แข็งแรง, เซ็นเซอร์นี้รับประกันการทํางานที่น่าเชื่อถือ แม้ในสภาพสว่างที่ท้าทาย ด้วยระยะการตรวจจับที่น่าประทับใจถึง 8 เมตรและเวลาตอบสนองที่รวดเร็วมันให้ชั้นป้องกันที่สําคัญสําหรับสถานที่อุตสาหกรรมเซ็นเซอร์ประเภทอุตสาหกรรมนี้สามารถติดตามความปลอดภัยได้อย่างครบถ้วน ทําให้มันเป็นการลงทุนที่จําเป็นสําหรับความปลอดภัยในสถานที่ทํางาน

ลักษณะทางเทคนิคและประโยชน์

• การบูรณาการระบบแบบต่อเนื่อง: เซนเซอร์นี้ถูกออกแบบมาเพื่อการบูรณาการง่ายกับระบบควบคุมประตูต่างๆ เพื่อให้มีความสอดคล้องและประสิทธิภาพในการทํางานอย่างต่อเนื่อง
• การติดตั้งที่ปรับปรุงได้: การออกแบบของเซ็นเซอร์ทําให้สามารถบูรณาการโดยตรงกับขอบประตู ทําให้มันสามารถปรับปรุงได้อย่างดีต่อการติดตั้งประตูที่แตกต่างกันและกรณีการติดตั้ง
• สะดวกและมีประสิทธิภาพ: รุ่น CL15-8L8 เป็นผ้าม่านแสงที่คอมพัคคต์ที่ออกแบบโดยเฉพาะสําหรับประตูและประตูอัตโนมัติ, ส่งมาตรการความปลอดภัยที่น่าเชื่อถือในปริมาณขั้นต่ํา.
• กว้างขวางของการใช้งาน: เหมาะสําหรับประตูความเร็วสูง, ประตูส่วน, ประตูม้วน, ประตูโทรทรรศน์ปิดตั้ง, และลิฟท์สินค้าแสดงความสามารถในการใช้งานในอุตสาหกรรมที่แตกต่างกัน.
• ความสามารถในการตรวจจับที่แม่นยํา: ใช้เทคโนโลยีแสงผ่านเพื่อตรวจจับการอยู่ของคนหรือวัตถุอย่างแม่นยํา โดยป้องกันอุบัติเหตุและรับประกันการทํางานของประตูในเวลาที่ถูกต้อง
• ตัวเลือกการออกแบบยืดหยุ่น: ให้วิธีออกแบบหลายแบบ (NO/NC และ COM) เพิ่มความยืดหยุ่นในการบูรณาการกับระบบควบคุมประตูต่างๆ
• ประสิทธิภาพด้านพลังงาน: ใช้งานกับการบริโภคกระแสไฟฟ้าที่ต่ํากว่า 20mA ที่ DC12V และรองรับระยะความแรงงานของ DC12-24V, รับประกันผลประกอบการที่ประหยัดพลังงาน
• การเชื่อมต่อแบบเรียบง่าย: ผ้าม่านแสงความปลอดภัยที่ปิดไม่ต้องการสายเชื่อมต่อระหว่างตัวส่งและตัวรับ ทําให้การเชื่อมต่อในสถานที่ง่ายขึ้นและประหยัดวัสดุเครื่องออกเสียงต้องการแค่สายไฟฟ้า, และตัวรับต้องการเพียงสายไฟฟ้าและสายสัญญาณส่งต่อสัญญาณออกมีลักษณะของบอร์ดวงจรที่ทําให้การทํางานร่วมกันระหว่างตัวส่งและตัวรับผ่านการส่งไฟฟ้าอินฟราเรด.

ข้อจํากัดหลัก

• รูปแบบ: CL15-8L8
• เทคโนโลยี: เซนเซอร์อินฟราเรดเคลื่อนไหวที่มีความต้านทานแสงที่แรง
• ระยะตรวจจับ: 8 เมตร
• เวลาตอบสนอง: รวดเร็วและน่าเชื่อถือ
• กระแสทํางาน: < 20mA ใน DC12V
• ความดันการทํางาน: DC12-24V
• วิธีการผลิต: NO/NC และ COM
• การใช้งาน: ประตูความเร็วสูง, ประตูส่วน, ประตูม้วน, ประตูโทรทรรศน์ปิดตั้ง, ลิฟท์สินค้า
• ความสูงป้องกัน: สูงสุด 1225mm (โหมดปิด) 1305mm (โหมดปกติ)
• อุณหภูมิการทํางาน: -20 ~ +70 °C
• ระดับการป้องกัน: IP67
• วัสดุของเปลือก: สายเหล็กอลูมิเนียม

แนวทางการติดตั้ง

1. ถอดปกและเชื่อมสายไฟ:

   • ปล่อยปิดด้านบนและด้านล่างของเซ็นเซอร์
   • สร้างสายเชื่อมต่อและเส้นทางปลาย thread ผ่านการกําหนด threaded port.

2. ตําแหน่งและตรารู:

   • สะดวกตัวส่งและตัวรับพร้อมกัน เพื่อยืนยันตําแหน่งการติดตั้ง
   • จดตําแหน่งรูให้ถูกต้องบนผนัง

3. การเจาะและการแก้ไข:

   • ใช้เครื่องเจาะตี เพื่อสร้างรูที่จุดที่ระบุ
   • ใส่พัสดุติดผนังเข้าไปในหลุมที่เจาะและเชื่อมมันด้วยสกรู

4. การติดตั้งเครื่องส่งและเครื่องรับ:

   • ติดตัวส่งและตัวรับกับผนัง โดยใช้สกรู M3*25
   • ติดต่อไฟฟ้าและทดสอบการจัดตั้งเซ็นเซอร์
   • ปรับมุมโดยหมุนท่ออลูมิเนียม หากจําเป็น
   • กดสกรูหมุนอย่างมั่นคงเมื่อตรงกัน

5. เปลี่ยนเปลือกและการทดสอบสุดท้าย:

   • ผูกปิดด้านบนและด้านล่างของเซ็นเซอร์ด้วยสกรู M2 * 8
   • ดําเนินการทดสอบสุดท้าย เพื่อให้แน่ใจว่าเซ็นเซอร์ทํางานได้อย่างเหมาะสม

เพิ่ม ความ ปลอดภัย ที่ ทํางาน

เพิ่มความปลอดภัยและความปลอดภัยของการดําเนินงานอุตสาหกรรมของคุณด้วย Door Sensor Photocell Light Curtain เซ็นเซอร์ที่ทันสมัยนี้มีคุณสมบัติความปลอดภัยที่แข็งแกร่ง รวมถึงระยะตรวจจับ 8 เมตรตัวเลือกการติดตั้งแบบยืดหยุ่นความสามารถในการตรวจจับที่แม่นยํา การบูรณาการที่เรียบร้อยกับระบบควบคุมประตูต่าง ๆ และการใช้งานที่กว้างขวางทําให้มันเป็นทางเลือกที่น่าเชื่อถือในการเพิ่มความปลอดภัยในสถานที่อุตสาหกรรมความมั่นใจในคุณภาพและผลงานของผ้าม่านแสง CL15-8L8 เพื่อให้ความปลอดภัยและความสงบจิตใจที่ดีที่สุด.

ลักษณะ

• รวมอยู่ในระบบควบคุมประตูทุกประเภท
• ประเภทการติดตั้ง: ติดต่อตรงกับขอบประตู เนื่องจากประตูมีส่วนว่าง
• คําอธิบาย: เครื่องตรวจจับแสงม่านความปลอดภัยประตูอัตโนมัติ
• เลขรุ่น: CL15-8L8 (8 ราง, ความสูง 150 ซม.)
• ประเภท: ผ้าม่านไฟความปลอดภัย
• การใช้งาน: ประตูความเร็วสูง ประตูส่วน, ประตูม้วน, ประตูโทรทรรศน์ปิดตั้ง, ลิฟท์สินค้า
• ทฤษฎี: ผ้าม่านแสงความปลอดภัยแสงผ่านใช้สําหรับประตูที่เร็วและประตูชัตเตอร์ม้วนเพื่อป้องกันการตัด (คนหรือวัตถุ)และสามารถตรวจจับคนหรือวัตถุที่ผ่านมาได้อย่างแม่นยํา เพื่อให้สัญญาณเปิดประตู เพื่อหลีกเลี่ยงความเสี่ยงต่อความปลอดภัย.
• ผลิต: NO/NC, COM
• คําอธิบาย: ผ้าม่านไฟความปลอดภัย
• กระแสทํางาน: < 20mA@DC12V
• ความดันการทํางาน: DC12-24V
• ระยะตรวจจับ: สูงสุด 8 เมตร
• ความสูงป้องกัน: สูงสุด 1225mm (โหมดปิด) 1305mm (โหมดปกติ)
• วิธีการผลิต: NO/NC, COM
• ราง: 8 ราง
• สถานะ LED:
  • เครื่องรับแสง: แสงแดง (วัตถุถูกปิด) แสงสีฟ้า (ไม่ถูกปิด) แสงสีฟ้าส่อง (เครื่องส่งและเครื่องรับไม่ตรงกัน)
  • เครื่องส่งไฟ: สันติแสงสีฟ้า (ปกติ) แสงแดง (ความดันต่ํากว่า 9V, มากกว่า 28V)
• อุณหภูมิการทํางาน: -20 ~ +70 °C
• ระดับการป้องกัน: IP67
• วัสดุของเปลือก: สายเหล็กอลูมิเนียม

เพิ่มความปลอดภัยประตูอุตสาหกรรม ด้วยเซ็นเซอร์ 1500 มิลลิเมตรของไฟอินฟราเรด คอร์เทน เหมาะสําหรับประตูความเร็วสูง
