IP67 ผ้าม่านแสงอินฟราเรดที่ปิด

Shenzhen Jutai Comm Co., Ltd - เซ็นเซอร์ประตู โฟโตเซลล์ แสงม่าน

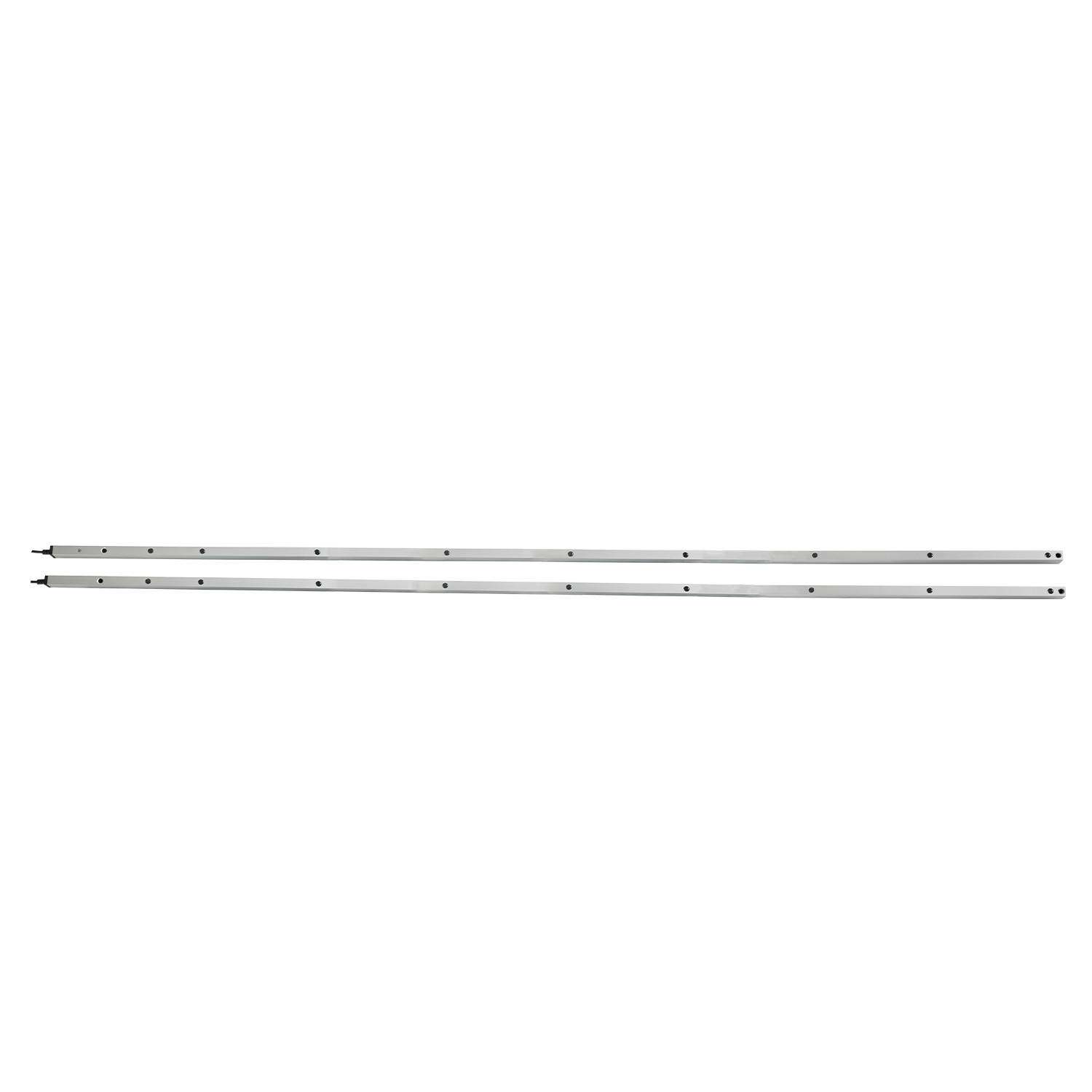

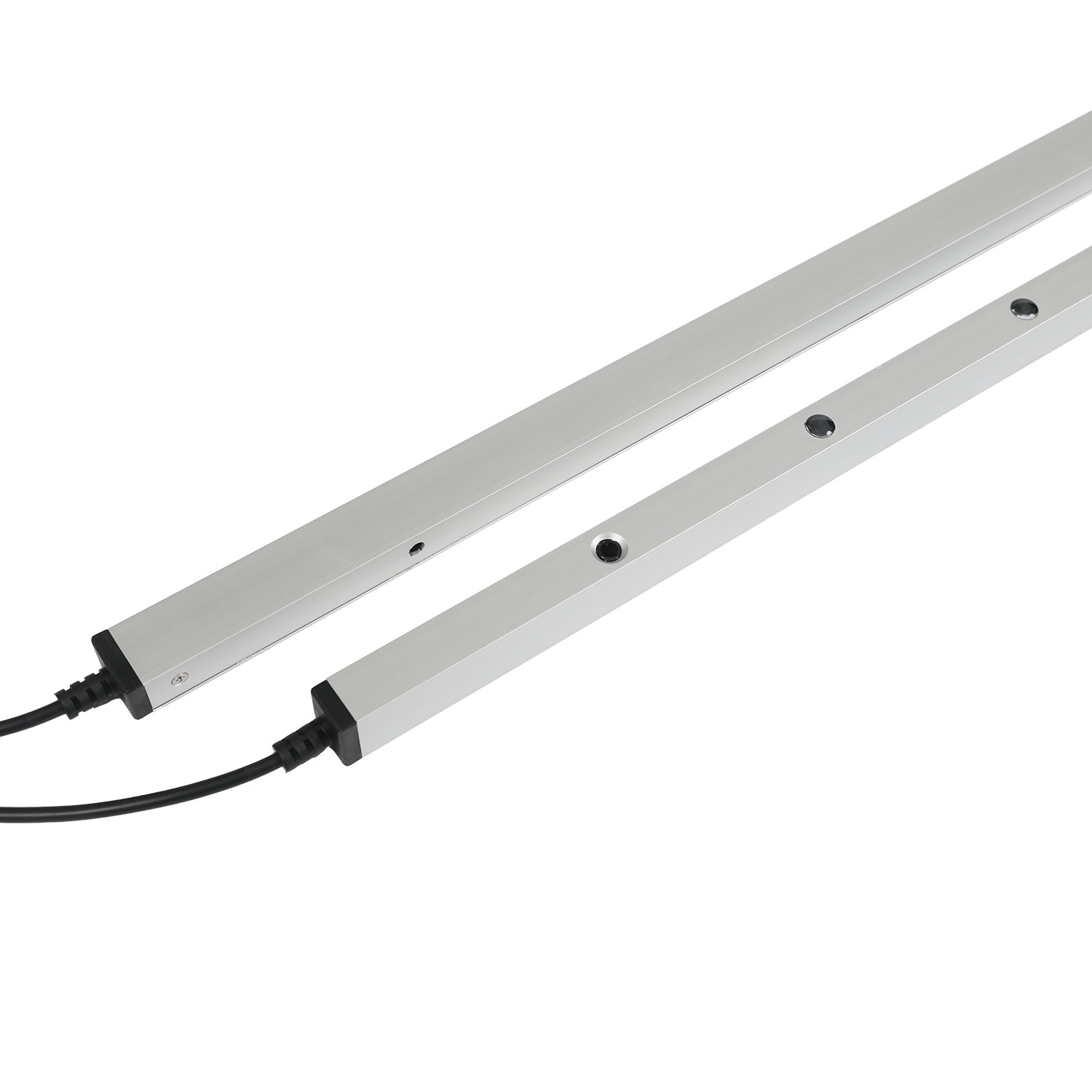

ผ้าม่านแสงเบาจาก Shenzhen Jutai Comm Co., Ltd. เป็นอุปกรณ์ความปลอดภัยที่สร้างสรรค์เพื่อเพิ่มการป้องกันและประสิทธิภาพการทํางานของประตูอุตสาหกรรมอุปกรณ์พร้อมกับเซ็นเซอร์อินฟราเรดที่ทํางานอย่างแข็งแรง ที่มีความต้านทานแสงที่แข็งแรงอุปกรณ์นี้ทํางานได้อย่างน่าเชื่อถือ แม้ในสภาพแสงที่ท้าทาย ด้วยระยะการตรวจจับที่น่าทึ่งถึง 8 เมตร และเวลาตอบสนองที่รวดเร็วมันให้การติดตามความปลอดภัยที่สําคัญในสภาพแวดล้อมอุตสาหกรรม, ทําให้มันเป็นการลงทุนที่คุ้มค่าในการรับประกันความปลอดภัยในสถานที่ทํางาน

ลักษณะทางเทคนิคและประโยชน์

• การบูรณาการระบบได้อย่างต่อเนื่อง: เซ็นเซอร์นี้ถูกออกแบบให้เข้ากับระบบควบคุมประตูต่างๆ ได้อย่างง่ายดาย เพื่อให้มีความสอดคล้องและการบูรณาการในการทํางานได้อย่างเรียบร้อย

• การติดตั้งที่ปรับปรุงได้: เซ็นเซอร์สามารถบูรณาการโดยตรงในขอบประตู, ให้ความยืดหยุ่นเพื่อรองรับการจัดตั้งประตูและความต้องการการติดตั้งที่หลากหลาย

• การออกแบบที่คอมแพคต์และมีประสิทธิภาพ: รุ่น CL15-8L8 เป็นม่านแสงคอมแพคต์ที่ออกแบบมาโดยเฉพาะสําหรับประตูและประตูอัตโนมัติ, รับประกันความปลอดภัยที่น่าเชื่อถือในระยะที่เล็ก

• สาขาใช้งานที่กว้างขวาง: เหมาะสําหรับประตูความเร็วสูง, ประตูส่วน, ประตูม้วน, ประตูโทรทรรศน์ปิดตั้ง, และลิฟท์สินค้าแสดงถึงความสามารถในการใช้งานได้หลากหลายในอุตสาหกรรม.

• ความสามารถในการตรวจจับที่แม่นยํา: ใช้เทคโนโลยีแสงผ่านเพื่อตรวจจับการอยู่ของบุคคลหรือวัตถุอย่างแม่นยํา โดยป้องกันอุบัติเหตุและรับประกันสัญญาณการทํางานประตูในเวลาที่ถูกต้อง

• ตัวเลือกการออกแบบยืดหยุ่น: ให้วิธีออกแบบหลายแบบ (NO/NC และ COM) เพิ่มความยืดหยุ่นในการบูรณาการกับระบบควบคุมประตูต่าง ๆ

• ประสิทธิภาพด้านพลังงาน: ใช้งานกับการบริโภคกระแสไฟฟ้าที่ต่ํากว่า 20mA ที่ DC12V และรองรับระยะความแรงงานของ DC12-24V, รับประกันการใช้พลังงานที่ประสิทธิภาพ

• การเชื่อมต่อสายไฟที่เรียบง่าย: ผ้าม่านแสงความปลอดภัยที่ระบายได้กําจัดความจําเป็นของการเชื่อมต่อสายไฟระหว่างตัวส่งและตัวรับ, ทําให้การเชื่อมต่อสายไฟในสถานที่เรียบง่ายและลดต้นทุนวัสดุ.เครื่องออกเสียงต้องการแค่สายไฟฟ้าขณะที่ตัวรับต้องการสายไฟฟ้าและสายส่งสัญญาณด้วยกลยุทธ์บอร์ดวงจรที่ให้ความมั่นคงในการร่วมกันผ่านการส่งสัญญาณนี้.

ข้อจํากัดหลัก

• รูปแบบ: CL15-8L8
• เทคโนโลยี: เซนเซอร์อินฟราเรดเคลื่อนไหวที่มีความต้านทานแสงที่แรง
• ระยะตรวจจับ: 8 เมตร
• เวลาตอบสนอง: รวดเร็วและน่าเชื่อถือ
• กระแสทํางาน: < 20mA ใน DC12V
• ความดันการทํางาน: DC12-24V
• วิธีการผลิต: NO/NC และ COM
• การใช้งาน: ประตูความเร็วสูง, ประตูส่วน, ประตูม้วน, ประตูโทรทรรศน์ปิดตั้ง, ลิฟท์สินค้า
• ความสูงป้องกัน: สูงสุด 1225mm (โหมดปิด) 1305mm (โหมดปกติ)
• อุณหภูมิการทํางาน: -20 ~ +70 °C
• ระดับการป้องกัน: IP67

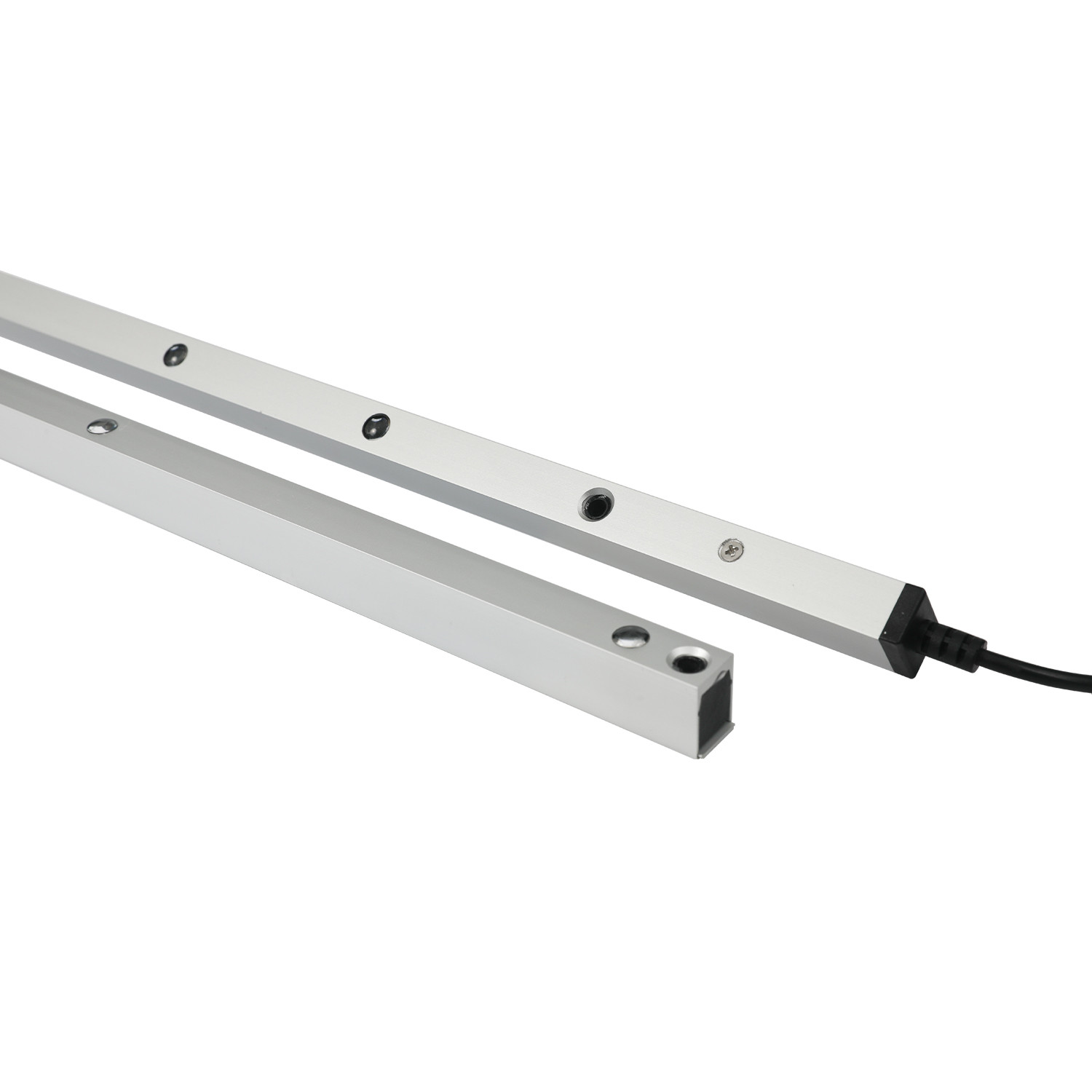

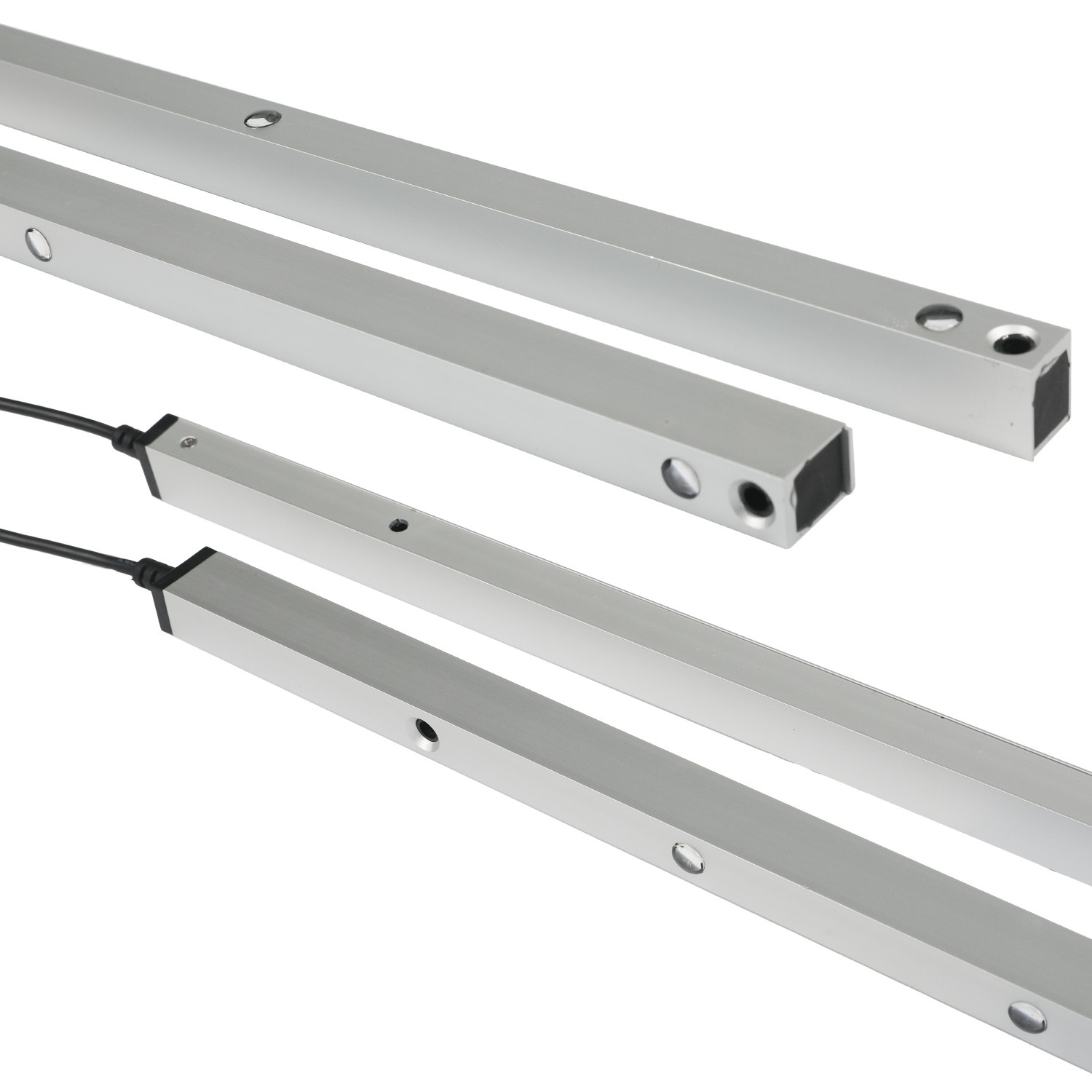

• วัสดุของเปลือก: สายเหล็กอลูมิเนียม

แนวทางการติดตั้ง

1. ถอดปกและเชื่อมสายไฟ:

   • ปล่อยปิดด้านบนและด้านล่างของเซ็นเซอร์
   • สร้างสายเชื่อมต่อและเส้นทางปลาย thread ผ่านการกําหนด threaded port.

2. ตําแหน่งและตรารู:

   • สะดวกตัวส่งและตัวรับพร้อมกัน เพื่อยืนยันตําแหน่งการติดตั้ง
   • จดตําแหน่งรูให้ถูกต้องบนผนัง

3. การเจาะและการแก้ไข:

   • ใช้เครื่องเจาะตี เพื่อสร้างรูที่จุดที่ระบุ
   • ใส่พัสดุติดผนังเข้าไปในหลุมที่เจาะและเชื่อมมันด้วยสกรู

4. การติดตั้งเครื่องส่งและเครื่องรับ:

   • ติดตัวส่งและตัวรับกับผนัง โดยใช้สกรู M3*25
   • ติดต่อไฟฟ้าและทดสอบการจัดตั้งเซ็นเซอร์
   • ปรับมุมโดยหมุนท่ออลูมิเนียม หากจําเป็น
   • กดสกรูหมุนอย่างมั่นคงเมื่อตรงกัน

5. เปลี่ยนเปลือกและการทดสอบสุดท้าย:

   • ผูกปิดด้านบนและด้านล่างของเซ็นเซอร์ด้วยสกรู M2 * 8
   • ดําเนินการทดสอบสุดท้าย เพื่อให้แน่ใจว่าเซ็นเซอร์ทํางานได้อย่างเหมาะสม

เพิ่ม ความ ปลอดภัย ที่ ทํางาน

เพิ่มความปลอดภัยและความปลอดภัยของการดําเนินงานอุตสาหกรรมของคุณด้วย Door Sensor Photocell Light Curtain เซ็นเซอร์ที่ทันสมัยนี้มีคุณสมบัติความปลอดภัยที่แข็งแกร่ง รวมถึงระยะตรวจจับ 8 เมตรตัวเลือกการติดตั้งแบบยืดหยุ่นความสามารถในการตรวจจับที่แม่นยํา การบูรณาการที่เรียบร้อยกับระบบควบคุมประตูต่าง ๆ และการใช้งานที่กว้างขวางทําให้มันเป็นทางเลือกที่น่าเชื่อถือในการเพิ่มความปลอดภัยในสถานที่อุตสาหกรรมความมั่นใจในคุณภาพและผลงานของผ้าม่านแสง CL15-8L8 เพื่อให้ความปลอดภัยและความสงบจิตใจที่ดีที่สุด.

ลักษณะ

• การบูรณาการ: เหมาะสมกับระบบควบคุมประตูทุกชนิด
• ประเภทการติดตั้ง: ติดต่อตรงกับขอบประตู เนื่องจากประตูมีส่วนว่าง
• คําอธิบาย: เครื่องตรวจจับแสงม่านความปลอดภัยประตูอัตโนมัติ

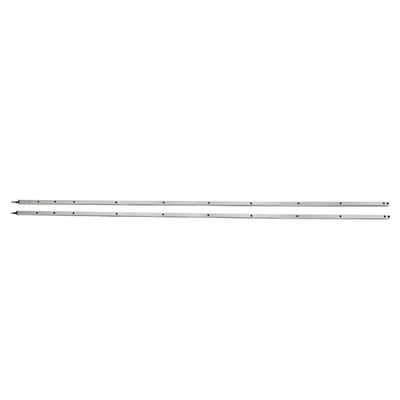

• เลขรุ่น: CL15-8L8 (8 ราง, ความสูง 150 ซม.)
• ประเภท: ผ้าม่านไฟความปลอดภัย
• การใช้งาน: ประตูความเร็วสูง ประตูส่วน, ประตูม้วน, ประตูโทรทรรศน์ปิดตั้ง, ลิฟท์สินค้า
• ทฤษฎี: ผ้าม่านแสงความปลอดภัยแสงผ่านใช้สําหรับประตูที่เร็วและประตูชัตเตอร์ม้วนเพื่อป้องกันการตัด (คนหรือวัตถุ)การตรวจจับคนหรือวัตถุที่ผ่านมาอย่างแม่นยํา เพื่อให้สัญญาณเปิดประตู และหลีกเลี่ยงอันตรายต่อความปลอดภัย.
• ผลิต: NO/NC, COM
• กระแสทํางาน: < 20mA@DC12V
• ความดันการทํางาน: DC12-24V
• ระยะตรวจจับ: สูงสุด 8 เมตร
• ความสูงป้องกัน: สูงสุด 1225mm (โหมดปิด) 1305mm (โหมดปกติ)
• วิธีการผลิต: NO/NC, COM
• ราง: 8 ราง

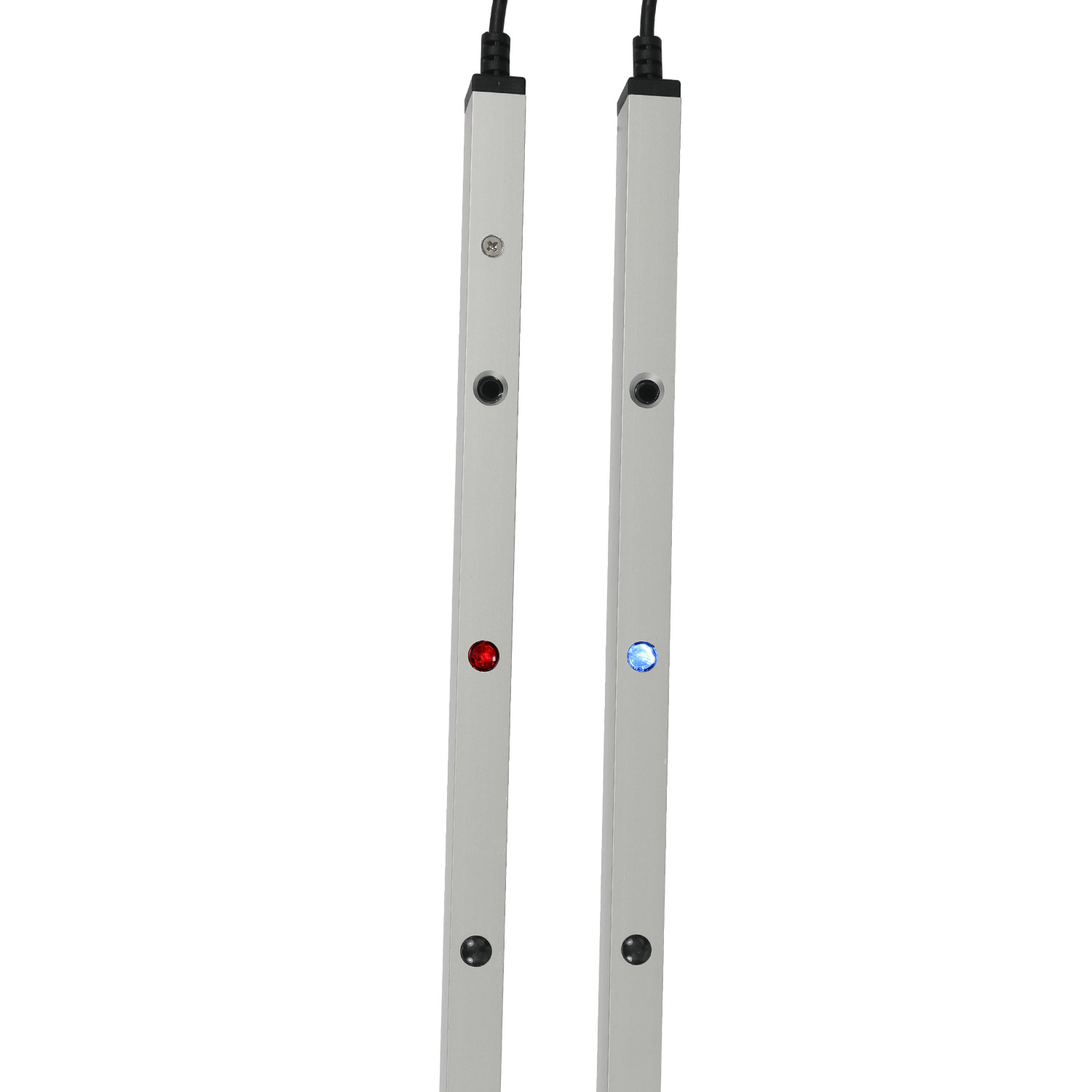

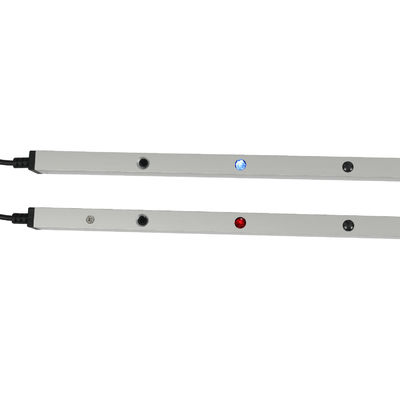

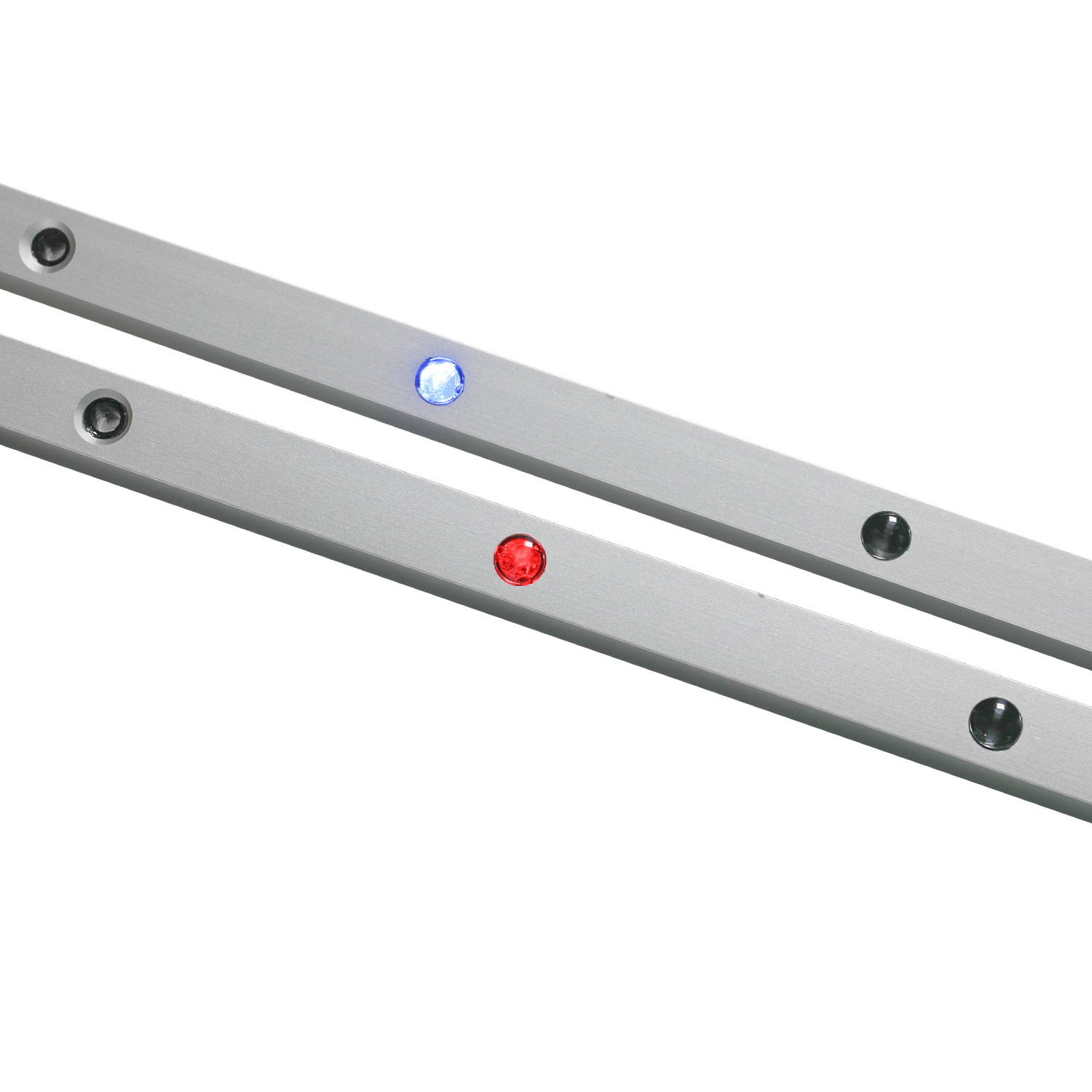

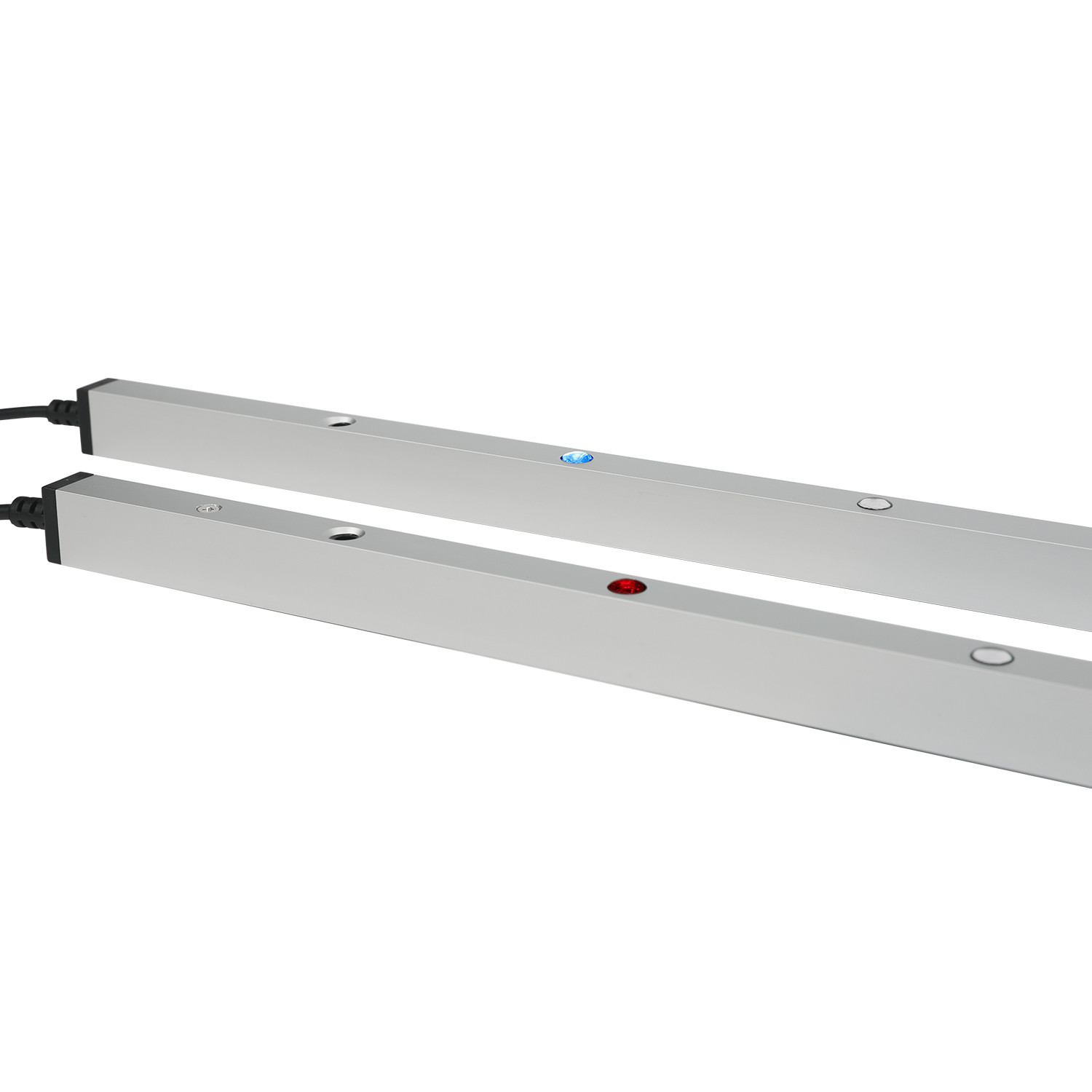

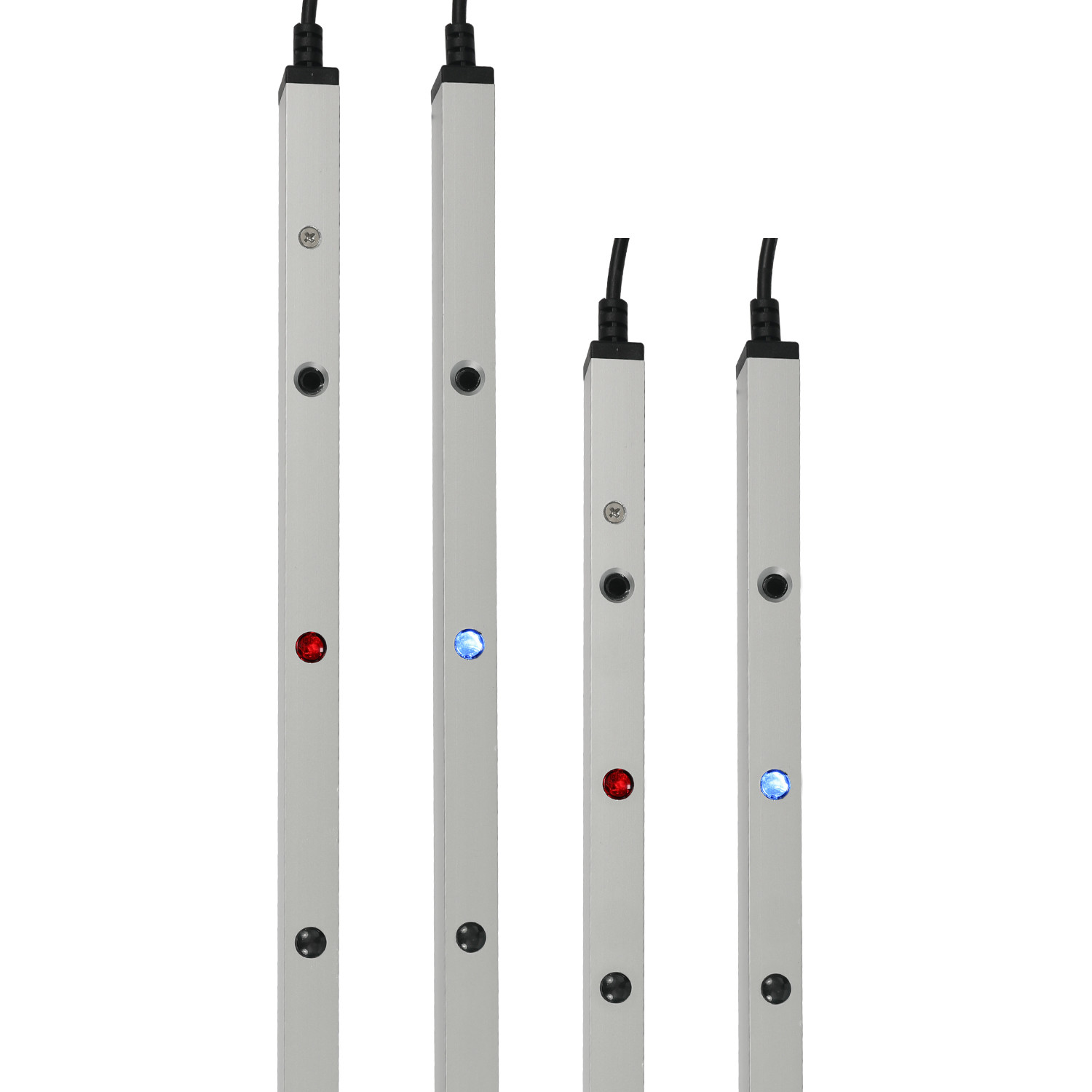

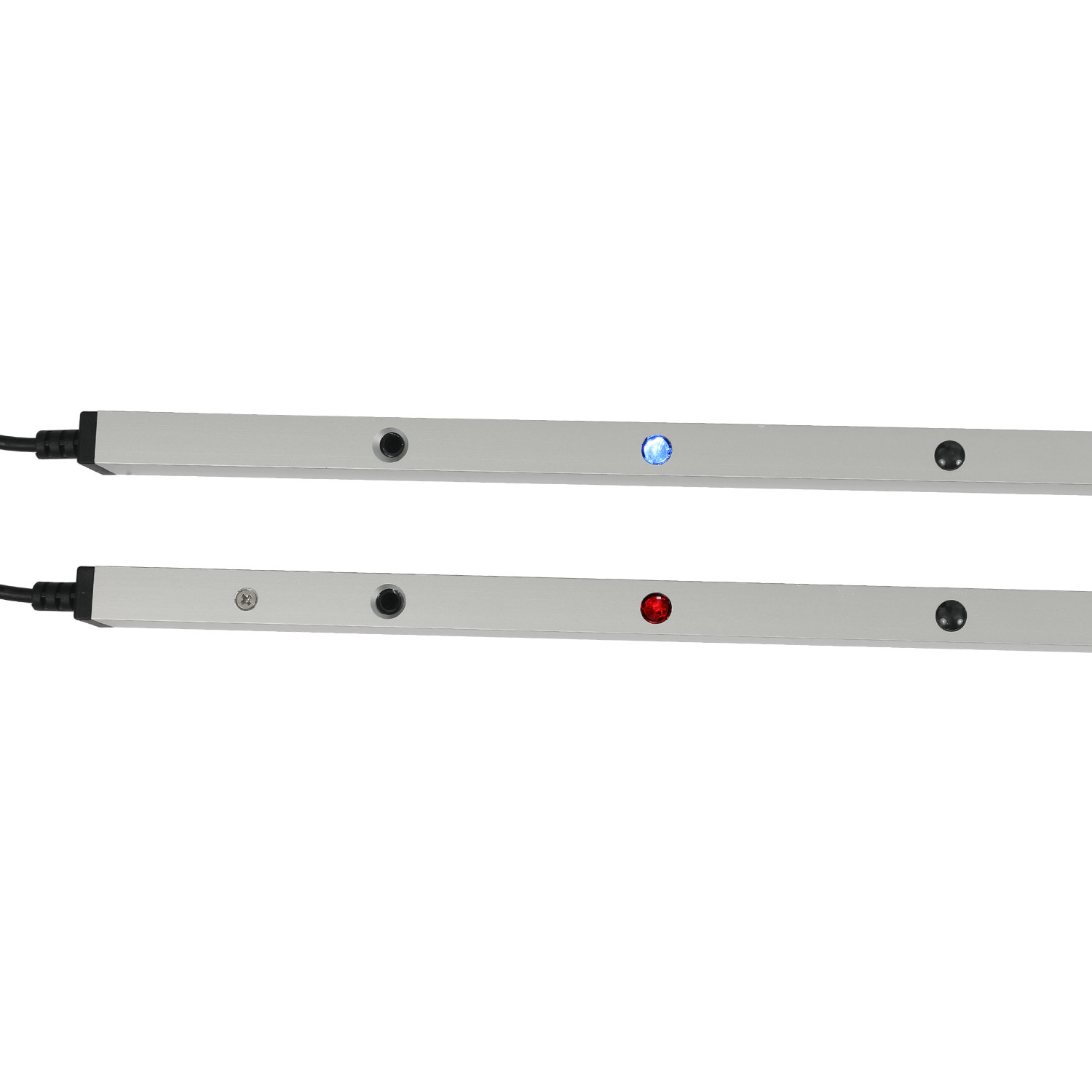

• สถานะ LED:
  • เครื่องรับแสง: แสงแดง (วัตถุถูกปิด) แสงฟ้า (ไม่ถูกปิด) แสงฟ้ากระพริบ (เครื่องส่งและเครื่องรับไม่ตรงกัน)
  • เครื่องส่งไฟ: สันติแสงสีฟ้า (ปกติ) แสงแดง (ความดันต่ํากว่า 9V, มากกว่า 28V)
• อุณหภูมิการทํางาน: -20 ~ +70 °C
• ระดับการป้องกัน: IP67
• วัสดุของเปลือก: สายเหล็กอลูมิเนียม

เพิ่มความปลอดภัยของประตูอุตสาหกรรม ด้วยเซ็นเซอร์ 1500 มิลลิเมตรอินฟราเรด ลิท คอร์เทน ของเรา เหมาะสําหรับประตูความเร็วสูง
