เครื่องตรวจจับการจราจรรถยนต์ช่องสอง

เครื่องตรวจจับการจราจรรถยนต์ช่องสอง 12-24VACDC สําหรับกั้นประตู Anti Hitting Trigger

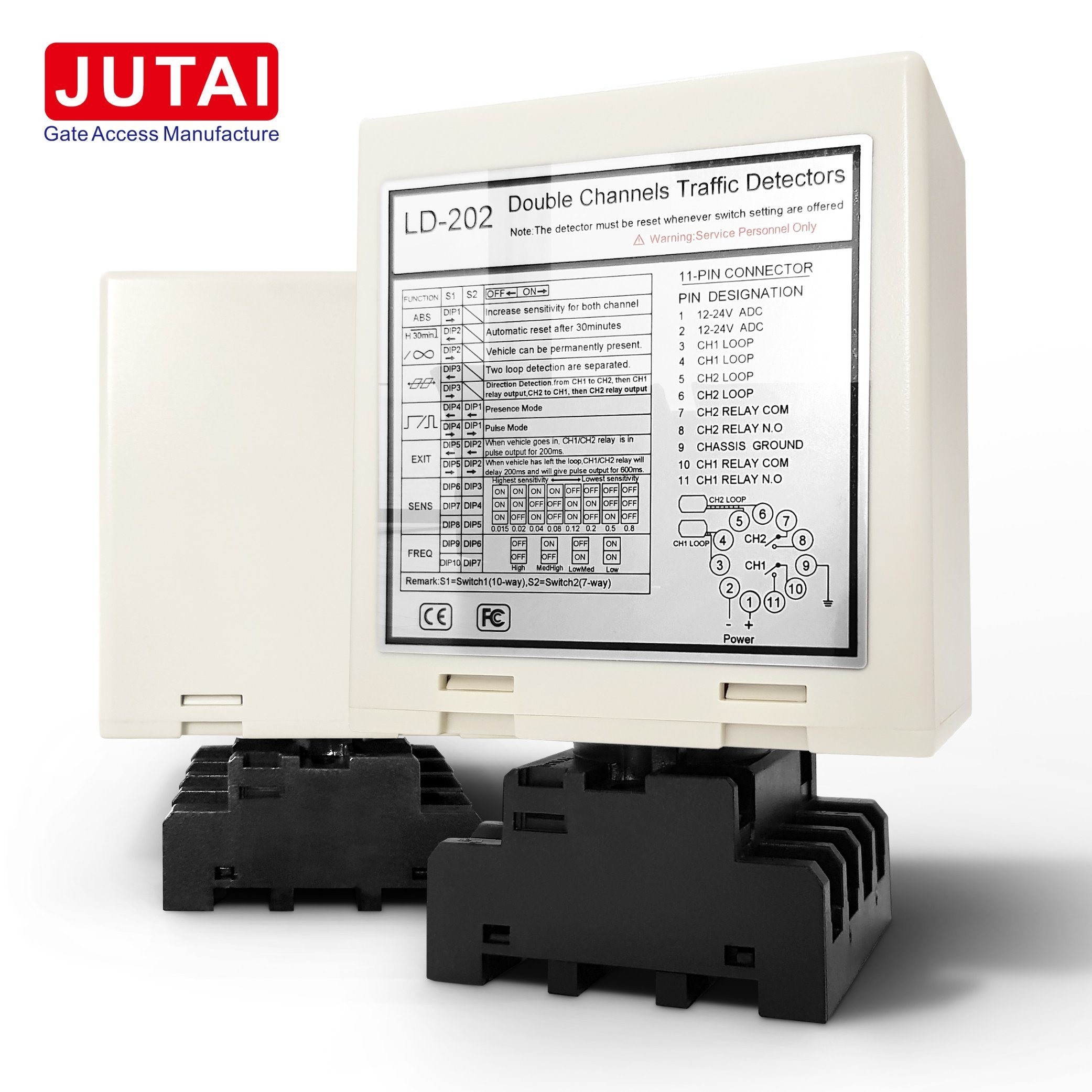

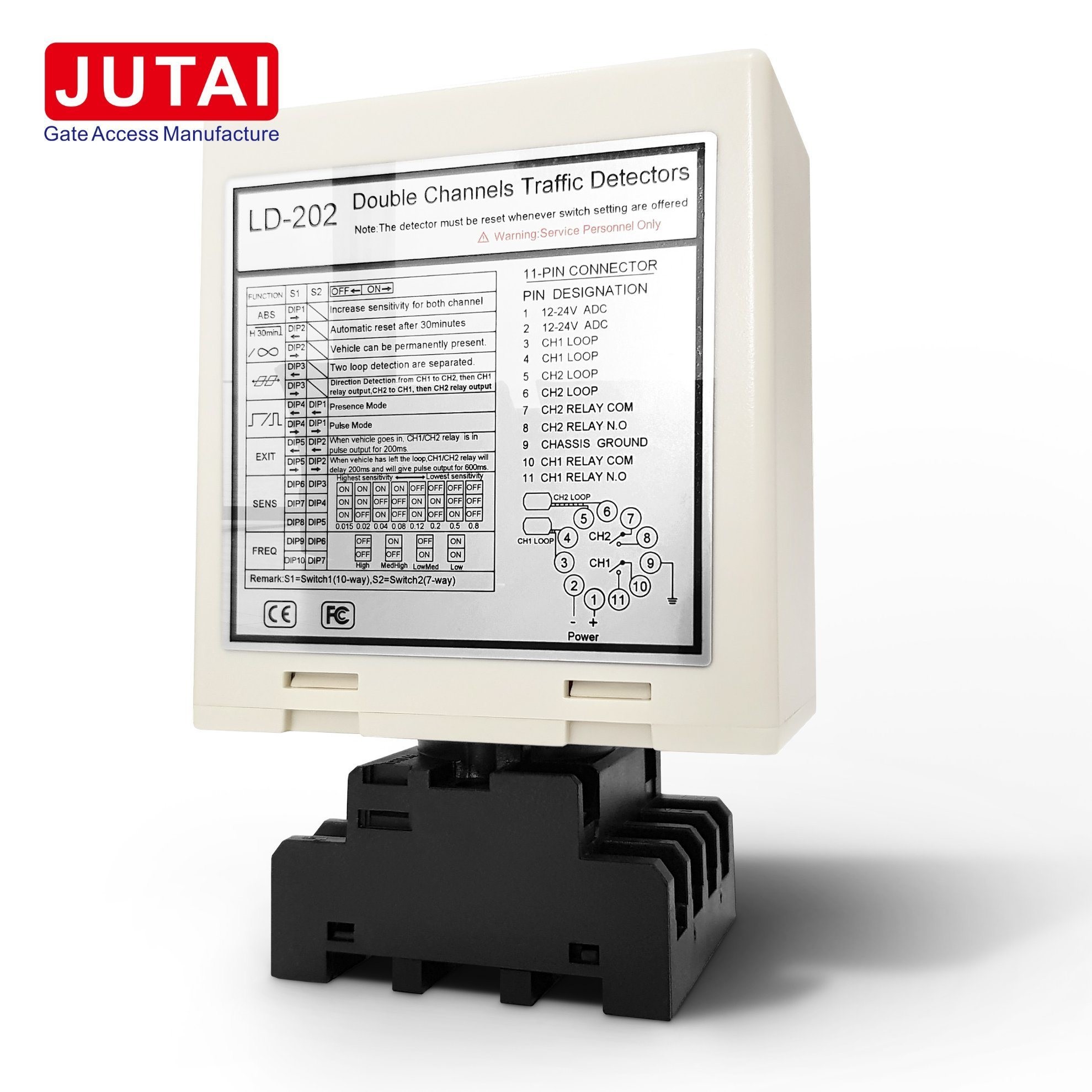

JUTAI LD-202 Dual Channel Loop Detector: การดําเนินงานประตูขั้วสูงขึ้น

ภาพรวม: ปรับปรุงการดําเนินงานประตูขั้วด้วย JUTAI LD-202 Advanced Dual Channel Loop Detector ที่ออกแบบมาเพื่อให้มีความแม่นยําที่ไม่มีคู่แข่งในการตรวจจับยานยนต์เซ็นเซอร์ที่มีความซับซ้อนนี้ทําให้การทํางานและความน่าเชื่อถือได้อย่างต่อเนื่อง, ขอบคุณ ระยะการตรวจจับที่ขยายออกไป ความรู้สึกสูง และคุณสมบัติที่ฉลาด

ลักษณะที่แตกต่างกัน

1. ระยะการตรวจจับและความรู้สึกที่เพิ่มเติม: เครื่องตรวจจับ LD-202 มีระยะการตรวจจับที่ขยายออกไปจาก 15 ถึง 2000μH และความรู้สึกที่พิเศษการรับรองการตรวจจับที่แม่นยําของรถยนต์ที่หลากหลายเพื่อให้มีความสามารถที่คงที่.

2. ฟังก์ชันรีเซ็ตอัตโนมัติที่ฉลาด: อุปกรณ์พร้อมกับฟังก์ชันรีเซ็ตอัตโนมัติ, เครื่องตรวจจับ LD-202 เร็วรีเซ็ตในกรณีเกิดความผิดปกติ,การเพิ่มความมั่นคงและความน่าเชื่อถือของระบบโดยไม่ต้องลงมือ.

3. การจําแนกทิศทางที่ทันสมัย: ด้วยความสามารถในการจําแนกทิศทางที่ทันสมัย เครื่องตรวจจับ LD-202 สามารถจําแนกทิศทางการเคลื่อนไหวของยานได้อย่างแม่นยําทําให้สามารถควบคุมการทํางานของประตูได้อย่างแม่นยํา เพื่อให้มีประสิทธิภาพที่ดีที่สุด.

4. การป้องกันฟ้าคะนองอย่างแข็งแรง: ด้วยการป้องกันฟ้าคะนองที่แข็งแรงถึง 40000 วอลต์ เครื่องตรวจจับ LD-202 รับประกันความทนทานและความน่าเชื่อถืออย่างยอดเยี่ยมป้องกันฟ้าคะนองเพื่ออายุยืน.

5. ระยะสภาพการทํางานที่กว้างขวาง: ออกแบบมาเพื่อเจริญรุ่งเรืองในสภาพแวดล้อมที่หลากหลายเซ็นเซอร์ LD-202 ทํางานได้อย่างดีเยี่ยมในช่วงอุณหภูมิที่กว้างขวางจาก -40 °C ถึง +70 °Cรับประกันผลงานที่คงที่ แม้ในสภาพอากาศที่ท้าทาย.

ความสามารถในการทํางาน:

1. การตรวจจับรถยนต์อย่างมีประสิทธิภาพ: โดยใช้เทคโนโลยีการตรวจจับแบบนําเข้าที่ทันสมัย เครื่องตรวจจับ LD-202 สามารถตรวจจับรถยนต์ได้อย่างแม่นยํา โดยไม่ต้องสัมผัสกับรถยนต์โดยพึ่งพาการเปลี่ยนแปลงของความชักชวนในวงกลมที่เกิดจากน้ําหนักโลหะของยาน.

2. การจําแนกทิศทางที่ฉลาด: ความสามารถในการจําแนกทิศทางที่ฉลาดของเซ็นเซอร์ LD-202 ทําให้สามารถจําแนกทิศทางการเคลื่อนไหวของยานได้อย่างแม่นยําการอํานวยความสะดวกในการดําเนินงานประตูที่ดีที่สุด.

3. การรีเซ็ตอัตโนมัติแบบไร้ผัง: มีฟังก์ชันรีเซ็ตอัตโนมัติแบบไร้ผัง, เครื่องตรวจจับ LD-202 รับประกันการทํางานอย่างต่อเนื่องและความน่าเชื่อถือของระบบโดยการรีเซ็ตอัตโนมัติในกรณีเกิดความผิดปกติ.

4. Output Relay ที่น่าเชื่อถือ: การให้สัญญาณการออก Relay ที่น่าเชื่อถือเมื่อการตรวจจับรถยนต์, เครื่องตรวจจับ LD-202 ทําให้สามารถดําเนินการต่างๆ เช่น การเปิดประตู, การควบคุมไฟจราจรและการนับรถยนต์เพื่อเพิ่มประสิทธิภาพการดําเนินงาน.

การใช้งานหลากหลาย

1. ระบบบริหารการจราจร: ใช้ในระบบควบคุมการจราจร เพื่อตรวจจับยานยนต์ที่แยกทาง, ตู้ค่าธรรมเนียม, และทางเข้า/ทางออกที่จอดรถ, ปรับปรุงการจัดการกระแสการจราจร

2. การอัตโนมัติประตู: รวมเข้ากับระบบควบคุมประตู เพื่อเปิดและปิดประตูโดยอัตโนมัติในสภาพแวดล้อมที่อยู่อาศัย, การค้าและอุตสาหกรรม, เพิ่มความปลอดภัยและความสะดวกสบาย

3. การบริหารสถานที่จอดรถ: ใช้ในที่จอดรถและโรงรถเพื่อบริหารการเข้าออกของรถยนต์, ติดตามการใช้ที่จอดรถ, และบังคับกฎหมายจอดรถเพื่อการใช้พื้นที่อย่างมีประสิทธิภาพ

4. ระบบควบคุมการเข้าถึง: ใช้ในระบบควบคุมการเข้าถึงเพื่ออนุญาตให้รถยนต์เข้าถึงสถานที่ที่ปลอดภัย เช่นชุมชนที่ปิดประตู, อุปกรณ์อุตสาหกรรม, และอุปกรณ์ทหารการรับรองการเข้าถึงและความปลอดภัยที่ควบคุม.

5. การปรับปรุงไฟจราจร: ใช้ในการกระตุ้นการเปลี่ยนแปลงไฟจราจรตามที่ยานพาหนะมีอยู่และทิศทาง, ลดการจราจรให้น้อยที่สุดและปรับปรุงการไหลของจราจรที่แยกทางและถนน

6. แอปพลิเคชันการนับรถยนต์: ใช้ในแอปพลิเคชันการนับรถยนต์สําหรับการศึกษาการจราจร, การติดตามการใช้ที่จอดรถและการวิเคราะห์การจราจรปลีกให้ความรู้ที่มีค่าสําหรับการจัดการการจราจรและการดําเนินธุรกิจ.

ความสัมพันธ์

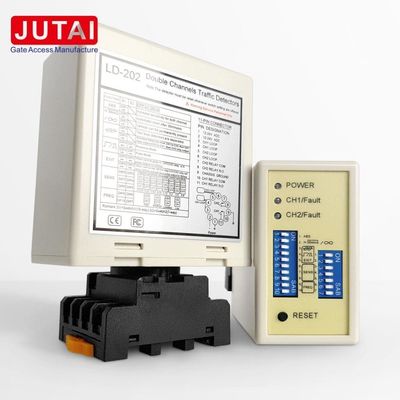

ตัวชี้วัดและสวิตช์ภาพรวม

Power LED (RED): ไฟไฟฟ้าสีแดงเป็นตัวชี้วัดชัดเจนว่าอุปกรณ์เปิดให้ใช้งาน โดยให้ผู้ใช้บริการรับรองภาพสถานะการทํางาน

CH1 การตรวจจับ LED:

• ติดต่ออย่างต่อเนื่อง: แสดงการตรวจสอบยานยนต์ที่ประสบความสําเร็จในช่อง 1
• คลิกช้าๆ: เตือนผู้ใช้ถึงปัญหาที่เป็นไปได้ เช่น การตัดสายสั้นในลุป หรือการหมุนไม่เพียงพอหลังจากการติดตั้งลุป
• ส่องไว: แสดงว่าวงจรเปิดในวงจรหรือบิดเกินหลังจากการติดตั้งวงจร, ส่งผลให้มีการตรวจสอบต่อ

CH2 การตรวจสอบ LED:

• ติดต่ออย่างต่อเนื่อง: สัญญาณการตรวจพบยานในช่อง 2
• คลิกช้า: เสนอปัญหาที่เป็นไปได้ เช่น การตัดสายสั้นในลุป หรือการหมุนไม่เพียงพอหลังจากการติดตั้งลุป, ทําให้ผู้ใช้เช็คความสมบูรณ์แบบของการติดตั้ง
• แป้งเร็ว: แสดงว่าวงจรเปิดในวงจรหรือบิดเกินหลังจากการติดตั้งวงจร, จําเป็นต้องมีการแก้ไขเพื่อการทํางานที่ดีที่สุด

การเลือกความรู้สึก: การปรับความรู้สึกและความถี่ของวงจรได้ง่ายด้วยการผสมผสานการตั้งค่าสวิทช์ดิบ 7 ทางและ 10 ทางผู้ใช้สามารถปรับเปลี่ยนการตั้งค่าความรู้สึกให้เหมาะสมกับความต้องการเฉพาะเจาะจงของพวกเขา โดยการปรับการตั้งค่าสวิตช์ดิบ, ตามที่กําหนดไว้ในตารางการตั้งค่าสวิตช์ดิบด้านล่าง สวิตช์ดิบ 6, 7, และ 8 ให้การควบคุมการเลือกความรู้สึกสําหรับช่อง 1, ให้ตัวเลือกตั้งแต่ 0.8 (ความรู้สึกน้อยที่สุด) ถึง 0.015 (มีความรู้สึกมากที่สุด)เช่นเดียวกับสวิทช์ดิบ 3, 4 และ 5 กํากับการเลือกความรู้สึกสําหรับช่อง 2 ให้ผู้ใช้กับความรู้สึกที่เลือกได้หลายแบบ เช่นกัน ตั้งแต่ 0.8 (ความรู้สึกน้อยที่สุด) ถึง 0015 (มีความรู้สึกมากที่สุด).

3. สวิตช์ 1=S1 : ช่อง 1 เลือกฟังก์ชันลุป (สวิตช์ดิบ 10 ทาง)
(1) ((สวิตช์ 1) DIP 1 & DIP 2 ความรู้สึกพิเศษเพิ่มสําหรับทั้ง trailer (ช่องทั้งสอง)

(2) ((สวิทช์ 1=S1) D3, D4, D5 และ (สวิทช์ 2=S2) D1, D2 การตั้งค่าฟังก์ชันพิเศษ (โหมด1, 2, 3 การตรวจจับทิศทาง โหมด 4, 5, 6 โหมดปกติ การตรวจสอบวงจรสองแยก)

(3) ((สวิทช์ 1=S1) D6 & D7 & D8 และ (สวิทช์ 2=S2) D3 & D4 & D5 การตั้งค่า CH1 และ CH2 การเลือกความรู้สึก (เลือกแปดระดับ)

(4) ((สวิทช์ 1=S1) D9 & D10 และ (สวิทช์2=S2) D6, D7 ความถี่การตั้งค่า (20 K ถึง 100 KHz)

เมื่อการติดตั้ง, กรุณาเก็บปลั๊กของผลิตภัณฑ์และซ็อตในทิศทางตั้ง

หลักการทํางานคือดังนี้

1. ขั้นตอนการเข้า:

   • เมื่อรถยนต์เข้าสู่ชุมชนหรือที่จอดรถ การเปิดตัวของวงกลมสองวงกลมเกิดขึ้นพร้อมกัน
   • เครื่องตรวจจับวงจรช่องสอง JUTAI (LD-202) ทําให้เครื่องอ่าน UHF ที่ตั้งอยู่ที่ทางเข้าทํางาน
   • เมื่ออ่านบัตร ID ตัวอ่าน UHF ส่ง ID ไปยังตัวควบคุม (AC-11) ผ่านการออก Wiegand
   • เครื่องควบคุมตรวจสอบความเป็นจริงของ ID และส่งสัญญาณรีเล่ย์เพื่อเปิดประตู
   • เมื่อรถยนต์เข้าสู่ชุมชนหรือที่จอดรถ แขนป้องกันจะลดลงโดยอัตโนมัติ
   • ปลอดภัยและ anti-smashing function ได้รับความสะดวกโดย JUTAI Single Channel Loop Detector (LD-100/102)

2. ขั้นตอนการออก:

   • เมื่อรถออกจากชุมชนหรือที่จอดรถ และผ่านเครื่องอ่าน UHF ภายใน LD-202 จะเปิดเครื่องอ่าน UHF
   • ตัวอ่านอ่านบัตร และส่ง ID ไปยังตัวควบคุม
   • เมื่อยืนยันการระบุตัวตนแล้ว เครื่องควบคุมจะส่งสัญญาณรีเล่ เพื่อเปิดรั้วประตู
   • หลังจากรถยนต์ออกจากชุมชนหรือที่จอดรถ แขนขวางลดลงโดยอัตโนมัติ
   • ปลอดภัยและ anti-smashing function ได้รับความสะดวกโดย JUTAI Single Channel Loop Detector (LD-100/102)

ในกรณีทั้งสองกรณี ฟังก์ชันการจําแนกทิศทางของ LD-202 รับประกันการทํางานที่แม่นยําและมีประสิทธิภาพ

JUTAI LD-202 Double Channel Loop Detector สามารถทํางานได้เป็นตัวตรวจจับวงจรวงจรลําเดียวที่อิสระกันสองตัว โดยให้ความหลากหลายและมีประหยัดการปรับแต่งนี้เป็นที่เหมาะสมสําหรับพื้นที่จอดรถมาตรฐานหนึ่งในและหนึ่งออก, ที่มีอุปกรณ์ป้องกันและเครื่องอ่านระยะยาวเดียวติดตั้งอยู่ทั้งทางเข้าและทางออก สายโค้ลลุปหนึ่งถูกใช้ในการเปิดเครื่องอ่านและอ่านการ์ดขณะที่โค้ลลุปอีกตัวหนึ่งถูกใช้สําหรับหน้าที่ป้องกันการบดของอุปกรณ์ป้องกันการเปิดให้ใช้งานระบบ Independent Working Mode ของ LD-202 ทําให้การดําเนินงานมีประสิทธิภาพและลดต้นทุนฮาร์ดแวร์ ทําให้มันเป็นทางเลือกที่เชิงปฏิบัติการสําหรับการใช้งานต่างๆ
