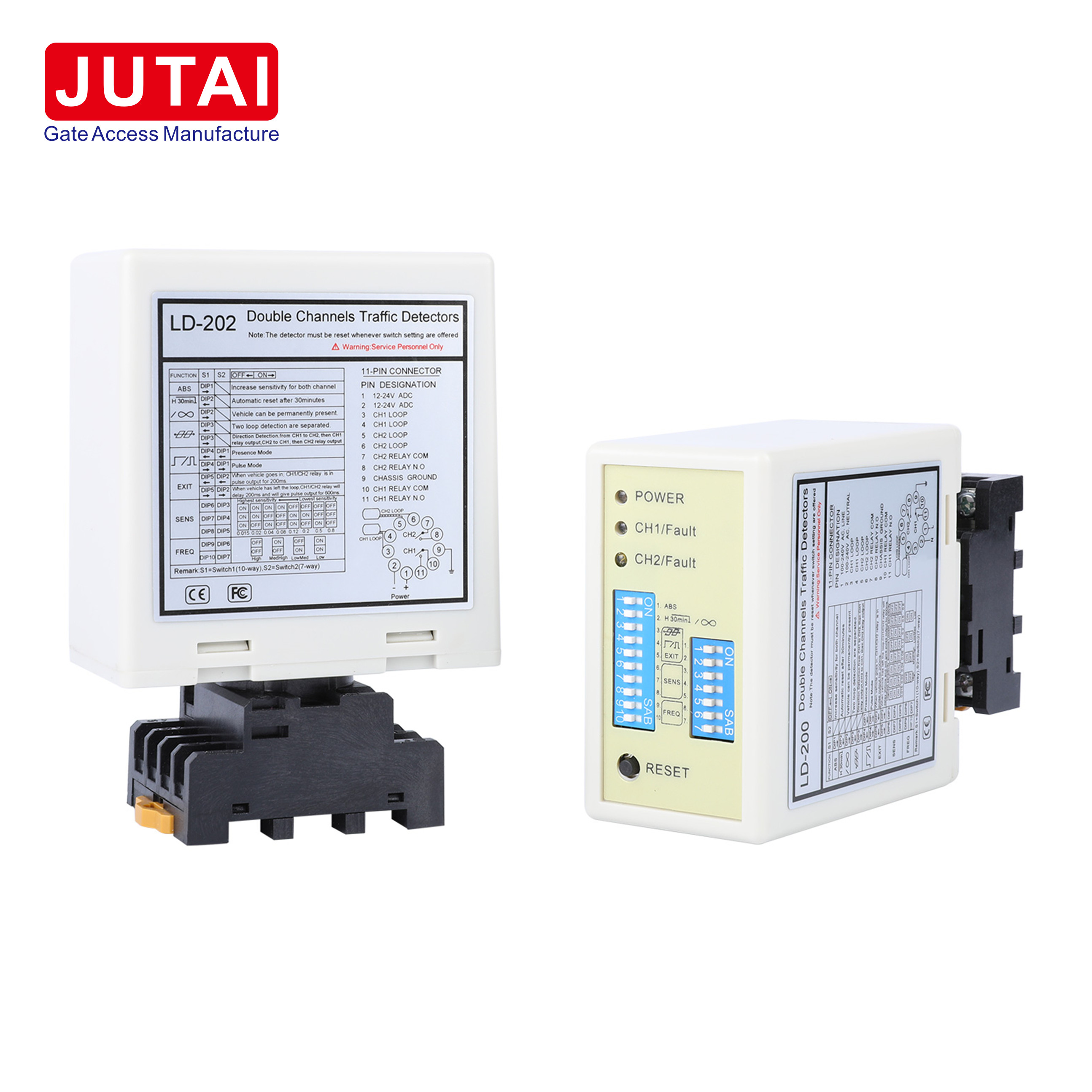

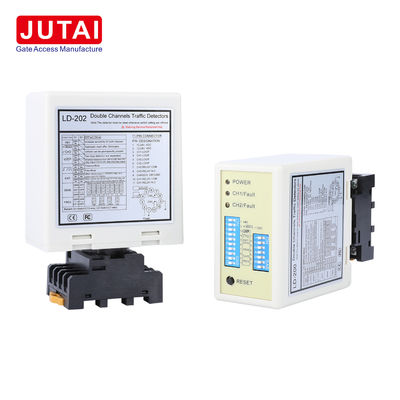

LD-202 เครื่องตรวจจับวงจรกั้นประตูช่องสอง 12-24VADC 15-2000uH

LD-202 เครื่องตรวจจับวงจรช่องสอง 12-24VADC 15~2000μH สําหรับการเปิดประตูอุปสรรคและความปลอดภัย

ชื่อสินค้า:JUTAI LD-202 เครื่องตรวจจับวงจรช่องสอง 12-24VADC 15~2000μH สําหรับการเปิดประตูอุปสรรคและความปลอดภัย

ภาพรวม:ออกแบบมาเพื่อเพิ่มการเปิดประตูกั้นและมาตรการความปลอดภัย จูทาย LD-202 Advanced Dual Channel Loop Detector ให้ความแม่นยําที่ไม่มีคู่แข่งในการตรวจจับรถยนต์,ความรู้สึกสูงและคุณสมบัติที่ฉลาด, มันรับประกันการทํางานที่เรียบร้อยและความน่าเชื่อถือในแอพลิเคชั่นต่าง ๆ

ลักษณะที่แตกต่างกัน

1. ระยะการตรวจจับและความรู้สึกที่เพิ่มเติม: เครื่องตรวจจับ LD-202 มีระยะการตรวจจับที่ขยายออกไปจาก 15 ถึง 2000μH และความรู้สึกที่น่าทึ่งการรับประกันการตรวจจับที่แม่นยําของรถยนต์ที่หลากหลายเพื่อให้มีความสามารถที่คง.

2. ฟังก์ชันรีเซ็ตอัตโนมัติที่ฉลาด: พร้อมฟังก์ชันรีเซ็ตอัตโนมัติ ซันเซอร์ LD-202 จะรีเซ็ตอย่างรวดเร็วในกรณีเกิดปัญหาเพิ่มความมั่นคงและความน่าเชื่อถือของระบบ โดยไม่ต้องการการลงมือ.

3. การจําแนกทิศทางที่ทันสมัย: ด้วยความสามารถในการจําแนกทิศทางที่ทันสมัย เครื่องตรวจจับ LD-202 สามารถจําแนกทิศทางการเคลื่อนไหวของยานได้อย่างแม่นยําทําให้สามารถควบคุมการทํางานของประตูได้อย่างแม่นยํา เพื่อให้มีประสิทธิภาพที่ดีที่สุด.

4. การป้องกันฟ้าคะนองอย่างแข็งแรง: ด้วยการป้องกันฟ้าคะนองที่แข็งแรงถึง 40000V เครื่องตรวจจับ LD-202 รับประกันความทนทานและความน่าเชื่อถืออย่างยอดเยี่ยมป้องกันฟ้าคะนองเพื่ออายุยืน.

5. ระยะสภาพการทํางานที่กว้างขวาง: ออกแบบมาเพื่อเจริญเจริญในสภาพแวดล้อมที่หลากหลายเซ็นเซอร์ LD-202 ทํางานได้อย่างดีเยี่ยมในช่วงอุณหภูมิที่กว้างขวางจาก -40 °C ถึง +70 °Cรับประกันผลงานที่คงที่ แม้ในสภาพอากาศที่ท้าทาย.

ความสามารถในการทํางาน:

1. การตรวจจับรถยนต์อย่างมีประสิทธิภาพ: โดยใช้เทคโนโลยีการตรวจจับแบบนําเข้าที่ทันสมัย เครื่องตรวจจับ LD-202 สามารถตรวจจับรถยนต์ได้อย่างแม่นยํา โดยไม่ต้องสัมผัสกับรถยนต์โดยพึ่งพาการเปลี่ยนแปลงของความชักชวนในวงกลมที่เกิดจากน้ําหนักโลหะของยาน.

2. การจําแนกทิศทางที่ฉลาด: ความสามารถในการจําแนกทิศทางที่ฉลาดของเซ็นเซอร์ LD-202 ทําให้สามารถจําแนกทิศทางการเคลื่อนไหวของยานได้อย่างแม่นยําการอํานวยความสะดวกในการดําเนินงานประตูที่ดีที่สุด.

3. การรีเซ็ตอัตโนมัติแบบไร้ผัง: มีฟังก์ชันรีเซ็ตอัตโนมัติแบบไร้ผัง, เครื่องตรวจจับ LD-202 รับประกันการทํางานอย่างต่อเนื่องและความน่าเชื่อถือของระบบโดยการรีเซ็ตอัตโนมัติในกรณีเกิดความผิดปกติ.

4. Output Relay ที่น่าเชื่อถือ: การให้สัญญาณการออก Relay ที่น่าเชื่อถือเมื่อการตรวจจับรถยนต์, เครื่องตรวจจับ LD-202 ทําให้สามารถดําเนินการต่างๆ เช่น การเปิดประตู, การควบคุมไฟจราจรและการนับรถยนต์เพื่อเพิ่มประสิทธิภาพการดําเนินงาน.

การใช้งานหลากหลาย

1. ระบบบริหารการจราจร: ใช้ในระบบควบคุมการจราจร เพื่อตรวจจับยานยนต์ที่แยกทาง, ตู้เก็บค่าธรรมเนียม, และทางเข้า/ทางออกที่จอดรถ, ปรับปรุงการจัดการการจราจร

2. การอัตโนมัติประตู: รวมเข้ากับระบบควบคุมประตู เพื่อเปิดและปิดประตูโดยอัตโนมัติในสภาพแวดล้อมที่อยู่อาศัย, การค้าและอุตสาหกรรม, เพิ่มความปลอดภัยและความสะดวกสบาย

3. การบริหารสถานที่จอดรถ: ใช้ในที่จอดรถและโรงรถเพื่อบริหารการเข้าออกของยานยนต์, ติดตามการใช้ที่จอดรถ, และบังคับกฎหมายจอดรถเพื่อการใช้พื้นที่อย่างมีประสิทธิภาพ

4. ระบบควบคุมการเข้าถึง: ใช้ในระบบควบคุมการเข้าถึงเพื่ออนุญาตให้รถยนต์เข้าถึงสถานที่ที่ปลอดภัย เช่นชุมชนที่ปิดประตู, โรงงานอุตสาหกรรม, และอุปกรณ์ทหารการรับรองการเข้าถึงและความปลอดภัยที่ควบคุม.

5. การปรับปรุงไฟจราจร: ใช้ในการกระตุ้นการเปลี่ยนแปลงไฟจราจรตามที่ยานพาหนะมีอยู่และทิศทาง, ลดการจราจรให้น้อยที่สุดและปรับปรุงการไหลของจราจรที่แยกทางและถนน

6. แอปพลิเคชั่นการนับรถยนต์: ใช้ในแอปพลิเคชั่นการนับรถยนต์สําหรับการศึกษาการจราจร, การติดตามการใช้ที่จอดรถและการวิเคราะห์การจราจรปลีกให้ความรู้ที่มีค่าสําหรับการจัดการการจราจรและการดําเนินธุรกิจ.

ความสัมพันธ์

ตัวชี้วัดและสวิตช์ภาพรวม:

ไลด์พลังงาน (สีแดง):LED ไฟฟ้าสีแดงแสดงให้เห็นว่าไฟฟ้าเปิด ให้การแสดงภาพสถานะการทํางาน

CH1 การตรวจจับ LED:

• ติดต่อต่อเนื่อง: แสดงการตรวจพบยานในช่อง 1
• คลิกช้า: แสดงถึงปัญหาที่เป็นไปได้ เช่น การตัดสายสั้นในวงจรหรือการหันไม่เพียงพอหลังจากการติดตั้งวงจร
• แป้งเร็ว: แสดงว่าวงจรเปิดในวงจรหรือการบิดเกินหลังจากการติดตั้งวงจร

CH2 การตรวจสอบ LED:

• ติดต่ออย่างต่อเนื่อง: หมายถึงการตรวจพบยานในช่อง 2
• คลิกช้า: แสดงถึงปัญหาที่เป็นไปได้ เช่น การตัดสายสั้นในวงจรหรือการหันไม่เพียงพอหลังจากการติดตั้งวงจร
• แป้งไว: ชี้ให้เห็นว่าวงจรเปิดในวงจรหรือบิดเกินขั้นหลังจากการติดตั้งวงจร

การเลือกความรู้สึก:ความรู้สึกและความถี่ของวงจรสามารถปรับให้ละเอียดโดยใช้การผสมผสานการตั้งค่าสวิตช์ดิบ 7 ทางและ 10 ทางผู้ใช้สามารถเลือกจาก 8 การตั้งค่าความรู้สึกที่แตกต่างกัน โดยการปรับการตั้งค่าสวิทช์ dip, ตามที่ระบุในตารางการตั้งค่าสวิทช์ดิบด้านล่าง สวิทช์ดิบ 6, 7, และ 8 ควบคุมการเลือกความรู้สึกสําหรับช่อง 1 โดยมีตัวเลือกตั้งแต่ 0.8 (ความรู้สึกน้อยที่สุด) ถึง 0.015 (มีความรู้สึกมากที่สุด)สวิทช์ดิบ 3, 4 และ 5 ปรับปรุงการเลือกความรู้สึกสําหรับช่อง 2 โดยมีตัวเลือกจาก 0.8 (ความรู้สึกน้อยที่สุด) ถึง 0.015 (ความรู้สึกมากที่สุด)

3.สวิตช์ 1=S1 : ช่อง 1 เลือกฟังก์ชันลุป (สวิตช์ดิบ 10 ทาง)
(1) ((สวิตช์ 1) DIP 1 & DIP 2 ความรู้สึกพิเศษเพิ่มสําหรับทั้ง trailer (ช่องทั้งสอง)

(2) ((สวิทช์ 1=S1) D3, D4, D5 และ (สวิทช์ 2=S2) D1, D2 การตั้งค่าฟังก์ชันพิเศษ (โหมด1, 2, 3 การตรวจจับทิศทาง โหมด 4, 5, 6 โหมดปกติ การตรวจสอบวงจรสองแยก)

(3) ((สวิทช์ 1=S1) D6 & D7 & D8 และ (สวิทช์ 2=S2) D3 & D4 & D5 การตั้งค่า CH1 และ CH2 การเลือกความรู้สึก (เลือกแปดระดับ)

(4) ((สวิทช์ 1=S1) D9 & D10 และ (สวิทช์2=S2) D6, D7 ความถี่การตั้งค่า (20 K ถึง 100 KHz)

เมื่อการติดตั้ง, กรุณาเก็บปลั๊กของผลิตภัณฑ์และซ็อตในทิศทางตั้ง


หลักการทํางานคือดังนี้

1. ขั้นตอนการเข้า:

   • เมื่อรถยนต์เข้าสู่ชุมชนหรือที่จอดรถ การเปิดตัวของวงกลมสองวงกลมเกิดขึ้นพร้อมกัน
   • เครื่องตรวจจับวงจรช่องสอง JUTAI (LD-202) ทําให้เครื่องอ่าน UHF ที่ตั้งอยู่ที่ทางเข้าทํางาน
   • เมื่ออ่าน ID การ์ดแล้ว ตัวอ่าน UHF ส่ง ID ไปยังตัวควบคุม (AC-11) ผ่านการออก Wiegand
   • เครื่องควบคุมตรวจสอบความเป็นจริงของ ID และส่งสัญญาณรีเล่ย์เพื่อเปิดรั้วประตู
   • เมื่อรถยนต์เข้าสู่ชุมชนหรือที่จอดรถ แขนป้องกันจะลดลงโดยอัตโนมัติ
   • ปลอดภัยและ anti-smashing function ได้รับความสะดวกโดย JUTAI Single Channel Loop Detector (LD-100/102)

2. ขั้นตอนการออก:

   • เมื่อรถออกจากชุมชนหรือที่จอดรถ และผ่านเครื่องอ่าน UHF ภายใน LD-202 จะเปิดเครื่องอ่าน UHF
   • ตัวอ่านอ่านบัตร และส่ง ID ไปยังตัวควบคุม
   • เมื่อยืนยันการระบุตัวตนแล้ว เครื่องควบคุมจะส่งสัญญาณรีเล่ เพื่อเปิดรั้วประตู
   • หลังจากรถยนต์ออกจากชุมชนหรือที่จอดรถ แขนขวางลดลงโดยอัตโนมัติ
   • ปลอดภัยและ anti-smashing function ได้รับความสะดวกโดย JUTAI Single Channel Loop Detector (LD-100/102)

ในกรณีทั้งสองกรณี ฟังก์ชันการจําแนกทิศทางของ LD-202 รับประกันการทํางานที่แม่นยําและมีประสิทธิภาพ

JUTAI LD-202 Double Channel Loop Detector สามารถทํางานได้เป็นตัวตรวจจับวงจรวงจรลําเดียวที่อิสระกันสองตัว โดยให้ความหลากหลายและประหยัดการปรับแต่งนี้เป็นที่เหมาะสมสําหรับพื้นที่จอดรถมาตรฐานหนึ่งในและหนึ่งออก, ที่มีอุปกรณ์ป้องกันและเครื่องอ่านระยะยาวเดียวติดตั้งอยู่ทั้งทางเข้าและทางออก สายโค้ลลุปหนึ่งถูกใช้ในการเปิดเครื่องอ่านและอ่านการ์ดขณะที่โค้ลลุปอีกตัวหนึ่งถูกใช้สําหรับฟังก์ชันป้องกันการแตกของอุปกรณ์ป้องกันการเปิดให้ใช้งานระบบ Independent Working Mode ของ LD-202 ทําให้การดําเนินงานมีประสิทธิภาพและลดต้นทุนฮาร์ดแวร์ ทําให้มันเป็นทางเลือกที่เชิงปฏิบัติการสําหรับการใช้งานต่างๆ
