เครื่องตรวจจับไฟฟ้าไฟฟ้าแบบมีสายต่อตัว ป้องกันแสงแดดสําหรับประตูอุตสาหกรรมขนาดใหญ่ 30m

เครื่องตรวจจับไฟฟ้าไฟฟ้าแบบมีสายต่อตัว ป้องกันแสงแดดสําหรับประตูอุตสาหกรรมขนาดใหญ่ 30m

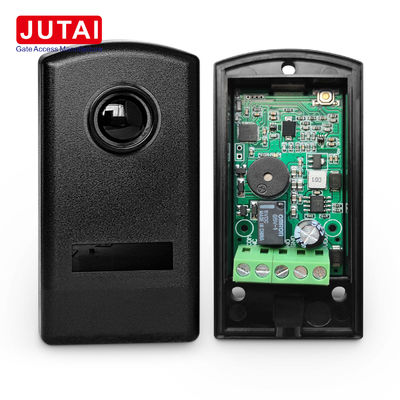

JUTAI IR-20M เซ็นเซอร์รังสีอินฟราเรด

ลักษณะ

1. การตรวจจับระยะไกล: ระยะตรวจจับสูงถึง 30 เมตรในแสงอาทิตย์กลางแจ้ง
2. ความรู้สึกสูง: สามารถตรวจจับวัตถุเล็กมากหรือการเคลื่อนไหวที่ละเอียดได้อย่างแม่นยํา
3. เวลาตอบสนองที่รวดเร็ว: เซ็นเซอร์เหล่านี้มีเวลาตอบสนองที่รวดเร็วมาก ทําให้มันเหมาะสําหรับการใช้งานที่ต้องการการตรวจจับที่รวดเร็ว
4. ความต้านทานการแทรกแซงสูง: ออกแบบให้ทนต่อการแทรกแซงแสงจากสิ่งแวดล้อม (เช่นแสงอาทิตย์หรือแสงรถยนต์) เพื่อให้การทํางานมั่นคง
5. การติดตั้งง่าย: ปกติถูกออกแบบเพื่อการติดตั้งและการปรับตรงง่ายๆ เพื่ออํานวยความสะดวกในการติดตั้งและการบํารุงรักษาของผู้ใช้

การใช้งาน

1. ประตูอัตโนมัติและระบบควบคุมการเข้าถึง: ใช้ในการตรวจจับผู้คนหรือยานพาหนะที่ผ่าน, การควบคุมการเปิดและปิดประตูโดยอัตโนมัติ
2. ระบบรักษาความปลอดภัย: ในแอปพลิเคชั่นรักษาความปลอดภัย, พวกมันตรวจจับการเข้าที่ไม่อนุมัติ, โดยทั่วไปใช้สําหรับการรักษาความปลอดภัยของเขต, หน้าต่างและประตู.
3. อัตโนมัติอุตสาหกรรม: ใช้ในสายการผลิตและสายขนส่งเพื่อตรวจจับตําแหน่งของวัตถุและการเคลื่อนไหว, การควบคุมการทํางานของเครื่องจักร
4. การบริหารที่จอดรถ: ใช้ในที่จอดรถเพื่อตรวจจับการเข้าและออกของยานยนต์, การควบคุมประตูกั้น, หรือการติดตามการใช้ที่จอดรถ

คําแนะนําการติดตั้ง

1. การเข้าถึงภายใน: เปิดแผ่นหน้าของเซลล์แสง เพื่อเข้าถึงส่วนประกอบภายใน
2. การใส่เคเบิลและการติดตั้งฐาน: ใส่เคเบิลเข้าไปในช่องที่เกี่ยวข้อง และติดตั้งฐานของโฟโตเซลล์ให้มั่นคงกับผนัง
3. การติดตั้งบนผนังหรือพื้นผิวโลหะ:
   • สําหรับการติดตั้งผนัง, กลอง 3 ช่อง 5 มิลลิเมตรและใส่แอนเกอร์สกรูที่เหมาะสม
   • สําหรับพื้นผิวโลหะ ทํารู 3 มิลลิเมตรสําหรับสกรูที่ดึงตัวเอง
4. ทําการเชื่อมต่อ: เชื่อมต่อสายไฟที่จําเป็นและให้พลังงานกับโฟโตเซลล์ด้วยความกระชับกําลังระหว่าง 12 และ 24V DC/AC
5. รับประกันตําแหน่งที่เหมาะสม: สะดวกเซลล์แสงให้ถูกต้อง. LED สีแดงบนเครื่องรับควรคงปิดถ้าสอดคล้องถูกต้อง. หากรังสีอินฟราเรดถูกตัด, LED สีแดงจะส่องแสง
6. ปกปิดด้วยแผ่นหน้า: เมื่อการเชื่อมต่อได้รับการตรวจสอบ ปรับเปลี่ยนแผ่นหน้าให้มั่นคง
7. ระบบการทดสอบ: ตัดรังสีอินฟราเรดหลายครั้งเพื่อตรวจสอบการตอบสนองของรีเล่
8. ปิดแผ่นหน้า: สุดท้าย ปิดแผ่นหน้าด้วยสกรูที่นํามา

การปฏิบัติตามขั้นตอนเหล่านี้จะทําให้การติดตั้งและการทํางานของไฟฟ้าไฟฟ้า IR-20M ถูกต้อง

สัมผัสความน่าเชื่อถือระดับสูงสุดกับ JUTAI IR-20 โฟโตเซลล์อินฟราเรด

• ระยะทางการตรวจจับที่มั่นคง: ให้การตรวจจับที่มั่นคงและน่าเชื่อถือได้อย่างพิเศษมากกว่า 20 เมตร
• โคมไฟอินฟราเรดคุณภาพสูง ใช้แบรนด์ชื่อดังของเยอรมัน เพื่อให้ความห่างและความทนแสงคงที่
• รีเล่ที่น่าเชื่อถือ: มีรีเล่แบรนด์ Omron ของญี่ปุ่น รับประกันความสอดคล้องกับแบรนด์ผู้ประกอบการประตูต่าง ๆ
• เทคโนโลยีการติดตั้งพื้นผิว (SMT): รับประกันความแม่นยําและความสม่ําเสมอของการผลิตชุดผ่านมาตรฐานคุณภาพที่เข้มงวด

ข้อดีและลักษณะ

การสนับสนุนครบวงจร

แพ็คเกจแต่ละชิ้นมีคู่มือการใช้งานภาษาอังกฤษ พร้อมแผนภาพที่วาดภาพ ให้คําแนะนําครบวงจรสําหรับการติดตั้งและการปรับแต่งที่ไม่ยุ่งยาก

สรุป

โดยสรุปแล้ว เครื่องตรวจจับรังสีอินฟราเรด JUTAI IR-20 ให้ความปลอดภัยและความสามารถในการใช้งานได้หลากหลายอย่างไม่แพ้กัน โดยให้ความสงบสุขและความสะดวกสบายในสภาพแวดล้อมที่หลากหลาย




ปริมาตรเทคนิค

รายละเอียดการเชื่อมต่อของ JUTAI IR-20

เพื่อติดตั้งไฟฟ้าไฟฟ้า IR-20M กรุณาปฏิบัติตามคําแนะนําอย่างละเอียดต่อไปนี้

1. การเข้าถึงภายใน:

   • ยกแผ่นหน้าของเซลล์แสง เพื่อเข้าถึงส่วนประกอบภายใน

2. การใส่เคเบิลและการติดตั้งฐาน:

   • ใส่สายไฟในช่องที่กําหนดไว้ และติดฐานของเซลล์แสงไว้กับผนังอย่างมั่นคง

3. การติดตั้งบนผนังหรือพื้นผิวโลหะ:

   • หากติดตั้งบนผนัง ทํารู 3 5 ø และใส่แอนเกอร์สกรูที่เหมาะสม
   • สําหรับการติดตั้งบนพื้นผิวโลหะ ทํารู 3 ช่อง 3 ø สําหรับสกรูที่ดึงตัวเอง

4. สร้างความสัมพันธ์

   • เชื่อมสายไฟที่จําเป็นและให้พลังงานต่อเซลล์แสงด้วยความกระชับกําลังระหว่าง 12 และ 24V DC/AC

5. รับรองตําแหน่งที่ถูกต้อง

   • ตรวจสอบตําแหน่งที่เหมาะสม การจัดสรรและการเชื่อมต่อของเซลล์แสง
   • ไลด์สีแดงบนเครื่องรับไฟ ควรปิดต่อไป ถ้าทุกอย่างตั้งค่าถูกต้อง
   • เมื่อรังสีอินฟราเรดถูกตัด LED สีแดงจะส่อง

6. ผนังปิดหน้า:

   • เมื่อการเชื่อมต่อได้รับการตรวจสอบ ปิด photocell ด้วยแผ่นด้านหน้า
   • ใส่มันอย่างแน่นจนมันหยุด แล้วปิดมันให้แน่น

7. ระบบทดสอบ:

   • ทดสอบระบบ โดยการตัดรังสีอินฟราเรดหลายครั้ง เพื่อให้แน่ใจว่าการตอบสนองของรีล์ถูกต้อง

8. แผนหน้าปลอดภัย:

   • ในที่สุด ติดตั้งแผ่นหน้าไว้ด้วยสกรูที่นํามา

ด้วยการปฏิบัติตามขั้นตอนเหล่านี้อย่างละเอียด คุณสามารถรับประกันการติดตั้งและการทํางานอย่างถูกต้องของเซลล์แสง IR-20M ได้

แนวทางการติดตั้ง:

1. เตรียมสถานที่ติดตั้ง: เลือกสถานที่ที่เหมาะสมสําหรับการติดตั้ง JUTAI IR-20 20 เมตรรับรองว่าพื้นที่นั้นไม่มีอุปสรรค และให้การครอบคลุมที่ดีที่สุดสําหรับการตรวจจับ.

2. สถานที่ติดตั้ง: ติดตั้งเซลล์แสงอินฟราเรดในความสูงและมุมที่ทําให้สามารถครอบคลุมและระยะการตรวจจับได้สูงสุดมุ่งมั่นให้มีพื้นที่ติดตั้งที่มั่นคงและมั่นคง เพื่อป้องกันการเคลื่อนไหวหรือการปรับผิด.

3. การเชื่อมต่อสายไฟ: เชื่อมต่อสายไฟของไฟฟ้าไฟอินฟราเรดตามแผนภาพสายไฟหรือคู่มือผู้ใช้ที่ให้ให้ความปลอดภัยในการเชื่อมต่อและการกันความร้อน.

4. การให้พลังงาน: ให้พลังงานที่มั่นคงในช่วงความกระชับกําลังที่กําหนดไว้ (โดยทั่วไป 12-24V DC) ให้กับเซลล์แสงอินฟราเรด ตรวจสอบสองครั้งความขั้วและความกระชับกําลังเพื่อหลีกเลี่ยงการทําลายหน่วย

5. การสอดคล้องและการทดสอบ: เมื่อติดตั้งและใช้พลังงาน, สอดคล้องหลอดไฟอินฟราเรดเพื่อให้แน่ใจว่าพวกเขาจะมองหากันและกันและระยะทางการตรวจจับตอบสนองความต้องการของคุณ.ทดสอบเซลล์แสงด้วยการขัดขวางรังสีอินฟราเรดและตรวจสอบการตอบสนองของรีเล.

6. การปรับความละเอียด: หากจําเป็น ปรับความละเอียดการปรับตัวและการตั้งค่าความละเอียดของเซลล์แสงอินฟราเรด เพื่อปรับปรุงผลงานของมันและลดการเตือนเท็จหรือการตรวจจับพลาดให้น้อยที่สุด

7. การติดตั้งอย่างปลอดภัย: หลังจากยืนยันการทํางานอย่างถูกต้องแล้ว ติดเซลล์ไฟฟ้าอินฟราเรดไว้อย่างมั่นคง โดยใช้อุปกรณ์ติดตั้งที่นํามาให้แน่ใจว่าการเชื่อมต่อทั้งหมดแน่นและหน่วยถูกคุ้มกันจากปัจจัยสิ่งแวดล้อม.

โดยการปฏิบัติตามแนวทางการติดตั้งนี้อย่างละเอียด คุณสามารถมีประสบการณ์ความน่าเชื่อถือและการทํางานชั้นสูงสุด กับ JUTAI IR-20 20 เมตรให้ความปลอดภัยและความสะดวกสบายที่ไม่มีคู่แข่ง สําหรับความต้องการของคุณ.
