30m สายไฟอินฟราเรดสายพานประตูสําหรับความปลอดภัยประตูอัตโนมัติ

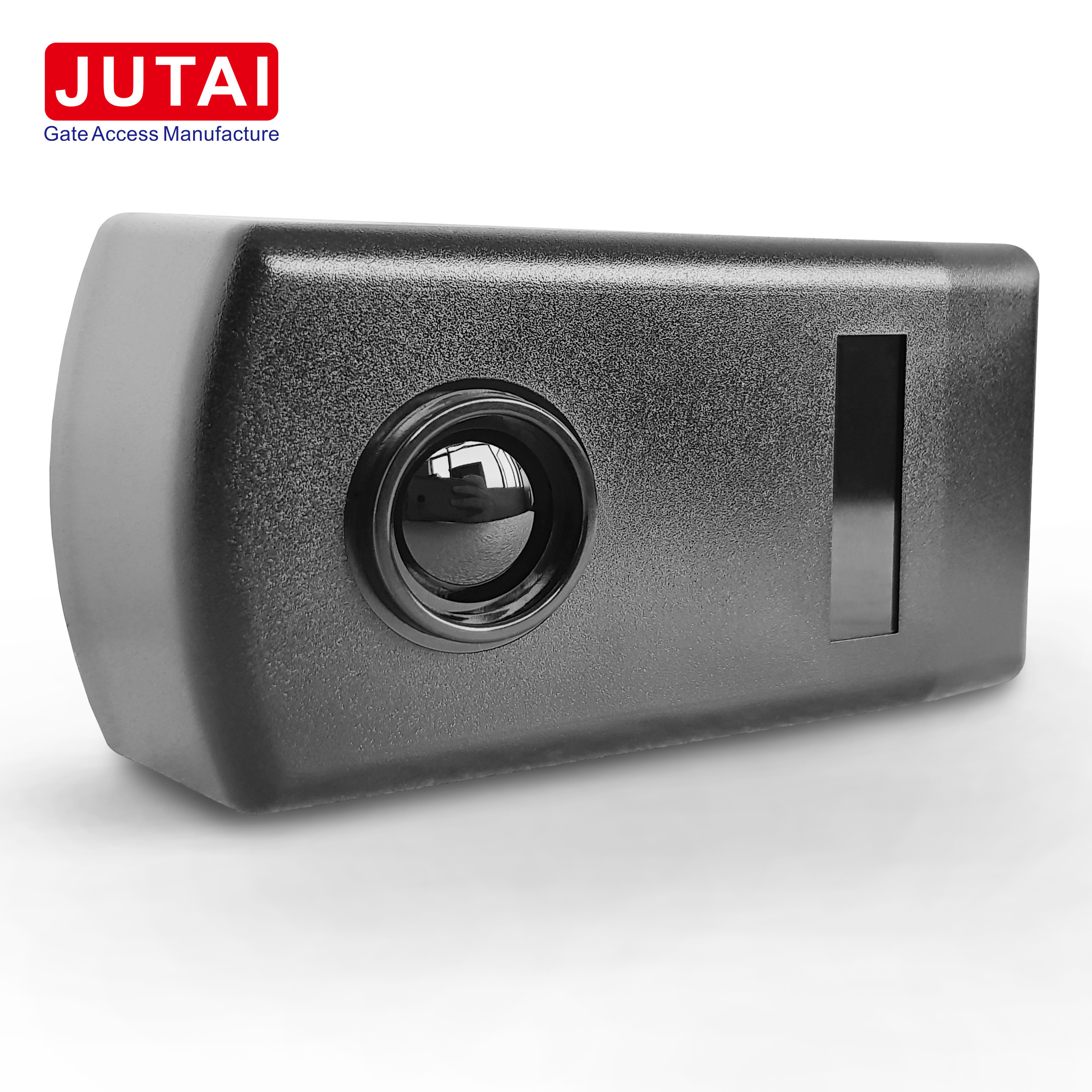

เพิ่มความปลอดภัยและประสิทธิภาพด้วย JUTAI IR-20 Infrared Beam Sensor

1ลักษณะสําคัญ:

1.1 การตรวจจับระยะไกล: ด้วยระยะทางการตรวจจับที่น่าทึ่งถึง 30 เมตร แม้ในแสงอาทิตย์กลางแจ้ง IR-20 รับประกันความครอบคลุมที่กว้างขวางและความสามารถในการตรวจจับที่น่าเชื่อถือได้

1.2 ความรู้สึกสูง: สามารถตรวจจับสิ่งของเล็กที่สุดหรือการเคลื่อนไหวที่ละเอียดได้อย่างแม่นยํา IR-20 ให้ความปลอดภัยและประสิทธิภาพสูงขึ้น

1.3 เวลาตอบสนองที่รวดเร็ว: ด้วยเวลาตอบสนองที่รวดเร็วมาก IR-20 เหมาะสําหรับการใช้งานที่ต้องการการตรวจจับที่รวดเร็ว, การันตีการกระทําที่รวดเร็วและมีประสิทธิภาพ

1.4 ความต้านทานต่อการแทรกแซงสูง: ออกแบบมาเพื่อต้านทานต่อการแทรกแซงแสงจากสิ่งแวดล้อม เช่น แสงแดดหรือไฟของยานยนต์ IR-20 ให้การทํางานที่มั่นคงในทุกสภาพ

1.5 การติดตั้งง่าย: ออกแบบเพื่อการติดตั้งและการจัดตั้งง่าย IR-20 ทําให้การติดตั้งและการบํารุงรักษาของผู้ใช้งานง่ายขึ้น โดยลดเวลาหยุดทํางานและความยุ่งยากให้น้อยที่สุด

2การใช้งาน:

2.1 ประตูอัตโนมัติและระบบควบคุมการเข้าถึง: ใช้ในการตรวจจับผู้คนหรือยานพาหนะที่ผ่าน, การควบคุมการเปิดและปิดประตูโดยอัตโนมัติ, การันตีการควบคุมการเข้าถึงที่เรียบร้อย

2.2 ระบบรักษาความปลอดภัย: ในแอพลิเคชั่นรักษาความปลอดภัย IR-20 สามารถตรวจจับการเข้าเมืองโดยไม่อนุมัติ ซึ่งใช้กันทั่วไปในการรักษาความปลอดภัยของเขตล้อม, หน้าต่าง และประตู เพื่อเพิ่มมาตรการรักษาความปลอดภัยโดยรวม

2.3 อัตโนมัติอุตสาหกรรม: ใช้ในสายการผลิตและสายขนส่งเพื่อตรวจจับตําแหน่งของวัตถุและการเคลื่อนไหว, การควบคุมการดําเนินงานของเครื่องจักร, และปรับปรุงกระบวนการอุตสาหกรรม

2.4 การบริหารที่จอดรถ: ใช้ในที่จอดรถเพื่อตรวจจับการเข้าและออกของยานพาหนะ การควบคุมประตูขัดขวาง หรือการติดตามการใช้ที่จอดรถ เพื่อรับประกันการไหลและการจัดการการจอดรถที่มีประสิทธิภาพ

3คําแนะนําการติดตั้ง:

3.1 การเข้าถึงภายใน: เปิดแผ่นด้านหน้าของเซลล์แสง เพื่อเข้าถึงส่วนประกอบภายใน

3.2 การใส่เคเบิลและการติดตั้งฐาน: นําเคเบิลเข้าไปในช่องที่เกี่ยวข้อง และติดตั้งฐานให้มั่นคงกับผนัง

3.3 การติดตั้งบนผนังหรือพื้นผิวโลหะ: ขุดรูและใส่สกรูที่เหมาะสมสําหรับการติดตั้งบนผนังหรือพื้นผิวโลหะ

3.4 ทําการเชื่อมต่อ: เชื่อมต่อสายไฟและให้พลังงานกับโฟโตเซลล์ ด้วยความกระชับกําลังระหว่าง 12 และ 24V DC/AC

3.5 รับประกันตําแหน่งที่เหมาะสม: สะดวกเซลล์แสงให้ถูกต้อง โดยให้แน่ใจว่าไฟ LED สีแดงยังคงปิดเมื่อสะดวกอย่างถูกต้อง

3.6 ระบบการทดสอบ: สะดุดรังสีอินฟราเรดเพื่อตรวจสอบการตอบสนองของเรเล่

3.7 แผ่นหน้าที่มั่นคง: เปลี่ยนแผ่นหน้าและเชื่อมมันด้วยสกรูที่ให้มาเพื่อการทํางานอย่างถูกต้อง

4ข้อดีและลักษณะ:

4.1 การบูรณาการแบบหลากหลาย: สามารถบูรณาการได้อย่างต่อเนื่องกับระบบควบคุมประตูทุกระบบ เพื่อให้มีความสอดคล้องและง่ายต่อการใช้งาน

4.2 ตัวเลือกการติดตั้งที่ยืดหยุ่น: ทําให้การติดตั้งง่ายขึ้นด้วยตัวเลือกการติดตั้งที่ปรับเปลี่ยนได้ รวมถึงการบูรณาการขอบประตู

4.3 ความปลอดภัยประตูอัตโนมัติ: ให้มาตรการความปลอดภัยที่น่าเชื่อถือสําหรับประตูและประตูอัตโนมัติ เพิ่มความปลอดภัยโดยรวม

4.4 ระดับการใช้งานที่กว้างขวาง: เหมาะสําหรับประเภทประตูต่าง ๆ และการใช้งานอุตสาหกรรม, รับรองการใช้งานที่หลากหลาย

4.5 การตรวจจับที่แม่นยํา: สามารถตรวจจับผู้คนหรือวัตถุที่ผ่านมาได้อย่างแม่นยํา ป้องกันอุบัติเหตุและรับประกันความปลอดภัย

4.6 การทํางานที่มีประสิทธิภาพ: มีปัจจุบันการทํางานที่ต่ํา และตัวเลือกผลิตที่หลากหลายเพื่อให้มีผลงานที่มีประสิทธิภาพและน่าเชื่อถือ

4.7 IP67 เรตติ้งกันน้ํา: ทนกับสภาพแวดล้อมที่รุนแรงด้วยเรตติ้ง IP67 รับประกันความทนทานและอายุยืน

5สรุปคือ

โดยสรุปตัว JUTAI IR-20 Infrared Beam Sensor ให้ความปลอดภัยและประสิทธิภาพที่ไม่มีคู่แข่งและกระบวนการติดตั้งง่าย, IR-20 ให้ความสงบสุขและความสะดวกสบายในสภาพแวดล้อมที่หลากหลาย ทําให้มันเป็นองค์ประกอบที่จําเป็นของระบบควบคุมการเข้าถึงและระบบรักษาความปลอดภัยที่ทันสมัย




ปริมาตรเทคนิค

รายละเอียดการเชื่อมต่อของ JUTAI IR-20

คู่มือการติดตั้งสําหรับไฟฟ้าไฟฟ้า IR-20M

1เข้าสู่ภายใน:

1.1 ยกแผ่นหน้าของเซลล์แสง เพื่อเข้าถึงส่วนประกอบภายใน

2การใส่เคเบิลและการติดตั้งฐาน:

2.1 ติดสายไฟเข้าในช่องโฮมส์ที่กําหนดไว้

2.2 ติดฐานของเซลล์แสงไว้อย่างมั่นคงกับผนัง เพื่อให้มั่นคง

3การติดตั้งบนผนังหรือพื้นผิวโลหะ:

3.1 สําหรับการติดตั้งติดผนัง ทํารู 3 ช่อง 5 ø และใส่แอนเกอร์สกรูที่เหมาะสม

3.2 สําหรับการติดตั้งบนพื้นผิวโลหะ ทํารู 3 3 ø สําหรับสกรูที่ติดต่อกันเอง

4ทําการเชื่อมต่อ:

4.1 ติดสายไฟที่จําเป็นกับเซลล์แสง

4.2 ให้พลังงานต่อเซลล์ไฟฟ้าด้วยความกระตุ้นระหว่าง 12 และ 24V DC/AC

5. รับรองตําแหน่งที่เหมาะสม

5.1 ตรวจสอบตําแหน่งที่เหมาะสม การจัดสรรและการเชื่อมต่อของเซลล์แสง

5.2 ให้แน่ใจว่าไฟ LED สีแดงบนเครื่องรับยังคงดับเมื่อตั้งค่าถูกต้อง

5.3 ไฟ LED สีแดงจะส่องเมื่อรังสีอินฟราเรดถูกตัด

6ผนังหน้า:

6.1 เมื่อการเชื่อมต่อได้รับการตรวจสอบ ปิด photocell ด้วยแผ่นด้านหน้า

6.2 ใส่มันอย่างมั่นคงจนมันหยุด แล้วปิดมันอย่างมั่นคง

7ระบบทดสอบ:

7.1 ทดสอบระบบโดยการตัดรังสีอินฟราเรดหลายครั้ง

7.2 รับรองการตอบสนองของรีที่เหมาะสมเพื่อรับรองการทํางาน

8ปลอดภัยหน้าแผ่น:

8.1 สุดท้าย ปิดแผ่นหน้าไว้ด้วยสกรูที่นํามา

ด้วยการปฏิบัติตามคําแนะนําขั้นตอนนี้อย่างละเอียด คุณสามารถรับประกันการติดตั้งและการทํางานอย่างถูกต้องของไฟฟ้าไฟฟ้า IR-20M เพิ่มความปลอดภัยและประสิทธิภาพในการใช้งานของคุณ

แนวทางการติดตั้ง:

1. เตรียมสถานที่ติดตั้ง: เลือกสถานที่ที่เหมาะสมสําหรับการติดตั้ง JUTAI IR-20 20 เมตรรับรองว่าพื้นที่นั้นไม่มีอุปสรรค และให้การครอบคลุมที่ดีที่สุดสําหรับการตรวจจับ.

2. สถานที่ติดตั้ง: ติดตั้งเซลล์แสงอินฟราเรดในความสูงและมุมที่ทําให้สามารถครอบคลุมและระยะการตรวจจับได้สูงสุดมุ่งมั่นให้มีพื้นที่ติดตั้งที่มั่นคงและมั่นคง เพื่อป้องกันการเคลื่อนไหวหรือการปรับผิด.

3. การเชื่อมต่อสายไฟ: เชื่อมต่อสายไฟของไฟฟ้าไฟอินฟราเรดตามแผนภาพสายไฟหรือคู่มือผู้ใช้ที่ให้ให้ความปลอดภัยในการเชื่อมต่อและการกันความร้อน.

4. การให้พลังงาน: ให้พลังงานที่มั่นคงในช่วงความกระชับกําลังที่กําหนดไว้ (โดยทั่วไป 12-24V DC) ให้กับเซลล์แสงอินฟราเรด ตรวจสอบสองครั้งความขั้วและความกระชับกําลังเพื่อหลีกเลี่ยงการทําลายหน่วย

5. การสอดคล้องและการทดสอบ: เมื่อติดตั้งและใช้พลังงาน, สอดคล้องหลอดไฟอินฟราเรดเพื่อให้แน่ใจว่าพวกเขาจะมองหากันและกันและระยะทางการตรวจจับตอบสนองความต้องการของคุณ.ทดสอบเซลล์แสงด้วยการขัดขวางรังสีอินฟราเรดและตรวจสอบการตอบสนองของรีเล.

6. การปรับความละเอียด: หากจําเป็น ปรับความละเอียดการปรับตัวและการตั้งค่าความละเอียดของเซลล์แสงอินฟราเรด เพื่อปรับปรุงผลงานของมันและลดการเตือนเท็จหรือการตรวจจับพลาดให้น้อยที่สุด

7. การติดตั้งอย่างปลอดภัย: หลังจากยืนยันการทํางานอย่างถูกต้องแล้ว ติดเซลล์ไฟฟ้าอินฟราเรดไว้อย่างมั่นคง โดยใช้อุปกรณ์ติดตั้งที่นํามาให้แน่ใจว่าการเชื่อมต่อทั้งหมดแน่นและหน่วยถูกคุ้มกันจากปัจจัยสิ่งแวดล้อม.

โดยการปฏิบัติตามแนวทางการติดตั้งนี้อย่างละเอียด คุณสามารถมีประสบการณ์ความน่าเชื่อถือและการทํางานชั้นสูงสุด กับ JUTAI IR-20 20 เมตรให้ความปลอดภัยและความสะดวกสบายที่ไม่มีคู่แข่ง สําหรับความต้องการของคุณ.
