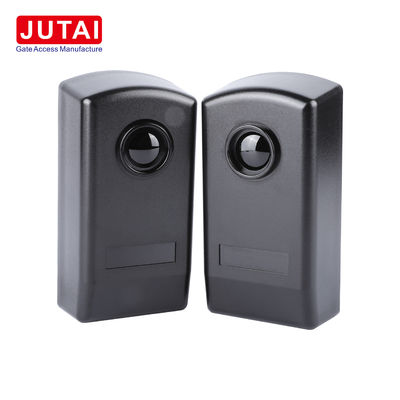

JUTAI อัตโนมัติประตู โฟโตเซลล์ รางความปลอดภัยประตูอินฟราเรด ด้วยระยะทาง 30m

JUTAI อัตโนมัติ Gate โฟโตเซลล์ อินฟราเรด โฟโตเซลล์ Beam Wired Sensor With 30m Range

เพิ่มความปลอดภัยและประสิทธิภาพด้วย JUTAI IR-20 Infrared Beam Sensor

1. ลักษณะสําคัญ:

1.1 ระยะการตรวจจับที่กว้างขวาง: IR-20 มีระยะการตรวจจับที่น่าประทับใจถึง 30 เมตร, รับประกันการครอบคลุมที่กว้างขวางแม้แต่ในสภาพภายนอกที่ท้าทาย.

1.2 ความรู้สึกสูง: ความรู้สึกสูงของมันทําให้สามารถตรวจจับสิ่งเล็ก ๆ น้อย ๆ หรือการเคลื่อนไหวที่ละเอียดอ่อนได้อย่างแม่นยํา, เสริมมาตรการรักษาความปลอดภัย

1.3 เวลาตอบสนองที่รวดเร็ว: อุปกรณ์พร้อมกับเวลาตอบสนองที่รวดเร็วอย่างฟ้าคะนอง IR-20 สามารถตรวจจับและปฏิกิริยาต่อภัยคุกคามที่อาจเกิดขึ้นได้อย่างรวดเร็ว เพื่อให้แน่ใจว่ามีการดําเนินการในทันเวลา

1.4 ทนทานต่อการรบกวน: ออกแบบให้ทนต่อการรบกวนแสงจากสิ่งแวดล้อม เช่น แสงอาทิตย์หรือแสงของยานยนต์ IR-20 จะรักษาผลงานอย่างคงที่ไม่ว่าจะเป็นปัจจัยภายนอก

1.5 การติดตั้งที่สะดวกต่อผู้ใช้งาน: ออกแบบเพื่อการติดตั้งและปรับตรงง่าย IR-20 ทําให้กระบวนการติดตั้งง่ายขึ้น ลดเวลาหยุดทํางานและทําให้งานบํารุงรักษาง่ายขึ้น

2. การใช้งาน:

2.1 การควบคุมการเข้าถึงที่เรียบง่าย: เหมาะสําหรับประตูอัตโนมัติและระบบควบคุมการเข้าถึง IR-20 สะดวกให้ผู้คนหรือยานพาหนะผ่านได้อย่างเรียบง่าย เพิ่มความปลอดภัยและความสะดวกสบาย

2.2 มาตรการรักษาความปลอดภัยที่แข็งแกร่ง: ในการใช้งานด้านความปลอดภัย IR-20 สามารถตรวจจับการเข้าเมืองโดยไม่อนุมัติได้อย่างมีประสิทธิภาพ โดยใช้โปรโตคอลรักษาความปลอดภัยในบริเวณเขตล้อม, หน้าต่าง และประตู

2.3 การปรับปรุงอุตสาหกรรม: ในสถานที่อุตสาหกรรม, IR-20 ปรับปรุงเส้นการผลิตโดยการตรวจจับตําแหน่งของวัตถุและการเคลื่อนไหวอย่างแม่นยํา, ปรับปรุงประสิทธิภาพการดําเนินงาน

2.4 การบริหารการจอดรถอย่างมีประสิทธิภาพ: ใช้ในที่จอดรถ IR-20 สามารถบริหารการเข้าออกของยานได้อย่างมีประสิทธิภาพ โดยการันตีการไหลของจราจรอย่างเรียบร้อย และการใช้ที่จอดรถอย่างมีประสิทธิภาพ

3. คําแนะนําการติดตั้ง:

3.1 การเข้าถึงที่สะดวกสบาย: เปิดแผ่นด้านหน้าของเซลล์แสง เพื่อเข้าถึงส่วนประกอบภายในได้อย่างง่ายดาย

3.2 การติดตั้งอย่างมั่นคง: นําสายไฟเข้าในช่องที่กําหนดไว้ และติดตั้งฐานอย่างมั่นคงกับผนัง เพื่อให้มั่นคงระหว่างการใช้งาน

3.3 ทางเลือกการติดตั้งที่หลากหลาย: เลือกวิธีการติดตั้งที่เหมาะสมสําหรับผิวผนังหรือผิวโลหะ, รับประกันการวางที่ปลอดภัย

3.4 การเชื่อมต่อที่เหมาะสม: เชื่อมต่อสายไฟและให้พลังงานกับโฟโตเซลล์ ภายในช่วงความกระชับกําลังที่กําหนดไว้เพื่อให้มีผลงานที่ดีที่สุด

3.5 การจัดสรรที่แม่นยํา: การจัดสรรเซลล์แสงให้ถูกต้องเพื่อรักษาการทํางานที่เหมาะสม ตามที่แสดงด้วยสถานะของไฟ LED สีแดง

3.6 การทดสอบฟังก์ชัน: ตรวจสอบการตอบสนองของเรเล่ โดยการตัดรังสีอินฟราเรด เพื่อให้การทํางานที่น่าเชื่อถือได้

3.7 การปิดอย่างปลอดภัย: เปลี่ยนแผ่นหน้าและรักษามันด้วยสกรูที่ให้มา เพื่อรักษาความสมบูรณ์และการทํางาน

4. ข้อดีและลักษณะ:

4.1 การบูรณาการอย่างต่อเนื่อง: IR-20 สามารถบูรณาการได้อย่างต่อเนื่องกับระบบควบคุมประตูต่าง ๆ ให้ความสอดคล้องและการใช้งานง่าย

4.2 โซลูชั่นการติดตั้งแบบยืดหยุ่น: ตัวเลือกการติดตั้งที่ปรับปรุงได้ รวมถึงการบูรณาการขอบประตู ทําให้กระบวนการติดตั้งง่ายขึ้นเพื่อความสะดวกสบายมากขึ้น

4.3 มาตรการรักษาความปลอดภัยที่น่าเชื่อถือ: ด้วยลักษณะความปลอดภัยที่แข็งแรง IR-20 รับประกันความปลอดภัยที่น่าเชื่อถือสําหรับประตูและประตูอัตโนมัติ โดยให้ความสําคัญต่อความปลอดภัยของผู้ใช้

4.4 สาขาใช้งานที่หลากหลาย: เหมาะสําหรับประเภทประตูที่หลากหลายและสภาพแวดล้อมอุตสาหกรรม IR-20 ให้ความหลากหลายในการใช้งานและการใช้งาน

4.5 ความสามารถในการตรวจสอบความแม่นยํา: การตรวจสอบความแม่นยําของบุคคลหรือวัตถุที่ผ่านผ่านให้แน่ใจว่าการป้องกันอุบัติเหตุและมาตรการความปลอดภัยที่เพิ่มขึ้น

4.6 ประสิทธิภาพ: IR-20 ใช้งานด้วยการใช้พลังงานที่ต่ํา และมีตัวเลือกผลิตที่หลากหลาย เพื่อให้ประสิทธิภาพและความน่าเชื่อถือได้

4.7 ความทนทานในสภาพที่ยากลําบาก: การจัดอันดับกันน้ํา IP67 ทําให้ IR-20 สามารถทนต่อสภาพแวดล้อมที่ท้าทาย, รับประกันอายุยืนและความทนทาน

5. สรุป:

สรุปคือ JUTAI IR-20 Infrared Beam Sensor ยืนเป็นจุดสูงสุดของความปลอดภัยและประสิทธิภาพในหลายๆ การใช้งานและกระบวนการติดตั้งที่ง่ายต่อผู้ใช้, IR-20 ส่งผลงานที่ไม่มีคู่แข่งในการรับประกันความปลอดภัยและความสะดวกสบายในสภาพแวดล้อมที่หลากหลายการยกระดับบทบาทของมันเป็นองค์ประกอบที่จําเป็นของระบบควบคุมการเข้าถึงและความปลอดภัยที่ทันสมัย.




ปริมาตรเทคนิค

รายละเอียดการเชื่อมต่อของ JUTAI IR-20

การ ติดตั้ง โฟโตเซลล์ IR-20M: คู่มือ ขั้นตอน ต่อ ขั้นตอน

1. การเข้าถึงภายใน:

1.1 ยกแผ่นด้านหน้าของเซลล์ไฟฟ้าด้วยความอ่อนโยนเพื่อเปิดให้เห็นองค์ประกอบภายในของมัน เพื่อให้สามารถเข้าถึงได้ง่ายในระหว่างการติดตั้ง

2. การใส่เคเบิลและการติดตั้งฐาน:

2.1 นําสายไฟเข้าในสล็อตที่กําหนดไว้ในโฟโตเซลล์อย่างระมัดระวัง

2.2 ติดฐานของเซลล์แสงไว้กับผนังอย่างมั่นคง โดยใช้อุปกรณ์ติดตั้งที่เหมาะสม เพื่อให้มั่นคงและน่าเชื่อถือ

3. การติดตั้งบนผนังหรือพื้นผิวโลหะ:

3.1 หากติดตั้งอยู่บนผนัง ทํารู 3 ช่อง 5 ø และใส่แอนเกอร์สกรูที่เหมาะสมเพื่อปักโฟโตเซลล์ไว้อย่างมั่นคง

3.2 สําหรับการติดตั้งบนพื้นผิวโลหะ ทํารู 3 ช่อง 3 ø และใช้สกรูที่ติดต่อกันเองเพื่อให้มั่นคงในการติดตั้ง

4. สร้างความสัมพันธ์

4.1 ติดสายไฟที่จําเป็นกับเซลล์ไฟฟ้า เพื่อให้แน่ใจว่ามีการแยกกันที่เหมาะสมและเชื่อมต่อที่ปลอดภัย

4.2 ให้พลังงานต่อเซลล์ไฟฟ้าด้วยความกระชับกําลังคงที่ระหว่าง 12 และ 24V DC/AC เพื่อให้สามารถทํางานได้

5. รับรองตําแหน่งที่ถูกต้อง

5.1 ตรวจสอบการตั้งตําแหน่ง, การสอดคล้อง และการเชื่อมต่อขององค์ประกอบของเซลล์แสงที่ถูกต้อง เพื่อให้ผลงานได้ดีที่สุด

5.2 ยืนยันว่าสัญญาณ LED สีแดงบนเครื่องรับยังคงปิดเมื่อเซลล์แสงตั้งค่าถูกต้อง

5.3 ไฟ LED สีแดงจะส่องแสงถ้ารังสีอินฟราเรดถูกตัด แสดงถึงอุปสรรคที่เป็นไปได้

6. ผนังปิดหน้า:

6.1 เมื่อการเชื่อมทั้งหมดได้รับการตรวจสอบ ปิดโฟโตเซลล์ให้ดีด้วยแผ่นด้านหน้า

6.2 ใส่แผ่นหน้าอย่างมั่นคงจนมันหยุด โดยให้แน่ใจว่ามันเข้ากันอย่างแน่น แล้วปิดมันอย่างมั่นคงเพื่อปกป้องส่วนประกอบภายใน

7. ระบบทดสอบ:

7.1 ดําเนินการทดสอบระบบอย่างละเอียด โดยตั้งใจตัดรังสีอินฟราเรดหลายครั้ง

7.2 ตรวจสอบและยืนยันการตอบสนองของรีเล่ที่เหมาะสม เพื่อยืนยันการทํางานของโฟโตเซลล์

8. แผนหน้าปลอดภัย:

8.1 สุดท้าย ติดแผ่นหน้าไว้อย่างมั่นคง โดยใช้สกรูที่นํามา ให้แน่ใจว่ามันยังคงติดติดกับโฟโตเซลล์ได้อย่างมั่นคง

ด้วยการปฏิบัติตามคําแนะนําขั้นตอนนี้อย่างละเอียด คุณสามารถติดตั้งและรับประกันการทํางานอย่างถูกต้องของไฟฟ้าไฟฟ้า IR-20M ได้อย่างมั่นใจโดยเพิ่มความปลอดภัยและประสิทธิภาพในการใช้งานของคุณ.

แนวทางการติดตั้ง:

1. เตรียมสถานที่ติดตั้ง: เลือกสถานที่ที่เหมาะสมสําหรับการติดตั้ง JUTAI IR-20 20 เมตรรับรองว่าพื้นที่นั้นไม่มีอุปสรรค และให้การครอบคลุมที่ดีที่สุดสําหรับการตรวจจับ.

2. สถานที่ติดตั้ง: ติดตั้งเซลล์แสงอินฟราเรดในความสูงและมุมที่ทําให้สามารถครอบคลุมและระยะการตรวจจับได้สูงสุดมุ่งมั่นให้มีพื้นที่ติดตั้งที่มั่นคงและมั่นคง เพื่อป้องกันการเคลื่อนไหวหรือการปรับผิด.

3. การเชื่อมต่อสายไฟ: เชื่อมต่อสายไฟของไฟฟ้าไฟอินฟราเรดตามแผนภาพสายไฟหรือคู่มือผู้ใช้ที่ให้ให้ความปลอดภัยในการเชื่อมต่อและการกันความร้อน.

4. การให้พลังงาน: ให้พลังงานที่มั่นคงในช่วงความกระชับกําลังที่กําหนดไว้ (โดยทั่วไป 12-24V DC) ให้กับเซลล์แสงอินฟราเรด ตรวจสอบสองครั้งความขั้วและความกระชับกําลังเพื่อหลีกเลี่ยงการทําลายหน่วย

5. การสอดคล้องและการทดสอบ: เมื่อติดตั้งและใช้พลังงาน, สอดคล้องหลอดไฟอินฟราเรดเพื่อให้แน่ใจว่าพวกเขาจะมองหากันและกันและระยะทางการตรวจจับตอบสนองความต้องการของคุณ.ทดสอบเซลล์แสงด้วยการขัดขวางรังสีอินฟราเรดและตรวจสอบการตอบสนองของรีเล.

6. การปรับความละเอียด: หากจําเป็น ปรับความละเอียดการปรับตัวและการตั้งค่าความละเอียดของเซลล์แสงอินฟราเรด เพื่อปรับปรุงผลงานของมันและลดการเตือนเท็จหรือการตรวจจับพลาดให้น้อยที่สุด

7. การติดตั้งอย่างปลอดภัย: หลังจากยืนยันการทํางานอย่างถูกต้องแล้ว ติดเซลล์ไฟฟ้าอินฟราเรดไว้อย่างมั่นคง โดยใช้อุปกรณ์ติดตั้งที่นํามาให้แน่ใจว่าการเชื่อมต่อทั้งหมดแน่นและหน่วยถูกคุ้มกันจากปัจจัยสิ่งแวดล้อม.

โดยการปฏิบัติตามแนวทางการติดตั้งนี้อย่างละเอียด คุณสามารถมีประสบการณ์ความน่าเชื่อถือและการทํางานชั้นสูงสุด กับ JUTAI IR-20 20 เมตรให้ความปลอดภัยและความสะดวกสบายที่ไม่มีคู่แข่ง สําหรับความต้องการของคุณ.
