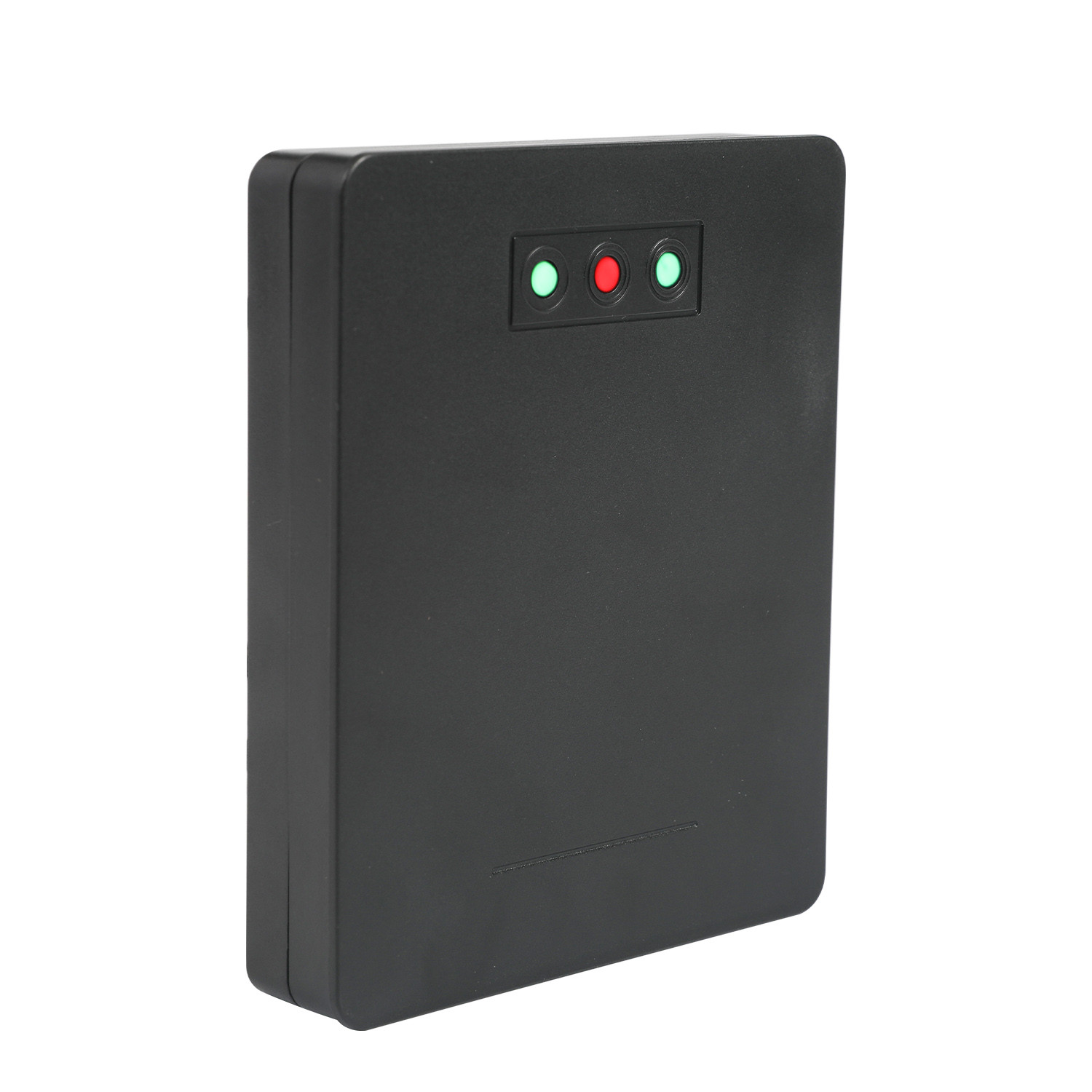

RD24-6M Barrier Gate Radar Sensor สําหรับที่จอดรถ Anti Smashing

สถานที่กำเนิด	จีน
ชื่อแบรนด์	JUTAI
ได้รับการรับรอง	CE, FCC
หมายเลขรุ่น	กข24-6M
จำนวนสั่งซื้อขั้นต่ำ	1
ราคา	negotiable
รายละเอียดการบรรจุ	การ์ตูน
เวลาการส่งมอบ	5-8 วัน
เงื่อนไขการชำระเงิน	T/T, L/C, D/A, D/P, Western Union, Paypal,, MoneyGram, Alipay
สามารถในการผลิต	1,000 ชิ้นต่อเดือน

ติดต่อฉันเพื่อตัวอย่างฟรีและคูปอง

WhatsApp:0086 18588475571

วีแชท: 0086 18588475571

สกายเป้: sales10@aixton.com

หากคุณมีปัญหา เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง

รายละเอียดสินค้า

ความถี่ในการทำงาน	24.150GHz	ความดันทางเข้า	10-24VDC
หน้าสัมผัสรีเลย์	1A@24VDC/ไฟฟ้ากระแสสลับ	เวลาควบคุมรีเลย์	ปรับได้ 1-6 วินาที
อุณหภูมิการทํางาน	-40℃~+70℃	กันน้ํา	IP67
ช่วงการตรวจจับ	1-6 ม	รายละเอียด	11.89.82.6ซม
เน้น	RD24-6M Barrier Gate Radar เซ็นเซอร์ , เครื่องตรวจจับราดาร์ประตูขั้วที่จอดรถ , เครื่องตรวจจับราดาร์ anti-smashing barrier gate

ฝากข้อความ

รายละเอียดสินค้า

RD24-6M Barrier Gate Radar Sensor สําหรับที่จอดรถ Anti Smashing 0

คำอธิบายผลิตภัณฑ์ เซ็นเซอร์เรดาร์กั้น

เซ็นเซอร์เรดาร์กั้นเป็นอุปกรณ์ขั้นสูงที่ใช้ในระบบควบคุมการเข้าถึงอัตโนมัติเพื่อตรวจจับการมีอยู่และการเคลื่อนไหวของยานพาหนะ ช่วยให้ประตูกั้นทำงานได้อย่างราบรื่น

คุณสมบัติหลัก:

การตรวจจับที่แม่นยำ:ตรวจจับยานพาหนะอย่างแม่นยำ ทำให้มั่นใจได้ว่าจะเปิดใช้งานไม้กั้นได้ทันเวลาตามที่กำหนด
ทนทานต่อสภาพอากาศ:ทำงานได้อย่างน่าเชื่อถือในสภาพอากาศต่างๆ รวมถึงฝน หิมะ หมอก และแสงแดดจ้า
การตรวจจับแบบไม่สัมผัส:ลดความเสี่ยงต่อความเสียหายต่อเซ็นเซอร์และยานพาหนะผ่านการตรวจจับแบบไม่สัมผัส
ช่วงที่สามารถปรับแต่งได้:สามารถปรับระยะการตรวจจับให้เหมาะสมกับความต้องการในสถานที่เฉพาะได้ ตั้งแต่ลานจอดรถขนาดเล็กไปจนถึงพื้นที่อุตสาหกรรมขนาดใหญ่
การตรวจสอบแบบเรียลไทม์:ตรวจสอบการเคลื่อนไหวของยานพาหนะอย่างต่อเนื่อง และปรับการทำงานของแบริเออร์แบบเรียลไทม์เพื่อการจราจรที่ราบรื่นและมีประสิทธิภาพ
ลดการแจ้งเตือนเท็จ:ลดโอกาสเกิดการแจ้งเตือนผิดพลาดจากปัจจัยด้านสิ่งแวดล้อม ช่วยเพิ่มความน่าเชื่อถือ
ตอบสนองรวดเร็ว:ให้เวลาตอบสนองที่รวดเร็ว อำนวยความสะดวกในการเปิดและปิดประตูกั้นอย่างรวดเร็ว ลดเวลาที่รถรอคอย
การบูรณาการ:บูรณาการอย่างราบรื่นกับระบบควบคุมการเข้าถึงที่มีอยู่เพื่อการควบคุมและการจัดการแบบรวมศูนย์
การรักษาความปลอดภัยที่เพิ่มขึ้น:การตรวจจับยานพาหนะที่เชื่อถือได้ช่วยป้องกันการเข้าถึงโดยไม่ได้รับอนุญาต ทำให้มาตรการรักษาความปลอดภัยโดยรวมแข็งแกร่งยิ่งขึ้น
ความคุ้มค่าต่อต้นทุน:ให้การประหยัดต้นทุนในระยะยาวเนื่องจากมีความทนทานและความต้องการการบำรุงรักษาต่ำ
ปรับปรุงการไหลเวียนของการจราจร:ปรับปรุงการจัดการยานพาหนะ ลดความแออัด และปรับปรุงการไหลของการจราจรในสถานที่ต่างๆ
ความอเนกประสงค์:สามารถใช้งานร่วมกับประตูกั้นได้หลากหลายประเภท ช่วยให้ปรับให้เหมาะกับการใช้งานที่หลากหลาย

ขั้นตอนการติดตั้ง:

เลือกอะแดปเตอร์ไฟฟ้า:เลือกอะแดปเตอร์ไฟฟ้าที่มีเอาต์พุต 9 - 24VDC 1A สำหรับแหล่งจ่ายไฟอิสระ
แหล่งจ่ายไฟจากตัวควบคุมเบรก:เมื่อใช้ตัวควบคุมเบรกเป็นแหล่งจ่ายไฟ ควรตรวจสอบให้แน่ใจว่ากระแสไฟขาออกไม่น้อยกว่า 200mA
ความสูงในการติดตั้ง:สำหรับเลนความสูงที่เหมาะสมระหว่างศูนย์เรดาร์และพื้นดินคือ 50 – 60ซม.
ระยะห่างจากรั้ว:ระยะห่างระหว่างจุดศูนย์กลางเรดาร์และเสาของรั้ว (สำหรับรั้วแปดเหลี่ยม) ไม่ควรน้อยกว่า 25 ซม. และสำหรับรั้วมุมฉาก ไม่ควรน้อยกว่า 30 ซม.
ทิศทางการติดตั้ง:ควรติดตั้งเรดาร์ให้ตั้งฉากกับระนาบแนวนอนและยึดให้แน่นหนา
ระยะตรวจจับพื้นผิว:พื้นดินภายในระยะตรวจจับควรเรียบไม่มีสิ่งกีดขวางใดๆ เมื่อมุมระหว่างรถที่วิ่งผ่านและเรดาร์มากกว่า 30 องศา ให้ตั้งสิ่งกีดขวางบนถนนเพื่อนำทางรถให้ผ่านไปได้

คำจำกัดความของการเดินสายไฟ:

สี	การทำงาน
สีแดง	แหล่งจ่ายไฟเข้า +12VDC
สีดำ	แหล่งจ่ายไฟเข้า GND
สีเหลือง	ตั้งค่าพอร์ตอินพุตปุ่ม
สีขาว	อินพุต GND
ส้ม	รีเลย์ปกติเปิด NC
สีน้ำตาล	เอ็นซี
สีฟ้า	รีเลย์เปิดปกติ COM
สีเขียว	รีเลย์ปกติเปิด NO

ไฟแสดงสถานะและเมนูฟังก์ชั่น:

ตารางตรวจสอบฟังก์ชั่นการตั้งค่าเมนู LED สีแดง-

เมนู	ฟังก์ชั่นการตั้งค่า	ค่าเริ่มต้น (โรงงาน)
1	ระยะตรวจจับ : 1 – 6 เมตร	3 เมตร
2	ความไว: 1 - ต่ำ, 2 - กลาง, 3 - สูง (ค่าเริ่มต้นจากโรงงานคือ 6)	2
3	ความเร็วในการปิดประตู: 1 - 6 สอดคล้องกับ 2 - 12 วินาที	6 วินาที
4	การแยกคนกับรถ 1. ไม่แยก 2. แยกแยะ	2
5	ความล่าช้าของเอาต์พุตรีเลย์: 0 - 6 วินาทีหรือ 1 - 6 พัลส์	0
6	การตั้งค่า: 1 - รั้วกั้นแบบแท่งตรง, 2 - รั้วกั้น, 3 - สัญญาณเอาท์พุตเพิ่มเติม	1

ไฟแสดงสถานะ LED (ไฟ LED สีแดง 3 ดวง)-

เมนูฟังก์ชั่น	1	2	3
เมนู1	บน	ปิด	ปิด
เมนู2	ปิด	บน	ปิด
เมนู3	ปิด	ปิด	บน
เมนูที่ 4	บน	ปิด	บน
เมนู5	ปิด	บน	บน
เมนู6	บน	บน	บน

เมนู 1 รายละเอียดเนื้อหาระยะการตรวจจับ (ไฟ LED สีเขียว)-

เมนู1	1	2	3
1 เมตร	บน	ปิด	ปิด
1.5 เมตร	แฟลช	ปิด	ปิด
2 เมตร	ปิด	บน	ปิด
2.5 เมตร	ปิด	แฟลช	ปิด
3 เมตร	ปิด	ปิด	บน
3.5 เมตร	ปิด	ปิด	แฟลช
4 เมตร	บน	ปิด	บน
4.5 เมตร	แฟลช	ปิด	แฟลช
5 เมตร	ปิด	บน	บน
5.5 เมตร	ปิด	แฟลช	แฟลช
6 เมตร	บน	บน	บน

รายละเอียดเนื้อหาความละเอียดอ่อนของเมนู 2 (ไฟ LED สีเขียว)-

เมนู2	1	2	3
ความไวต่ำ	บน	ปิด	ปิด
ความไวปานกลาง	ปิด	บน	ปิด
ความไวสูง	ปิด	ปิด	บน
ค่าเริ่มต้นจากโรงงาน	แฟลช	แฟลช	แฟลช

เมนูที่ 3 รายละเอียดความเร็วในการปิด (ไฟ LED สีเขียว)-

เมนู3	1	2	3
2 วินาที	บน	ปิด	ปิด
3 วินาที	แฟลช	ปิด	ปิด
4 วินาที	ปิด	บน	ปิด
5 วินาที	ปิด	แฟลช	ปิด
6 วินาที	ปิด	ปิด	บน
7 วินาที	ปิด	ปิด	แฟลช
8 วินาที	บน	ปิด	บน
9 วินาที	แฟลช	ปิด	แฟลช
10 วินาที	ปิด	บน	บน
11 วินาที	ปิด	แฟลช	แฟลช
12 วินาที	บน	บน	บน

เมนูที่ 4 รายละเอียดเนื้อหาการแยกแยะคนและรถยนต์ (ไฟ LED สีเขียว)-

เมนูที่ 4	1	2	3
ไม่แยกแยะ	บน	ปิด	ปิด
แยกแยะ	ปิด	บน	ปิด

เมนูที่ 5 รายละเอียดเนื้อหารีเลย์ (ไฟ LED สีเขียว)-

เมนู5	1	2	3
เอาท์พุตการมีอยู่	ปิด	ปิด	ปิด
1 วินาที (โหมดพัลส์)	บน	ปิด	ปิด
2 วินาที (โหมดพัลส์)	ปิด	บน	ปิด
3 วินาที (โหมดพัลส์)	ปิด	ปิด	บน
4 วินาที (โหมดพัลส์)	บน	ปิด	บน
5 วินาที (โหมดพัลส์)	ปิด	บน	บน
6 วินาที (โหมดพัลส์)	บน	บน	บน

เมนูที่ 6 รายละเอียดเนื้อหาประตูกั้นหรือฟังก์ชัน (ไฟ LED สีเขียว)-

เมนู6	1	2	3
ประตูเสาตรง	บน	ปิด	ปิด
เสาประตูรั้ว	ปิด	บน	ปิด
นับชีพจร	ปิด	ปิด	บน

การตั้งค่าและการบันทึกพารามิเตอร์เรดาร์:

เข้าสู่เมนู: กดปุ่มฟังก์ชันค้างไว้จนกว่าจะเลือกหมายเลขเมนูที่ต้องการ จากนั้นปล่อยปุ่ม ไฟสีเขียวของพารามิเตอร์ที่เกี่ยวข้องจะสว่างขึ้น
แก้ไขพารามิเตอร์: คลิกปุ่มฟังก์ชันเพื่อเปลี่ยนพารามิเตอร์ปัจจุบัน
บันทึกพารามิเตอร์: กดปุ่มฟังก์ชันค้างไว้จนกว่าไฟแสดงสถานะสีแดง 1, 2 และ 3 จะกะพริบพร้อมกัน จากนั้นปล่อย พารามิเตอร์จะเปลี่ยนแปลงและบันทึก

การตั้งค่าด่วน (ต้องตั้งค่ารายการ):

การตั้งค่าการใช้งานเลนเสาตรง (2 ขั้นตอน)-
- ขั้นตอนที่ 1:ตั้งฉากแอปพลิเคชันเป็นโหมดแท่งตรง (เมนู 6)
- ขั้นตอนที่ 2: ตั้งค่าระยะการตรวจจับ (เมนู 1)
การตั้งค่าการใช้งานเลนรั้ว (3 ขั้นตอน)-
- ขั้นตอนที่ 1: ตั้งค่าสถานการณ์แอปพลิเคชันเป็นโหมดรั้ว (เมนู 6)
- ขั้นตอนที่ 2: ตั้งค่าระยะการตรวจจับ (เมนู 1)
- ขั้นตอนที่ 3: ตั้งค่าความเร็วในการปิดประตู (แม่นยำ 1 วินาที) (เมนู 3)
การตั้งค่าการใช้งานโหมดทริกเกอร์ (3 ขั้นตอน)-
- ขั้นตอนที่ 1: ตั้งค่าสถานการณ์แอปพลิเคชันให้เป็นโหมดทริกเกอร์ (เมนู 6)
- ขั้นตอนที่ 2: ตั้งค่าระยะการตรวจจับ (เมนู 1)
- ขั้นตอนที่ 3: ตั้งค่าวิธีการส่งออกการตอบกลับ (เมนู5)

เพิ่มประสิทธิภาพการตั้งค่าเครื่องตรวจจับเรดาร์ (เลือกรายการตั้งค่า):

การตั้งค่าความไว:สำหรับยานยนต์ไฟฟ้า การตั้งค่าที่แนะนำคือปานกลางหรือต่ำ และสำหรับทางเดินสำหรับคนเดินเท้า การตั้งค่าคือปานกลางหรือสูง ในบางสถานการณ์ การตั้งค่าหนึ่งอาจตั้งค่าเป็นปานกลาง และอีกการตั้งค่าเป็นสูงหรือต่ำ
การตั้งค่าการแยกคนเดินเท้าและยานพาหนะ:ขอแนะนำอย่างยิ่งให้ตั้งค่า "ไม่มีการแยกระหว่างคนเดินถนนและยานพาหนะ" ในสถานการณ์ที่ไม่จำเป็น สำหรับทางเดินรถยนต์ไฟฟ้าหรือทางเดินสำหรับคนเดินเท้า ควรใช้การตั้งค่านี้ มิฉะนั้น ให้ตั้งค่า "แยกระหว่างคนเดินถนนและยานพาหนะ" เพื่อป้องกันอุบัติเหตุการปิดประตูที่เกิดจากยานพาหนะอื่นที่ผ่านไปมา
ความล่าช้าของเอาต์พุตรีเลย์:ในโหมดทริกเกอร์ เมื่อตั้งค่าความล่าช้าเป็น 0 จะเป็นเอาต์พุตการแสดงตนของยานพาหนะ ในกรณีอื่นๆ จะเป็นเอาต์พุตพัลส์ และช่วงเวลาเอาต์พุตพัลส์คือ 1 - 6 วินาที

การแก้จุดบกพร่องในสถานที่:

โหมดเลนเสาตรง:หลังจากยกคันเบรกขึ้นแล้ว ให้กดเรดาร์ในระยะใกล้ด้วยฝ่ามือ และประตูจะปิดโดยอัตโนมัติหลังจากออกไป ภายในระยะตรวจจับที่ตั้งไว้ คันเบรกจะดีดกลับเมื่อร่างกายมนุษย์เข้าใกล้คันเบรก และคันเบรกจะปิดโดยอัตโนมัติเมื่อร่างกายมนุษย์อยู่ห่างจากคันเบรก (ใช้เพื่อเปลี่ยนพารามิเตอร์ความเร็วการปิดประตูของประตูความเร็วสูง และสามารถปรับความเร็วการตอบสนองของเรดาร์ได้)
โหมดเลนรั้ว:หากประตูรีโมทถูกเปิดและปิดซ้ำๆ รั้วจะไม่เปิดใช้งานเรดาร์ หลังจากเสร็จสิ้น ให้ทดสอบในลักษณะเดียวกันกับเลนเสาตรงที่กล่าวถึงข้างต้น (หากเรดาร์ของลิงก์ใดๆ ข้างต้นเปิดใช้งานโดยรั้วเอง โปรดลบออกตามส่วนที่ 12 บทความ "การแก้ไขปัญหาทั่วไป" 1)
โหมดทริกเกอร์:ดูวิธีการแก้ไขข้อบกพร่องของโหมดเลนเสาตรง

การแก้ไขปัญหาทั่วไป:

เรดาร์ถูกกระตุ้นโดยรั้ว: ตรวจสอบว่าระยะห่างระหว่างเรดาร์และจุดศูนย์กลางของรั้วเป็นไปตามข้อกำหนดในการติดตั้งหรือไม่ และพื้นผิวการติดตั้งเรดาร์ตั้งฉากกับเสาของรั้วหรือไม่ ปรับตำแหน่งการติดตั้งหรือเพิ่มตัวเว้นระยะ 2 - 4 มม. ที่ด้านข้างของเรดาร์ที่ใกล้กับรั้ว ตรวจสอบให้แน่ใจว่าความเร็วการเปิดที่ตั้งไว้ไม่เกินความเร็วการปิดประตูจริง ตรวจสอบว่ามีความแตกต่างระหว่างบุคคลและยานพาหนะหรือไม่ หากไม่จำเป็น ให้ตั้งค่าเป็น "ไม่มีความแตกต่างระหว่างบุคคลและยานพาหนะ" และลดความไวลงหนึ่งระดับ
เอาท์พุทเรดาร์ไม่รีเซ็ต:ระยะทางที่ตั้งไว้มากกว่าเลน ตรวจพบวัตถุแปลกปลอมบนพื้นดิน หรือเรดาร์ไม่ได้ติดตั้งในแนวตั้ง หากปัญหายังคงอยู่หลังจากแก้ไขปัญหาแล้ว ให้เข้าสู่เมนู 2 และเลือกจนกว่าไฟสีเขียว 3 ดวงจะกะพริบพร้อมกัน จากนั้นกดปุ่มฟังก์ชันค้างไว้เพื่อดำเนินการ "การเริ่มระบบเรดาร์" หลังจากเริ่มระบบแล้ว ให้เปิดเครื่องอีกครั้ง
ไฟสามดวงเปิดตลอดเวลา:หากการเริ่มต้นระบบเรดาร์ไม่สำเร็จและยังไม่ทำงานหลังจากรีสตาร์ทซ้ำๆ ให้ส่งกลับไปที่โรงงานเพื่อทำการตรวจสอบ
ไฟเขียว 1 และ 3 กระพริบ:เมื่อเรดาร์ตัดสินว่าประตูถูกกระตุ้นขณะปิดหรือมีสัญญาณสะท้อนกลับที่ขอบลำแสง X และเรดาร์ไม่สามารถแยกแยะได้ว่าเป็นรั้วหรือยานพาหนะ เรดาร์จะชะลอการเปิดประตูหลังจากเปิดประตูแล้วหรือสัญญาณหายไปและไม่มียานพาหนะผ่าน นี่เป็นกลไกความปลอดภัยเพื่อป้องกันไม่ให้ชนท้ายรถและไม่จำเป็นต้องควบคุม

ข้อมูลจำเพาะ:

เทคโนโลยี	เรดาร์ดอปเปลอร์ไมโครเวฟ
ความถี่ในการใช้งาน	24.150 กิกะเฮิรตซ์
แรงดันไฟฟ้าขาเข้า	10 - 24VDC ±10% แรงดันไฟฟ้า
โหมดการตรวจจับ	การเคลื่อนไหว
กระแสไฟฟ้าทำงาน	<150 มิลลิแอมป์
กำลังขับ (EIRP)	<20 เดซิเบลเมตร
โหมดพัลส์รีเลย์	1 - 6s (ปรับได้)
มุมตรวจจับ (แนวนอน)	0 - 28°
มุมตรวจจับ (แนวตั้ง)	0 - 60°
ระยะการตรวจจับ	1 - 6 เมตร (3.3 - 19.7 ฟุต)
ขนาด	1189826มม. (0.390.320.09 ฟุต)
อุณหภูมิการทำงาน	-40℃ ~ +70℃
ความเร็วที่ตรวจจับได้	20 - 90 มิลลิวินาที
วัสดุที่ใช้ทำที่อยู่อาศัย	เอบีเอส
รีเลย์ควบคุมเวลา	1 - 6 วินาที ปรับได้
ระดับการป้องกัน	IP65

ในฐานะผู้ผลิตตัวควบคุมประตูกั้นที่ครบวงจร JUTAI มุ่งมั่นที่จะมอบโซลูชันที่โดดเด่นซึ่งขับเคลื่อนด้วยนวัตกรรมและคุณภาพ โดยมุ่งหวังที่จะเป็นพันธมิตรการผลิตที่เชื่อถือได้ของคุณในการสร้างและส่งเสริมแบรนด์ของคุณเอง
