JUTAI การป้องกันความปลอดภัย ป้องกันแสง 2m ความยาว
รายละเอียดสินค้า
| ระดับ IP | IP67 | ระยะการตรวจจับ | 8ม |
|---|---|---|---|
| วัสดุ | อลูมิเนียมอัลลอยด์ | คุณสมบัติ | ทนต่อการกัดกร่อน |
| แรงดันไฟฟ้า | ดีซี12-24v | อุณหภูมิในการทำงาน | -20 ~ 60 ℃ |
| การดำเนินงานในปัจจุบัน | < 50mA | เอาท์พุต | ไม่/ไม่มี,COM |
| ปัจจุบันทำงาน | <20mA@DC12V | ข้อมูลจำเพาะ | 200*2.1*1.5ซม. |
| เน้น | ป้องกันแสงปิด IP67,ความปลอดภัย 2m ป้องกันแสงสว่าง,ผ่าปิดแสงที่เต็มด้วยกาว |
||
รายละเอียดสินค้า
ม่านแสงนิรภัย JUTAI ความยาว 2 เมตร เติมกาว IP67 -30°C
เซ็นเซอร์ม่านแสงนิรภัยอินฟราเรด CL20-8L8 พร้อมฟังก์ชัน Blanking สำหรับประตูอุตสาหกรรม
แนะนำผลิตภัณฑ์
ม่านแสงนิรภัย JUTAI รุ่น CL20-8L8 สร้างเกราะป้องกันโดยการสร้างลำแสงระหว่างตัวส่งและตัวรับ เมื่อวัตถุหรือบุคคลเข้าสู่พื้นที่กริด ลำแสงจะถูกขัดจังหวะ ทำให้ระบบนิรภัยทำงานทันทีเพื่อดำเนินการที่เหมาะสม โดยทั่วไปจะติดตั้งที่จุดสำคัญของอุปกรณ์ เช่น ประตู ประตูอัตโนมัติ อุปกรณ์ยก และอื่นๆ เพื่อตรวจจับความเสี่ยงในการบดขยี้ที่อาจเกิดขึ้น มีการใช้งานอย่างแพร่หลายในภาคอุตสาหกรรมและเชิงพาณิชย์ เป็นส่วนประกอบสำคัญของระบบอัตโนมัติ โดยเฉพาะอย่างยิ่งในสถานการณ์ที่ต้องการมาตรฐานความปลอดภัยสูง
โหมดการทำงาน
โหมด Blanking
- ม่านแสงนิรภัยติดตั้งอยู่ภายในช่องประตู
- เมื่อประตูเลื่อนปิดตามปกติ ลำแสงจะถูกปิดกั้นตามลำดับจากบนลงล่าง
- การปิดกั้นตามลำดับนี้จะถูกรับรู้โดยระบบว่าเป็นการปิดประตูตามปกติ
- เมื่อประตูเลื่อนปิดและมีวัตถุขัดขวางลำแสง จะทำให้ประตูเปิดทันที
โหมดปกติ
- ติดตั้งทั้งด้านในและด้านนอกของประตู
- ลำแสงไม่ผ่านเมื่อประตูถูกปิด
- ไม่ว่าลำแสงใดจะถูกปิดกั้น ระบบจะส่งสัญญาณเปิดประตูทันที
คุณสมบัติหลัก
- ประกอบด้วยตัวส่งและตัวรับ
- ระยะการทำงาน 1-8 เมตร
- ความสูงในการป้องกันสูงสุด: 1820 มม. ทั้งในโหมดซ่อนและโหมดปกติ
- วัสดุเปลือก: อลูมิเนียมอัลลอยด์
ข้อดีของผลิตภัณฑ์
- เหมาะสำหรับประตูห้องเย็นและสภาพแวดล้อมที่มีความชื้น (ช่วงอุณหภูมิ -25°C)
- ไม่ต้องใช้กล่องควบคุมสายซิงโครนัส
- ความเร็วในการตอบสนองที่รวดเร็ว: 0.03 วินาที
- ทนทานต่อแสงแดดและการรบกวนทางแม่เหล็กไฟฟ้า
- รองรับการปรับแต่ง (ปริมาณ)
พารามิเตอร์ทางเทคนิค
| พารามิเตอร์ | ตัวรับ | ตัวส่ง |
|---|---|---|
| กระแสไฟทำงาน | <20mA@DC12V | <65mA@DC12V |
| แรงดันไฟฟ้าทำงาน | DC12-24V | DC12-24V |
| ระยะการทำงาน | 1-8m | 1-8m |
| ความสูงในการป้องกันสูงสุด | 1820 มม. (ทั้งสองโหมด) | 1820 มม. (ทั้งสองโหมด) |
| เอาต์พุต | NO/NC, COM | - |
| สถานะ LED | สีแดง (วัตถุถูกปิดกั้น), สีน้ำเงิน (ไม่ถูกปิดกั้น), สีน้ำเงินกะพริบ (ต้องการการจัดแนว) | สีน้ำเงินคงที่ (ปกติ), สีแดงกะพริบเร็ว (ปัญหาแรงดันไฟฟ้า) |
| จำนวนโฟโตเซลล์ | 8 | 8 |
| อุณหภูมิการทำงาน | -20°C ~ +60°C | -20°C ~ +60°C |
| ระดับการป้องกัน | IP67 | IP67 |
| วัสดุเปลือก | อลูมิเนียมอัลลอยด์ | อลูมิเนียมอัลลอยด์ |
แผนภาพการเชื่อมต่อ
| สีสายไฟ | ตัวรับ | ตัวส่ง |
|---|---|---|
| สีแดง | DC12V-24V | DC12V-24V |
| สีเขียว | เชื่อมต่อกับ GND | - |
| สีเหลือง | NO/NC (ค่าเริ่มต้น NO) | - |
| สีขาว | COM | - |
| สีดำ | GND | GND |
ภายในหนึ่งนาทีหลังจากเปิดเครื่อง สายสีเขียวสัมผัสกับ GND ของตัวรับห้าครั้ง (ไฟสีแดงกะพริบ) และสายสีเหลืองจะเปลี่ยนเป็น NC
คู่มือการแก้ไขปัญหา
| อาการผิดปกติ | วิธีแก้ไข |
|---|---|
| ไฟกะพริบช้าหลังจากเปิดเครื่อง | ตัวส่งและตัวรับไม่อยู่ในแนวเดียวกัน; ปรับแนวใหม่ |
| ไฟสีแดงกะพริบเร็ว (ปลายตัวส่ง) | แรงดันไฟฟ้าที่ปลายตัวส่งต่ำกว่า 9V หรือสูงกว่า 28V |
| ม่านแสงปกติ แต่ประตูไม่มีการป้องกันการหนีบ | การเดินสายผิดพลาด |
| ไม่สามารถเข้าสู่โหมดซ่อนได้ | 1. แสงรั่วระหว่างการเลื่อนประตูลง 2. ลำแสงล่างสุดถูกปิดกั้น 3. ไม่ถึงระยะขั้นต่ำสำหรับการปิดกั้นอย่างต่อเนื่อง |
ข้อควรระวังในการติดตั้งและใช้งาน
- เก็บสายเชื่อมต่อให้ห่างจากตัวนำแรงดันไฟฟ้าสูงหรือกระแสไฟฟ้าสูง
- ตรวจสอบให้แน่ใจว่าประตูส่วนล่างหรือวัตถุที่กีดขวางเป็นไปตามระยะขั้นต่ำสำหรับการปิดกั้นอย่างต่อเนื่อง
- เช็ดหน้าต่างตัวส่งและตัวรับด้วยผ้าแห้งนุ่มเพื่อป้องกันการสะสมของสิ่งสกปรก
- ห้ามงอหรือบิดม่านแสง
- หลีกเลี่ยงการสัมผัสแสงแดดโดยตรงหรือแหล่งกำเนิดแสงอินฟราเรดอื่นๆ กับตัวรับ
- หลีกเลี่ยงการขีดข่วนพื้นผิวของเลนส์อินฟราเรด

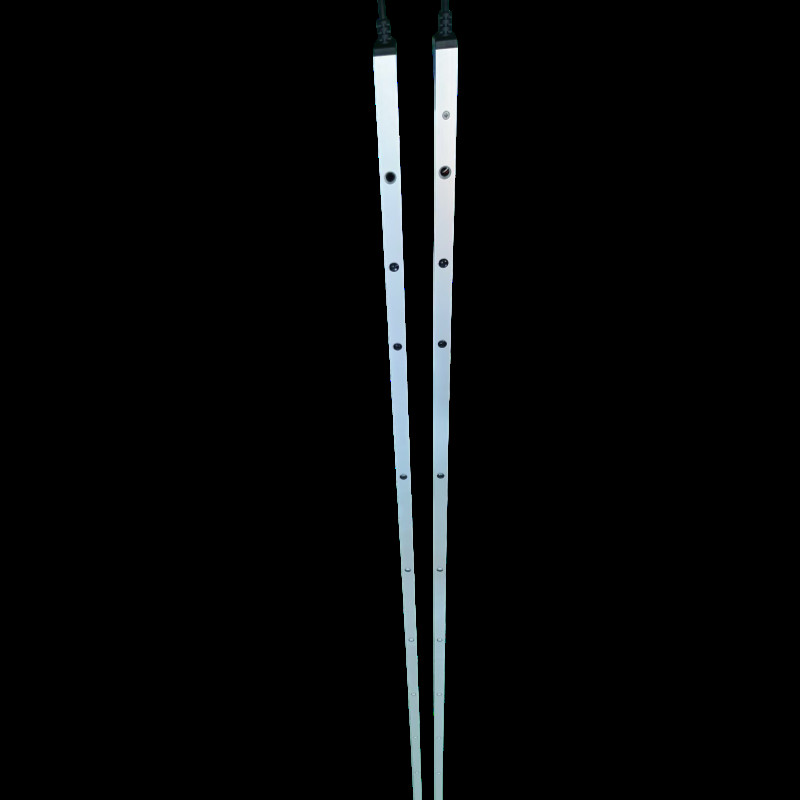

รูปภาพผลิตภัณฑ์
