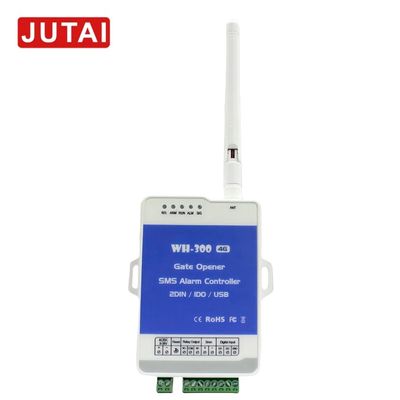

WH-3004G Gate Open GSM/3G/4G Controller Alarm คําอธิบายสินค้า

ข้อมูลทั่วไป

1. ชื่อสินค้า: WH-3004G การเปิดประตู GSM/3G/4G ระเบิดควบคุม
2. การรับรอง: CE, RoHS, FC8

II. ลักษณะสําคัญ

1. ความเหมาะสมของเครือข่าย: ทํางานในเครือข่าย GSM/3G/4G ทั่วโลก
2. การรักษาความปลอดภัยของ Caller ID: ใช้ไอดีผู้โทรเพื่อการระบุตัว ไม่สนใจผู้โทรที่ไม่รู้จัก ปลอดภัยด้วยหมายเลขโทรศัพท์ที่ได้รับอนุญาตสูงสุด 1200 ที่สามารถตั้งค่าได้
   • 1 - 10 เป็นผู้ใช้ที่สูงสุดที่มีการควบคุม การตั้งค่า และการรับสัญญาณเตือน (ไม่จําเป็น)
   • 11 - 1200 เป็นผู้ใช้ปกติที่มีการควบคุมและรับสัญญาณเตือน (ไม่จําเป็น)
3. การออกเสียงสัญญาณ: สามารถเชื่อมต่อกับเครื่องระฆัง เพื่อแจ้งเตือนในสถานที่ในเวลาจริง
4. เตือนและบันทึกการใช้งาน: สามารถตรวจสอบบันทึกประจําวันได้
5. การออกของเรเล่: 1 การออกที่มีรีเลย์สําหรับการเชื่อมต่อกับสวิตช์ประตูหรือเครื่อง. การกระทํารีเลย์สามารถส่งการยืนยัน SMS (สามารถแก้ไขได้)
6. การเข้าแบบดิจิตอล: 2 ทางเข้าดิจิตอลสําหรับการตรวจจับเหตุการณ์ เช่น เตือน, ติดต่อประตู, ฯลฯ
7. จํากัดเวลา: การเข้าใช้งานสามารถจํากัดเวลา
8. รายงานสถานะ: อัตโนมัติรายงานสถานะปัจจุบันผ่าน SMS
9. ความสามารถในการเขียนโปรแกรม: เวลาปิดหรือเปิดรีเล่ สามารถโปรแกรมได้
10. วิธีการตั้งค่า: สามารถตั้งค่าผ่าน SMS หรือ APP

III. คํานิยามของสายไฟ

1. พลังงาน: AC/DC 9 - 36V สายบวก
2. การออกของเรเล่:
   • NO (เปิดปกติ) 3A/125VAC
   • COM (Common): 3A / 125VAC
   • NC (ปกติปิด) 3A/125VAC
3. การออกเสียงสัญญาณ: 12V DC +ออกและ GND สําหรับการเชื่อมต่อกับไซเรน
4. การเข้าแบบดิจิตอล: DIN1/2 สําหรับการเชื่อมต่อกับเซ็นเซอร์หรือตัวตรวจจับที่มีสายใยที่มี GND เป็นจุดพื้นดิน

IV ตัวแสดงไฟ LED

1. ANT: เชื่อมต่อกับแอนเทนเน่ GSM/3G/4G
2. สัญญาณ (SIG):
   • แสงสว่างต่อ 1 วินาที (รวดเร็ว) การจดทะเบียนกับเครือข่ายเซลล์
   • ตาจะส่องไวๆ ไม่สามารถลงทะเบียนระบบได้ดี
   • แสงสว่างต่อ 2 วินาที สภาพปกติ
3. รีเลย์ (REL): แสดงสถานะของเรเล่ เปิดเมื่อเรียกและเรเล่ทํางาน
4. กําหนดใหม่: กดและยึดเพื่อรีเซ็ตไปยังค่าตั้งค่าโรงงาน อัตโนมัติเริ่มใหม่หลังจาก 8 วินาที หากประสบความสําเร็จ
5. RUN:
   • แสงสว่างต่อ 1 วินาที เชื่อมต่อกับเครือข่ายโทรศัพท์มือถือได้สําเร็จ
   • OFF: ไม่สามารถเชื่อมต่อกับซิมการ์ด หรือไม่ลงทะเบียนกับเครือข่ายมือถือได้
6. ระเบิด (ALM):
   • Flashes per 0.5 second (quickly): การเกิดสัญญาณเตือน เวลาการกระพริบตามการตั้งค่าล่วงหน้า
   • ปิด: สภาพปกติ ไม่เกิดสัญญาณเตือน
7. ARM: ON เมื่ออุปกรณ์ถูกใช้, OFF เมื่อถูกใช้

V. รายละเอียดเทคนิค (ในรูปแบบตาราง)
