เซ็นเซอร์โฟโตเซลล์อินฟราเรดกันอากาศภายนอก สําหรับประตูขั้วที่มีระยะทาง 30m

JUTAI IR - 20 Infrared Photo Sensor: เหมาะสําหรับการใช้งานตรวจจับภายนอก

I. คําแนะนํา

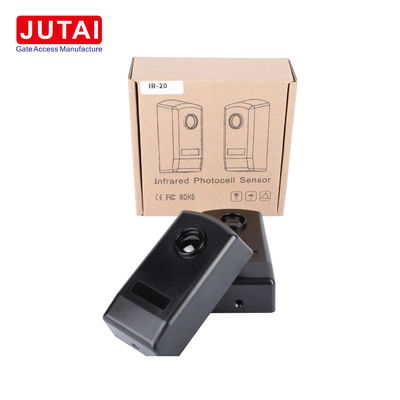

หน่วยตรวจจับภาพอินฟราเรด JUTAI IR - 20 เป็นหน่วยที่เชื่อถือได้สูงและหลากหลาย ที่ถูกออกแบบมาเพื่อความต้องการในการตรวจจับภายนอกที่หลากหลาย ไม่ว่าจะเป็นกลไกเปิดประตูระบบเตือนความปลอดภัยหรือการใช้งานป้องกันการขโมย เซนเซอร์นี้มีประสิทธิภาพที่ดี

II. คุณสมบัติและปริมาตรเทคนิค

A. ลักษณะ

1. ครับการ ใช้ งาน ที่ หลากหลาย
   • เครื่องตรวจจับรังสีแบบโดดเดี่ยว เช่น JUTAI IR - 20 มักจะใช้ในประตูเลื่อนอัตโนมัติ ประตูชัตเตอร์ ประตูโรงรถ ประตูหน้าต่าง เป็นต้นมันประกอบด้วยตัวส่งและตัวรับที่มีเครื่องกระตุ้นที่บูรณาการที่ปล่อยรังสีอินฟราเรด.
   • ความสามารถในการตรวจสอบตัวเองของเซ็นเซอร์ IR - 20 มีประโยชน์เป็นพิเศษสําหรับประตูเลื่อน เมื่อรังสีตรวจสอบตัวเองถูกตัดประตูหยุดปิดและลดลงอย่างเต็มที่เมื่อรังสีกลับมา, ประตูจะปิดอีกครั้ง จนกว่าจะปิดใหม่
2. ครับความทนทานต่อสภาพอากาศ
   • ด้วยการจัดอันดับ IP65 และกระเป๋ายาง มันทนต่อรังสี ultraviolet และอนุภาคบดได้อย่างสูง ทําให้มันเหมาะสําหรับสภาพแวดล้อมกลางแจ้งพายุฝุ่นและสภาพอากาศที่ยากลําบากอื่นๆ
3. ครับระยะการตรวจจับที่กว้าง
   • ระยะการตรวจจับสูงสุด 20 เมตร สามารถปรับได้ตามความต้องการการติดตั้งที่แตกต่างกัน แม้จะติดตั้งในความสูงที่ค่อนข้างต่ํา (20 - 40 ซม.มันสามารถรักษาระยะการตรวจจับที่น่าเชื่อถือได้ ภายใน 2 - 20 เมตร.
4. ครับส่วนประกอบที่มีคุณภาพสูง
   • โคมไฟอินฟราเรดใช้แบรนด์จากเยอรมนีเพื่อให้มั่นคงในการตรวจจับระยะทางและความต้านทานแสง รีเล่ใช้แบรนด์ Omron ของญี่ปุ่นเพื่อความสอดคล้องกับผู้ประกอบการประตูต่าง ๆการผลิตพลาสเตอร์ SMT ถูกนํามาใช้เพื่อรับประกันคุณภาพและความแม่นยําของการผลิตพลาสเตอร์.

B. ตารางพารามิเตอร์เทคนิค

III. หลักการทํางาน

เครื่องตรวจจับ JUTAI IR - 20 ทํางานโดยใช้การสกัดรังสีอินฟราเรด เครื่องส่งออกรังสีอินฟราเรดแคบ (แบบ I หรือ II)ที่ได้รับการออกแบบเพื่อแก้ไขการแทรกแซงแสงภายนอกเมื่อวัตถุเคลื่อนไหวภายในเขตตรวจจับที่กําหนดโดยตัวส่งและตัวรับ มันจะขัดขวางรังสีอินฟราเรด การขัดขวางนี้ทําให้สัญญาณที่รับโดยตัวรับเปลี่ยนแปลงในกรณีการใช้งาน เช่น ประตูเลื่อนสําหรับระบบสัญญาณเตือนความปลอดภัย การตัดรังสีสามารถทําให้สัญญาณเตือนที่ส่งต่อไปยังเครื่องรับสัญญาณเตือนความปลอดภัย

IV คําแนะนําการติดตั้ง

1. เพื่อเปิด IR - 20M ยกแผ่นหน้าของเซลล์แสง
2. ใส่สายไฟในบ้านของพวกเขาและติดฐานกับผนัง
   • หากติดตั้งบนผนัง ทํารู 3 ช่อง 5 ø และติดตั้งแอนเกอร์สกรูที่เหมาะสม
   • หากติดตั้งบนโลหะ ทํารู 3 ช่อง 3 ø เพื่อติดกับสกรูที่ติดต่อกันเอง
3. ทําการเชื่อมต่อไฟฟ้า ให้พลังงานต่อโฟโตเซลล์ด้วยความกระตุ้นระหว่าง 12 และ 24V DC / AC
4. หากการตั้งตําแหน่ง, การจัดตรง, และการเชื่อมต่อถูกต้อง, LED สีแดงบนเครื่องรับจะดับ. ทุกครั้งที่รังสีถูกตัด, LED สีแดงจะเปิด.
5. ปิดโฟโตเซลล์ด้วยแผ่นด้านหน้า ใส่ไปในสต็อปและปิดมัน
6. หยุดกระแสหลายครั้ง เพื่อตรวจสอบการตอบสนองของเรเล่
7. ปรับแผ่นหน้าด้วยสกรูที่นํามา

V. การขอ

1. ครับการอัตโนมัติประตูและประตู
   • มันสามารถทํางานเป็นอุปกรณ์ส่งเสริมร่างกายสําหรับอุปสรรคที่จอดรถ ประตูเดิน และประตูรถยนต์ นอกจากนี้มันก็เหมาะสําหรับการตรวจจับหน้าต่าง ประตู และทางเดินป้องกันการขโมย
2. ครับระบบความปลอดภัย
   • เหมาะสําหรับการนําไปใช้ในระบบรักษาความปลอดภัย ภายในสถาบันการศึกษา สถานที่พาณิชย์ สถานพยาบาล สถานที่อาศัย เป็นต้นระยะการตรวจจับที่มั่นคงรับประกันการตรวจสอบการรบกวนอย่างแม่นยํา แม้ในสภาพแวดล้อมกลางแจ้ง.

สรุป

หน่วยตรวจจับภาพอินฟราเรด JUTAI IR - 20 เป็นอุปกรณ์ที่มีคุณภาพสูง น่าเชื่อถือ และทนทานกับสภาพอากาศ ที่สามารถนําไปใช้ในระบบเปิดประตูและระบบรักษาความปลอดภัยได้หลากหลายคุณสมบัติที่ทันสมัยการทํางานที่มั่นคง และการติดตั้งที่ง่าย ทําให้มันเป็นตัวเลือกที่ดีสําหรับความต้องการการตรวจจับภายนอกต่าง ๆ
