เซ็นเซอร์ IR กันแสงแดดสําหรับอุปสรรคจอดรถและประตูอัตโนมัติ - การตรวจจับ 30m

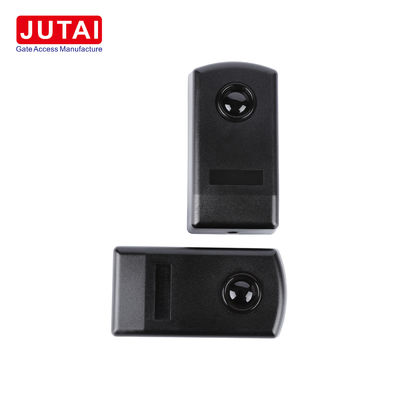

JUTAI IR - 20 Infrared Photo Sensor: คู่มือการตรวจจับกลางแจ้งที่เหมาะสมของคุณ

I. ภาพรวม
หน่วยตรวจจับภาพอินฟราเรด JUTAI IR - 20 เป็นอุปกรณ์ที่มีคุณภาพสูงที่ออกแบบมาเพื่อให้การตรวจจับภายนอกที่แม่นยําและน่าเชื่อถือได้ในหลาย ๆ การใช้งาน

II. คุณสมบัติและปริมาตรเทคนิค

A. ลักษณะที่น่าสนใจ

1. ครับการใช้งานได้หลากหลายในระบบประตู
   • เครื่องตรวจจับรังสีเดี่ยวนี้ถูกใช้ทั่วไปในประตูอัตโนมัติ เช่น ประตูเลื่อน, ราตเตอร์, และประตูโรงรถ. เครื่องขยายเสียงที่บูรณาการปล่อยรังสีอินฟราเรดที่ได้รับผลกระทบน้อยจากแสงภายนอก.
   • คุณสมบัติการตรวจสอบตัวเองสําหรับประตูเลื่อนให้แน่ใจว่าการทํางานอย่างเรียบร้อย เมื่อรั้วถูกปิดประตูหยุดปิดและถอนตัว, จากนั้นดําเนินการปิดอีกครั้งเมื่อรั้วเป็นใส
2. ครับการ สร้าง ที่ ทน กับ สภาพ อากาศ
   • ด้วยการจัดอันดับ IP65 และกล่องยาง สามารถต่อต้านรังสีอัลตรายโอเล็ตและอนุภาคบด ทําให้เหมาะสําหรับการใช้งานภายนอกในสภาพอากาศทุกชนิด
3. ครับระยะทางการตรวจจับที่ขยาย
   • มันมีระยะตรวจจับสูงสุด 20 เมตร แม้จะอยู่บนความสูงต่ํา มันยังคงระยะตรวจจับที่น่าเชื่อถือได้ 2 - 20 เมตร
4. ครับส่วนประกอบที่มีคุณภาพสูง เพื่อการใช้งานที่น่าเชื่อถือ
   • หลอดไฟอินฟราเรดเยอรมนีให้การตรวจจับระยะทางที่มั่นคงและความต้านทานแสง ในขณะที่เรเล่ Omron ของญี่ปุ่นให้ความสอดคล้องกับผู้ประกอบการประตูต่าง ๆ การผลิต SMT patch รับประกันคุณภาพชุด

B. ตารางพารามิเตอร์เทคนิค

III. หลักการทํางาน
เซนเซอร์ส่งรังสีอินฟราเรด เมื่อวัตถุเข้าเขตตรวจจับและตัดรังสี มันเปลี่ยนสัญญาณที่รับโดยตัวรับการเปลี่ยนแปลงนี้กระตุ้นกลไกการตรวจสอบตัวเองเพื่อควบคุมการเคลื่อนไหวของประตูสําหรับระบบรักษาความปลอดภัย แสงที่ถูกสกัด สามารถส่งสัญญาณเตือนได้

IV คําแนะนําการติดตั้ง

1. ยกแผ่นหน้าของ IR-20M เพื่อเปิดมัน
2. ใส่สายไฟเข้าในกระเป๋าของมัน และติดฐานกับผนัง โดยใช้แอนเกอร์หรือสกรูที่เหมาะสม
3. ติดต่อไฟฟ้าในช่วง 12 - 24V DC/AC
4. ตรวจสอบ LED สีแดงบนเครื่องรับ มันควรปิดด้วยการตั้งค่าอย่างถูกต้อง การตัดรังไฟควรเปิดมัน
5. ปิดเซ็นเซอร์ด้วยแผ่นหน้า และปิดมัน
6. ทดสอบการตอบสนองของเรเล่ โดยการตัดรังหลายครั้ง

V. การขอ

1. ครับการอัตโนมัติประตูและประตู
   • ใช้สําหรับการนําร่างกายเข้าประตู และการตรวจจับการโจรกรรมในประตูและหน้าต่าง
2. ครับระบบความปลอดภัย
   • เหมาะสําหรับระบบรักษาความปลอดภัยในสถาบันการศึกษา สถานที่พาณิชย์ สถานพยาบาล และพื้นที่อยู่อาศัย

สรุป
ซันเซอร์ JUTAI IR - 20 เป็นตัวเลือกที่น่าเชื่อถือสําหรับความต้องการการตรวจจับภายนอก
