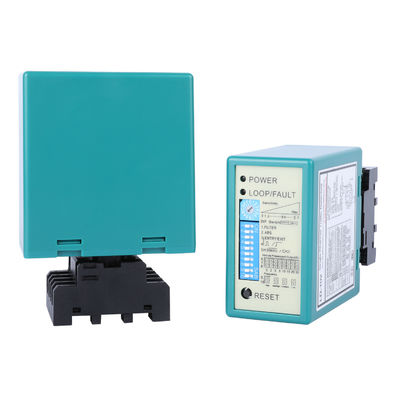

Single Channel Vehicle Loop Sensor for Parking Barrier Gates Trucks Motorcycles and Industrial Forklifts

แบรนด์: JUTAI (Shenzhen Jutai Comm Co., Ltd.)

รูปแบบ: LD-100 (AC 100-240V) / LD-102 (DC 12-24V)

ชื่ออื่น ๆ: เครื่องตรวจจับวงจร, เครื่องตรวจจับวงจร, เครื่องตรวจจับวงจรรถยนต์, เครื่องตรวจจับการเข้าจอดรถ

ภาพรวมสินค้า

This single channel loop detector is engineered to identify vehicles by sensing changes in the electromagnetic field created by a properly installed inductive loop placed in or under the ground surfaceมันเป็นส่วนประกอบที่น่าเชื่อถือในระบบอัตโนมัติที่ต้องการการตรวจจับรถยนต์อย่างแม่นยํา เช่น ป้องกันทางเข้าและทางออกของที่จอดรถ ประตูด้านบนอุตสาหกรรม และจุดควบคุมการเข้าถึง

อุปกรณ์นี้สามารถระบุการมีตัวของรถยนต์หลายประเภท รวมถึงรถบรรทุก มอเตอร์ไซค์ และรถยกมันนําเสนอทั้งสองทางเลือกการออกชั่วคราวและต่อเนื่อง ผ่านการติดต่อเรเล่, ทําให้มันสามารถใช้ได้สําหรับฟังก์ชันการควบคุมต่างๆ เช่น เปิดประตู การเปิดไฟ หรือนับรถ

ลักษณะหลัก

• ออกแบบมาเพื่อทํางานกับวงจรรถยนต์แบบอัดติดตั้งที่ลานจอดรถ, ท่าบรรทุกและทางเข้าอุตสาหกรรม

• ให้การตรวจจับที่น่าเชื่อถือสําหรับชนิดรถยนต์ที่หลากหลาย เช่น รถโดยสาร รถบรรทุกพาณิชย์ มอเตอร์ไซค์สองล้อ และรถยกอุตสาหกรรม

• อุปกรณ์พร้อมกับการออกของตัวต่อสลับที่แยกแยกสองตัว ซึ่งสามารถใช้ในการแสดงถึงการมีตัวอยู่หรือเหตุการณ์ที่กระตุ้นชั่วคราว

• การควบคุมความรู้สึกที่ปรับได้ ทําให้ผู้ติดตั้งสามารถให้ผลงานของตัวตรวจจับตรงกับขนาดวงจร, การหมุนสายและสภาพแวดล้อมการติดตั้ง

• ตัวเลือกการปรับแต่งหลายแบบที่มีผ่านการตั้งค่าสวิตช์ DIP ที่ใช้ง่าย

• รองรับทั้งแบบพลังงาน AC และ DC ขึ้นอยู่กับการเลือกรุ่น

• ออกแบบให้ทํางานได้อย่างมั่นคงในสิ่งแวดล้อมภายในและภายนอกเมื่อติดตั้งในห้องที่เหมาะสม

กรณีการใช้ทั่วไป

• ระบบประตูป้องกันการจอดรถอัตโนมัติที่ต้องการการมีตัวรถก่อนเปิดหรือปิด

• ประตูและกระจกกระจกในอุปกรณ์อุตสาหกรรมที่ต้องตรวจพบรถยกและเครื่องจักรอื่น ๆ

• สถานีเก็บค่าธรรมเนียมและจุดตรวจเข้าที่รถยนต์ต้องระบุตัวตน ก่อนที่จะดําเนินการ

• ระบบควบคุมการเข้าถึงที่จํากัดหรืออนุญาตการเข้าโดยพิจารณารถยนต์

• แอปพลิเคชันการจัดการจราจรและการนับยนต์

• ระบบการเข้าใช้เวลาและการจัดการที่จอดรถ

• สถานที่บรรจุของคลังสินค้าและพื้นที่อุปกรณ์ที่ใช้รถยนต์

ประเภทยานที่ได้รับการสนับสนุน

เครื่องตรวจจับลุปมีประสิทธิภาพในการตรวจจับรูปแบบต่าง ๆ ของยานที่มีร่างโลหะ รวมถึง แต่ไม่จํากัดต่อ:

• รถโดยสารมาตรฐาน

• รถบรรทุกพาณิชย์และรถรับส่ง

• มอเตอร์ไซค์และสกูเตอร์

• เครื่องยกขนของอุตสาหกรรมและเครื่องจักรขนาดเล็ก

• รถยนต์อื่น ๆ ที่มีน้ําหนักโลหะเพียงพอที่จะเปลี่ยนแปลงสนามวงจร

การติดตั้งวงจร induktive อย่างถูกต้องเป็นสิ่งสําคัญในการรับประกันผลการตรวจจับที่ตรงและแม่นยํา

วิธีการตรวจสอบ

อุปกรณ์นี้รองรับสองวิธีการหลักในการตรวจจับยาน:

• โหมดการตรวจจับการมีตัวอยู่: ทําให้ตัวส่งออกทํางานจนกว่ารถยนต์จะอยู่เหนือวงจร. มีประโยชน์ในการเปิดประตูหรือแสดงว่ามีพื้นที่อยู่อาศัย

• โหมดการตรวจจับแรงกระแทก: ผลิตสัญญาณออกสั้นเมื่อยานพาหนะถูกตรวจจับครั้งแรก. ใช้กันทั่วไปในการเริ่มต้นการกระทํา เช่น การเปิดอุปสรรคหรือบันทึกการเข้า

การตั้งค่าการตรวจจับ

• ระดับความละเอียด: สามารถปรับเพื่อให้การทํางานอย่างถูกต้องกับการตั้งค่าวงจรที่แตกต่างกันได้ การตั้งค่าที่มีความละเอียดมากขึ้นเหมาะสําหรับการหมุนสายที่เล็กกว่าหรือน้อยกว่าการตั้งค่าที่มีความรู้สึกน้อยลงจะทํางานได้ดีกว่ากับลุปขนาดใหญ่หรือพื้นที่ที่มีการจราจรสูง.

• ระยะเวลาการเปิดตัวเรเล่: ระยะเวลาการออกเสียงสามารถตั้งให้ตรงกับความต้องการของอุปกรณ์ที่ควบคุมได้ เช่น ระยะเวลาที่ประตูควรเปิดอยู่

• การเลือกโหมด: เลือกระหว่างพฤติกรรมการทํางานที่แตกต่างกันรวมถึงการรีเซ็ตอัตโนมัติ, การถือด้วยมือ, โหมดการทดสอบ, และตัวเลือกความถี่เพื่อลดการรบกวน

• ระยะความถี่: ปรับได้ เพื่อช่วยป้องกันการพูดข้ามเมื่อมีตัวตรวจจับหลายตัวติดตั้งอยู่ใกล้ๆกัน

การปรับใด ๆ ที่ทําขึ้นกับการตั้งค่าสวิตช์ DIP ต้องรีเซ็ตอุปกรณ์เพื่อให้มีผล

รายละเอียดการติดตั้งลุป

เครื่องตรวจจับพึ่งพากับวงกลมอ่อนหนึ่งหรือหลายวงที่ติดตั้งอยู่ในพื้นดินวงกลมเหล่านี้มักจะทําจากสายทองแดงที่ติดตั้งในรูปวงกลมและต่อมาปิดในทางถนนโดยใช้วัสดุที่ยั่งยืน เช่น epoxy หรือ asphalt.

คู่มือทั่วไปสําหรับหมุนวงจรโดยใช้ขนาดวงจร:

• วงกลมรอบ 3 ถึง 4 เมตรในวงกลม: 6 สายหมุน

• วงกลมรอบ 4 ถึง 6 เมตร: 5 รอบ

• วงกลมรอบ 6 ถึง 10 เมตร: 4 รอบ

• วงกลมรอบ 10-20 เมตร: 3 การหัน

• ลุปมากกว่า 20 เมตร: 2 การหัน

เพื่อผลที่ดีที่สุด, วงจรควรติดตั้งห่างกันอย่างน้อย 2 เมตร หากใช้หน่วยหลายหน่วยในพื้นที่เดียวกัน.สายเคเบิลที่ยาวกว่าระหว่างวงจรและตัวตรวจจับควรใช้สายเคเบิลที่ป้องกันเพื่อรักษาความสมบูรณ์แบบของสัญญาณ.

ตัวเลือกการจัดส่งพลังงาน

• รุ่น LD-100: ออกแบบสําหรับการเข้าพลังงาน AC 100-240V

• รุ่น LD-102: ออกแบบสําหรับการเข้าพลังงาน 12-24V DC

เลือกรุ่นที่ตรงกับแหล่งพลังงานที่มีอยู่ เพื่อให้การทํางานถูกต้องและการติดตั้งง่ายขึ้น

เหตุ ใด เป็น การ เลือก ที่ น่า เชื่อถือ

• มั่นใจโดยผู้ติดตั้งในการใช้ในโลกจริง การจอดรถและการใช้งานการเข้าถึง

• นุ่มนวลพอที่จะจัดการกับชนิดรถยนต์และการตั้งค่าวงจรที่แตกต่าง

• การตั้งค่าและปรับง่าย โดยไม่ต้องใช้โปรแกรมที่ซับซ้อน

• ออกแบบมาเพื่อความน่าเชื่อถือในระยะยาวในสิ่งแวดล้อมภายในและภายนอก

• รองรับกับเครื่องควบคุมประตู ระบบการเข้าถึง และอุปกรณ์อัตโนมัติมากมาย

ปริมาตรสินค้า:



สวิตช์ 2 (การตั้งค่าดิบสวิตช์)


1.DIP 1 & DIP 2 การตั้งค่าฟังก์ชันพิเศษ


2.DIP 3 & DIP 4 การตั้งค่าตัวเรเล่ B การออก


3. DIP 5 การตั้งค่ารีเซ็ตอัตโนมัติ


4. DIP 6 & DIP 7 & DIP 8 การตั้งค่าเรเล่ A ความช้า


5. DIP 9 & DIP 10 กําหนดความถี่ (40 K ถึง 100 KHz)



การติดตั้งลุป:





เปรียบเทียบกับแบรนด์อื่นๆ



การผลิตจํานวนมาก:

สายการผลิตของเรารับประกันการผลิตขนาดใหญ่ที่มีประสิทธิภาพ การควบคุมคุณภาพอย่างเข้มงวด และการทดสอบก่อนการจัดส่งอย่างละเอียด เพื่อส่งผลิตภัณฑ์ตรวจจับลุป ที่สมบูรณ์แบบที่สุด




LD-100 ช่องเดียว, กล่อง, 1 ประเภท 11pin เชื่อมต่อ 100-240VAC ((มาตรฐานของสหภาพยุโรป)
LD-102 ช่องเดียว, กล่อง, 1 ประเภท 11pin เชื่อมต่อ 12-24VADC ((มาตรฐานของสหภาพยุโรป)
LD-105 ช่องเดียว, กล่อง, 2 ประเภท 11pin เชื่อมต่อ 100-240VAC ((มาตรฐานสหรัฐอเมริกา)
LD-106 ช่องเดียว, กล่อง, 2 ประเภท 11pin เชื่อมต่อ 12-24VADC ((สมาธิสหรัฐอเมริกา)



การรับรอง:




FAQ:

1. เราสามารถไว้วางใจคุณได้อย่างไร? JUTAI เป็นผู้ผลิตเครื่องตรวจวงจรรถยนต์มืออาชีพที่มีประสบการณ์มากกว่า 15 ปี เราได้ทดสอบทุกยี่ห้อจากยุโรปและจีน เข้าใจความแตกต่างเครื่องตรวจวงจรของเราเหมาะสําหรับโครงการของคุณ.

2. ทําไมต้องเลือกเรา? เราตั้งเป้าให้มีสถานการณ์ธุรกิจชนะชนะ!!!

   • เครื่องตรวจจับวงจร JUTAI มีการรับประกัน 2 ปี ตั้งแต่วันจัดส่ง
   • บริการหลังการขายตลอด 24 ชั่วโมง กับการสนับสนุนออนไลน์ สําหรับปัญหาเทคนิคใดๆ
   • เรายอมรับการสั่งซื้อขนาดเล็กหรือใหญ่ (OEM / ODM)
   • การเปลี่ยนผลิตภัณฑ์ใหม่ในกรณีที่มีปัญหา
   • การปกป้องตลาดสําหรับลูกค้า

3. MOQ ของคุณคืออะไร? เรายอมรับการสั่งซื้อตัวอย่างหรือสั่งซื้อขนาดใหญ่ เราเข้าใจว่าลูกค้าใหม่อาจต้องการทดสอบตัวอย่างเพื่อประเมินคุณภาพและบริการของเรา

4. เวลาในการจัดส่งของคุณคืออะไร? ประมาณ 2 ถึง 10 วันทํางาน ขึ้นอยู่กับปริมาณการสั่งซื้อที่แม่นยําและความพร้อมของสินค้า

5. ผลิตภัณฑ์ของคุณสามารถปรับปรุงได้หรือไม่? ใช่แน่นอน. กรุณาหารือความต้องการแม่นยําของคุณกับทีมงานขายของเรา เนื่องจากเราให้บริการ OEM / ODM
