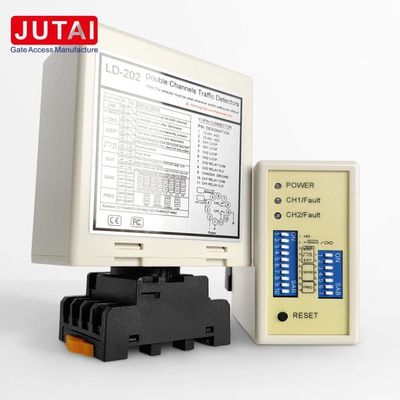

เซ็นเซอร์วงจรสองช่องที่มีการตัดสินทิศทางสําหรับระบบทางเข้าทางออกที่จอดรถ
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | JUTAI |
| ได้รับการรับรอง | CE |
| หมายเลขรุ่น | แอลดี-202 |
| เอกสาร | LD-200.202.pdf |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | negotiable |
| รายละเอียดการบรรจุ | กล่องกระดาษ |
| เวลาการส่งมอบ | 5 - 8 วันทำการ |
| เงื่อนไขการชำระเงิน | T/T,L/C,D/A,D/P,Western Union,PayPal,MoneyGram,Alipay |
| สามารถในการผลิต | 1,000 ชิ้นต่อเดือน |
ติดต่อฉันเพื่อตัวอย่างฟรีและคูปอง
WhatsApp:0086 18588475571
วีแชท: 0086 18588475571
สกายเป้: sales10@aixton.com
หากคุณมีปัญหา เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ข้อกำหนดด้านพลังงาน | 12-24V | ช่วงการหมุนตัวเอง | 20-2000uh |
|---|---|---|---|
| ความไว | 16-Way เลือกได้/ สูงสุด 0.010% Dl/L/ต่ําสุด 2.56% | อุณหภูมิปฏิบัติการ | -40 ~ +70 ℃ |
| เวลาตอบสนอง | การเปิด 10-90ms / การปิด 10-90ms | ข้อมูลจำเพาะ | 13.6*8.6*5.2 |
| เน้น | เซ็นเซอร์วงจร 2 ช่อง,เครื่องตรวจจับวงจรทางเข้าทางออกจอดรถ,เซ็นเซอร์วงจรทิศทางสําหรับจอดรถ |
||
รายละเอียดสินค้า
เซ็นเซอร์ลูปสองช่องพร้อมการตัดสินทิศทางสำหรับระบบเข้าออกที่จอดรถ
ข้อดีหลัก (ชัดเจนและกระชับ)
ข้อมูลจำเพาะทางเทคนิค
แอปพลิเคชันหลัก
การเชื่อมต่อ
ตัวบ่งชี้และสวิตช์:
- ไฟ LED แสดงสถานะ (สีแดง): สว่างขึ้นเพื่อระบุ "เปิดเครื่อง"
- ไฟ LED ตรวจจับ CH1:
- ติดค้าง: ระบุการตรวจจับยานพาหนะ
- กะพริบช้าๆ: ระบุวงจรสั้นของลูปหรือการบิดที่ไม่เพียงพอหลังจากลูป
- กะพริบเร็ว: ระบุวงจรเปิดของลูปหรือการบิดที่มากเกินไปหลังจากลูป
- ไฟ LED ตรวจจับ CH2:
- ติดค้าง: ระบุการตรวจจับยานพาหนะ
- กะพริบช้าๆ: ระบุวงจรสั้นของลูปหรือการบิดที่ไม่เพียงพอหลังจากลูป
- กะพริบเร็ว: ระบุวงจรเปิดของลูปหรือการบิดที่มากเกินไปหลังจากลูป
การเลือกความไว:
- การปรับความไวและความถี่ทำได้ง่ายผ่านการตั้งค่าสวิตช์ dip 7 ทางและสวิตช์ dip 10 ทาง
- ผู้ใช้สามารถเลือกจากการตั้งค่าความไวที่แตกต่างกัน 8 แบบโดยกำหนดค่าตำแหน่งสวิตช์ dip ตามตารางที่ให้ไว้
- สวิตช์ Dip 6, 7 และ 8 ควบคุมความไว CH1 โดยมีช่วงตั้งแต่ 0.8 (ไวที่สุด) ถึง 0.015 (ไวที่สุด)
- สวิตช์ Dip 3, 4 และ 5 ควบคุมความไว CH2 โดยมีช่วงตั้งแต่ 0.8 (ไวที่สุด) ถึง 0.015 (ไวที่สุด)
3. สวิตช์ 1=S1 : การเลือกฟังก์ชันลูปช่องสัญญาณ 1 (สวิตช์ dip 10 ทาง)
(1)(สวิตช์ 1) DIP 1 & DIP 2 เพิ่มความไวพิเศษสำหรับรถพ่วงทั้งสอง (ทั้งสองช่องสัญญาณ)
(2)(สวิตช์ 1=S1) D3, D4, D5 และ (สวิตช์ 2=S2) D1, D2 การตั้งค่าฟังก์ชันพิเศษ (โหมด 1, 2, 3 การตรวจจับทิศทาง โหมด 4, 5, 6 โหมดปกติ การตรวจจับสองลูปแยกกัน)
(3)(สวิตช์ 1=S1) D6 & D7 & D8 และ (สวิตช์ 2=S2) D3 & D4 & D5 การตั้งค่าการเลือกความไว CH1 และ CH2 (แปดระดับ)
(4)(สวิตช์ 1=S1) D9 & D10 และ (สวิตช์ 2=S2) D6, D7 การตั้งค่าความถี่ (20 K ถึง 100 KHz)
* ปุ่มรีเซ็ต : โปรดทราบ : LD-200 ต้องได้รับการรีเซ็ตทุกครั้งที่มีการเปลี่ยนแปลงการตั้งค่าไปยังสวิตช์ Dip
ข้อควรระวังในการติดตั้งและการแก้ไขปัญหา:
- ขนาดการตัดคอยล์และแนวทางการฝังแสดงอยู่ในแผนภาพทางด้านขวา
- ขอแนะนำให้ใช้สายไฟแม่เหล็กไฟฟ้าสำหรับคอยล์เหนี่ยวนำ โดยมีความยาวรวมสูงสุด 500 เมตร
- ขนาดการตัดของคอยล์ควรเป็นสี่เหลี่ยมผืนผ้าที่มีความยาว 1.0 ถึง 2.0 เมตร และความกว้าง 0.8 ถึง 1.2 เมตร หลีกเลี่ยงมุมฉากที่มุมให้มากที่สุดเท่าที่จะทำได้
- ภาพรวมการติดตั้งที่แนะนำของการหมุนคอยล์ทั่วไปขั้นพื้นฐาน:
เมื่อทำการติดตั้ง โปรดเก็บปลั๊กและซ็อกเก็ตผลิตภัณฑ์ในแนวตั้ง
แอปพลิเคชัน
ชุดตรวจจับลูปยานพาหนะสองช่องสัญญาณ JUTAI LD200/202 ซึ่งติดตั้งฟังก์ชันการจดจำทิศทาง เหมาะอย่างยิ่งสำหรับสถานการณ์การเข้าและออกช่องสัญญาณเดียวจำนวนมาก เมื่อรวมเข้ากับตัวควบคุมประตู JUTAI One (รุ่น: AC-11), สิ่งกีดขวางประตู JUTAI (รุ่น: BR-110) และเครื่องอ่าน RFID ระยะไกล JUTAI (รุ่น: PUHF-9) พร้อมกับคอยล์ลูปทนต่ออุณหภูมิสูง (รุ่น: JTHT-11) จะสร้างโซลูชันที่ราบรื่นสำหรับระบบควบคุมการเข้าออกช่องสัญญาณเดียว
หลักการทำงานมีดังนี้:
-
กระบวนการเข้า:
- เมื่อรถยนต์เข้าสู่ชุมชนหรือที่จอดรถ คอยล์ลูปสองตัวจะถูกกดพร้อมกัน
- JUTAI Double Channel Loop Detector (LD-200/202) จะทริกเกอร์เครื่องอ่าน UHF ที่ตั้งอยู่ที่ทางเข้า
- เครื่องอ่าน UHF จะอ่าน ID ของการ์ดและส่งไปยังตัวควบคุม (AC-11) ผ่านเอาต์พุต Wiegand
- ตัวควบคุมจะตรวจสอบความถูกต้องของ ID และส่งสัญญาณรีเลย์เพื่อเปิดสิ่งกีดขวางประตู
- รถยนต์เข้าสู่ชุมชนหรือที่จอดรถ และเมื่อผ่านประตูสิ่งกีดขวาง แขนกั้นจะลดลงโดยอัตโนมัติ
- JUTAI Single Channel Loop Detector (LD-100/102) ช่วยให้มั่นใจในความปลอดภัยและฟังก์ชันป้องกันการทุบทำลายในระหว่างกระบวนการนี้
-
กระบวนการออก:
- เมื่อรถยนต์ออกจากชุมชนหรือที่จอดรถ จะผ่านเครื่องอ่าน UHF ด้านใน
- LD-200/LD-202 จะทริกเกอร์เครื่องอ่าน UHF ซึ่งจะอ่านการ์ดและส่ง ID ไปยังตัวควบคุม
- ตัวควบคุมจะตรวจสอบความถูกต้องของ ID และส่งสัญญาณรีเลย์เพื่อเปิดสิ่งกีดขวางประตูเพื่อให้รถยนต์ออก
- เมื่อรถยนต์ผ่านประตูสิ่งกีดขวาง แขนกั้นจะลดลงโดยอัตโนมัติ
- LD-100/102 ให้ความปลอดภัยและฟังก์ชันป้องกันการทุบทำลายในระหว่างกระบวนการนี้
-
การจดจำทิศทาง:
- ฟังก์ชันการจดจำทิศทางของ LD-200/LD-202 ช่วยให้มั่นใจได้ว่าตัวตรวจจับลูปสองช่องสัญญาณจะไม่ทริกเกอร์สัญญาณอีกครั้งเมื่อรถยนต์ผ่านเครื่องอ่าน UHF อื่น ทำให้บันทึกเฉพาะบันทึกการเข้าหรือออกในระบบ
JUTAI LD-200/202 Double Channel Loop Detector ยังสามารถทำงานเป็นตัวตรวจจับลูปช่องสัญญาณเดี่ยวอิสระสองตัวได้ การกำหนดค่านี้เหมาะสำหรับที่จอดรถแบบเข้าและออกมาตรฐาน ซึ่งมีสิ่งกีดขวางหนึ่งตัวและเครื่องอ่านระยะไกลหนึ่งตัวทั้งทางเข้าและทางออก
ในการตั้งค่านี้ จะใช้คอยล์ลูปหนึ่งตัวเพื่อทริกเกอร์เครื่องอ่านและอ่านการ์ด ในขณะที่คอยล์ลูปอีกตัวหนึ่งใช้สำหรับฟังก์ชันป้องกันการทุบทำลายของสิ่งกีดขวาง ด้วยการใช้ LD-200/202 เป็นตัวตรวจจับลูปอิสระสองตัว มีประโยชน์ในการประหยัดต้นทุนจากมุมมองทางเศรษฐกิจ การตั้งค่านี้ช่วยลดต้นทุนฮาร์ดแวร์บางส่วนที่เกี่ยวข้องกับการใช้ตัวตรวจจับแยกกันสำหรับแต่ละฟังก์ชัน
ฟังก์ชันนี้ทำได้โดยการเปิดใช้งานคุณสมบัติโหมดการทำงานอิสระของ LD-200/202 ทำให้สามารถทำงานได้อย่างมีประสิทธิภาพในความจุคู่
