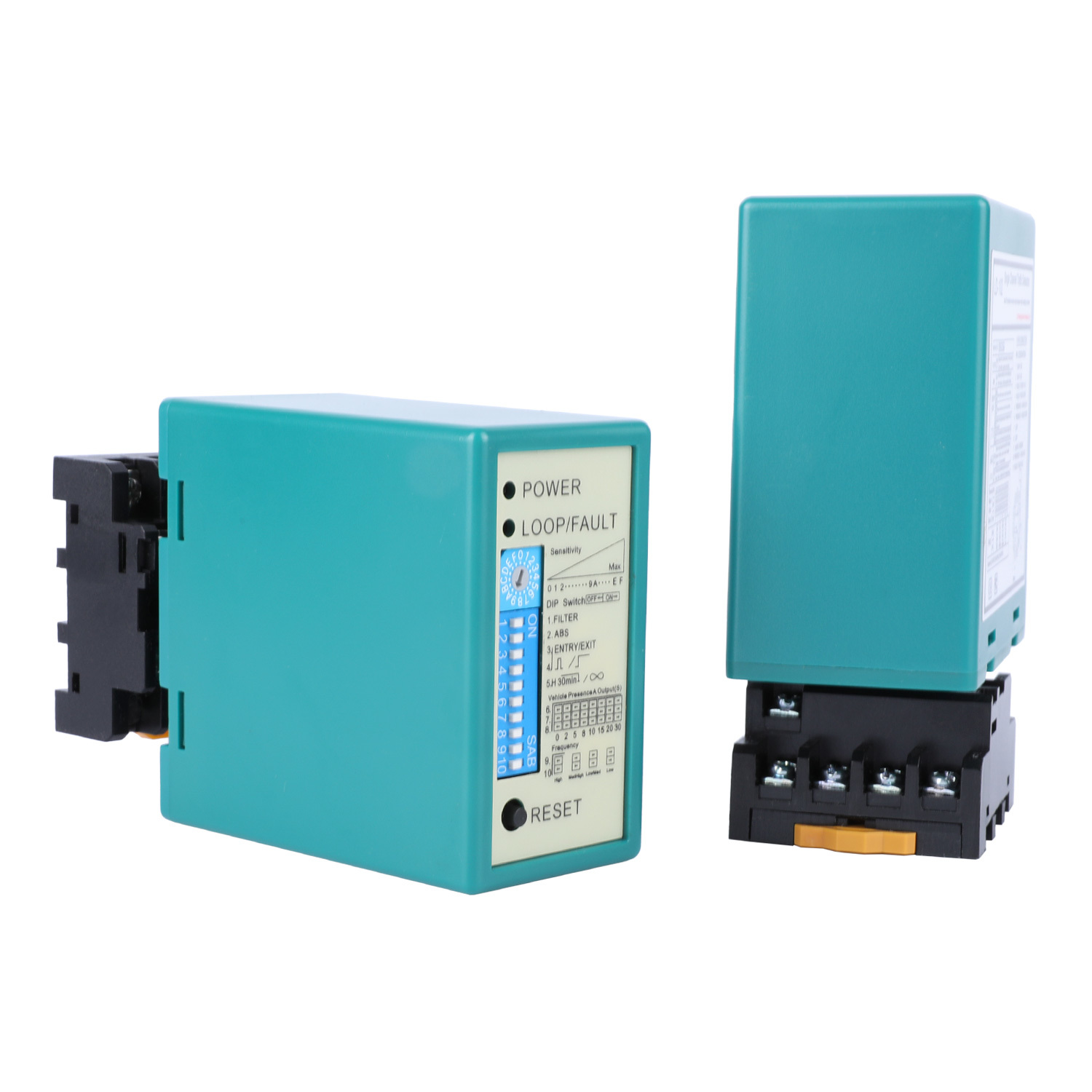

เครื่องตรวจจับแบบวน LD Series แบบช่องสัญญาณเดี่ยวและคู่ ความไวสูง พร้อมตัวเรือนกันน้ำ

สถานที่กำเนิด	จีน
ชื่อแบรนด์	JUTAI
ได้รับการรับรอง	CE
หมายเลขรุ่น	แอลดี-202
เอกสาร	LD-200.202.pdf
จำนวนสั่งซื้อขั้นต่ำ	1
ราคา	negotiable
รายละเอียดการบรรจุ	กล่องกระดาษ
เวลาการส่งมอบ	5 - 8 วันทำการ
เงื่อนไขการชำระเงิน	T/T,L/C,D/A,D/P,Western Union,PayPal,MoneyGram,Alipay
สามารถในการผลิต	1,000 ชิ้นต่อเดือน

ติดต่อฉันเพื่อตัวอย่างฟรีและคูปอง

WhatsApp:0086 18588475571

วีแชท: 0086 18588475571

สกายเป้: sales10@aixton.com

หากคุณมีปัญหา เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง

รายละเอียดสินค้า

ข้อกำหนดด้านพลังงาน	12-24V	ช่วงการหมุนตัวเอง	20-2000uh
ความไว	16-Way เลือกได้/ สูงสุด 0.010% Dl/L/ต่ําสุด 2.56%	อุณหภูมิปฏิบัติการ	-40 ~ +70 ℃
เวลาตอบสนอง	การเปิด 10-90ms / การปิด 10-90ms	ข้อมูลจำเพาะ	13.68.65.2
เน้น	เครื่องตรวจจับแบบวน LD Series ความไวสูง , ตัวเรือนกันน้ำสำหรับเครื่องตรวจจับแบบวน , เครื่องตรวจจับแบบวน ช่องสัญญาณเดี่ยวและคู่

ฝากข้อความ

รายละเอียดสินค้า

เครื่องตรวจจับแบบวน LD Series แบบช่องสัญญาณเดี่ยวและคู่ ความไวสูง พร้อมตัวเรือนกันน้ำ 0

เครื่องตรวจจับวงจร LD ซีรีส์: ช่องเดียวและสองช่องที่มีความรู้สึกสูงและห้องพักกันอากาศ

เครื่องตรวจจับวงจรวงจร JUTAI LD ซีรีส์ (ช่องเดียว LD100/LD102 และช่องสอง LD200/LD202) เป็นการตรวจสอบรถยนต์ในระดับอุตสาหกรรมปรับแต่งสําหรับการใช้งานภายนอกและภายในที่รุนแรง รวมถึงการจัดการที่จอดรถ, การควบคุมการจราจร, และอุตสาหกรรมประตูอัตโนมัติ ซีรี่ย์นี้รวมการตรวจจับความแม่นยําปรับกับความทนทานที่แข็งแรงและสภาพแวดล้อมที่มีการจราจรสูง.

ซีรี่ย์ LD ของเราครอบคลุม 2 แบบหลัก เพื่อตอบสนองความต้องการการตรวจจับที่หลากหลาย

โมเดลช่องเดียว (LD100 AC / LD102 DC): อุปกรณ์พร้อมการปรับความรู้สึกสูง 16 ระดับ เหมาะสําหรับกรณีการตรวจพบตัว / กระแทกพื้นฐาน เช่น การเปิดประตูและการตรวจจับเส้นทางเดียว
โมเดลสองช่อง (LD200 AC / LD202 DC): มีคุณสมบัติความรู้สึกสูงที่อิสระ 8 ระดับต่อช่อง + การตรวจจับทิศทาง, ออกแบบสําหรับกรณีการใช้งานที่ก้าวหน้า เช่น การนับเข้า/ออก และการติดตามการจราจรสองทิศทาง

เครื่องตรวจจับซีรีส์ LD ทั้งหมดมีตัวเรือนกันอากาศที่ได้รับการจัดอันดับ IP, รับรองการป้องกันจากน้ํา, ฝุ่น, และการกัดกรอง

ลักษณะสําคัญ (ข้อดีหลักของซีรีส์LD)

ความละเอียดความรู้สึกสูง: รูปแบบช่องเดียวสามารถปรับความรู้สึกได้ 16 ระดับ (0.015% ∼0.8% DL/L) รูปแบบช่องสองสามารถปรับความรู้สึกได้อิสระ 8 ระดับต่อช่องความรู้สึกสูงนี้ทําให้สามารถตรวจจับรถยนต์ขนาดเล็ก (จักรยานยนต์, รถยนต์ขนาดเล็ก) และรถยนต์หนักขนาดใหญ่ (รถบรรทุก, รถรับจ้าง) เช่นกัน, ลดการก่อการร้ายจากเศษโลหะหรือการแทรกแซงสิ่งแวดล้อมให้น้อยที่สุด
บ้านกันอากาศที่ได้รับการจัดอันดับ IP: โครงสร้างที่แข็งแกร่งและปิดปิดป้องกันการเข้าของน้ํา, การสะสมฝุ่นและการกัดกรอง, ตอบสนองกับมาตรฐานอุตสาหกรรมกันอากาศ เหมาะสําหรับการติดตั้งภายนอกในฝน, น้ําหิมะ, ความชื้นและสภาพแวดล้อมอุตสาหกรรมที่มีฝุ่น.
การตรวจจับทิศทางสองช่อง (LD200/LD202 เฉพาะ): 3 รูปแบบทิศทางที่สามารถตั้งค่าได้ ระบุทิศทางการเดินทางของรถยนต์อย่างแม่นยํา (CH1→CH2 หรือ CH2→CH1) รองรับการนับการเข้า/ออก และการวิเคราะห์กระแสการจราจรสองทิศทาง
ความทนทานในระดับอุตสาหกรรม: ระยะอุณหภูมิการทํางานที่กว้าง (-40 °C ถึง + 70 °C) และความอดทนความชื้นที่ไม่ปรับความชื้นถึง 95%, พร้อมกับกระเป๋าสะพัดจากอากาศ, รับประกันผลงานที่น่าเชื่อถือในสภาพที่รุนแรง
การออกแบบป้องกันการแทรกแซง: ความถี่ที่สามารถเลือกได้ 4 ขั้นตอน (20 ̊80 kHz สําหรับช่องเดียว; 20 ̊100 kHz สําหรับช่องสอง) ยกเลิกการพูดข้ามกับวงจรติดต่อกัน, โครงสร้างโลหะ, หรืออุปกรณ์อิเล็กทรอนิกส์
การตั้งค่าและการบูรณาการง่าย: การควบคุมสวิตช์ DIP สําหรับความรู้สึก, ความถี่, และโหมดการทํางาน (การมีตัวตน/แรงผลักดัน/ทิศทาง); ปุ่มรีเซ็ตด้วยมือสําหรับการตั้งค่าอย่างรวดเร็วและระบบควบคุมการเข้าถึง.
ติดตามสถานะในเวลาจริง: ตัวชี้วัด LED สําหรับพลังงาน สถานะการตรวจจับ และความผิดพลาดวงจร (วงจรสั้น/เปิด) ทําให้การแก้ไขปัญหาได้อย่างรวดเร็วเพื่อลดเวลาหยุดทํางาน

สรุปรายละเอียดเทคนิค

ปริมาตร	ช่องเดียว (LD100 / LD102)	ช่องสองช่อง (LD200 / LD202)
พลังงาน	100-240V AC หรือ 12-24V DC	100-240V AC หรือ 12-24V DC
ช่องทางการตรวจจับ	1	2 ช่องทางอิสระ
การปรับความรู้สึก	ระดับ 16 (ความรู้สึกสูง)	8 ระดับต่อช่อง (ความรู้สึกสูง)
การเลือกความถี่	4 ขั้นตอน (2080 kHz)	4 ขั้นตอน (20?? 100 kHz)
การตรวจจับทิศทาง	ไม่สามารถใช้ได้	ใช่ (3 รูปแบบ, เครื่องปรับเปลี่ยน DIP สามารถตั้งค่าได้)
การจัดอันดับความทนทานต่ออากาศ	บ้านกันอากาศที่ได้รับการจัดอันดับ IP	บ้านกันอากาศที่ได้รับการจัดอันดับ IP
อุณหภูมิการทํางาน	-40°C ถึง +70°C	-40°C ถึง +70°C
ความทนทานต่อความชื้น	สูงสุด 95% RH (ไม่หมัก)	สูงสุด 95% RH (ไม่หมัก)
การออกของเรเล่	2 (การมีตัว + จันทน์/ความผิด)	2 (ช่องละ 1 ช่อง: COM + NO)
เวลาตอบสนอง	10 ¢ 90 ms	10 ¢ 90 ms
ระยะความอ่อนแอของวงจร	20 ‰ 2000 μH	20~2000 μH ต่อช่อง

คู่มือการติดตั้งลุป

ขอบวงจรวงจร	แนะนําการหมุนสาย
3'4 เมตร	6 รอบ
ขนาด 4'6 เมตร	5 รอบ
6 ̊10 เมตร	4 รอบ
10-20 เมตร	3 รอบ
กว่า 20 เมตร	2 รอบ
หมายเหตุการติดตั้ง	หลังคากันอากาศสามารถติดตั้งภายนอก; สายลุ้นปิดด้วย epoxy วางไวเพื่อทนต่อการจราจรทางถนนและสภาพแวดล้อมติดตั้งวงกลมห่างกัน 1 เมตร ตลอดเส้นทางการเดินทาง.

การใช้งานที่เหมาะสม

ช่องเดียว (LD100/LD102)

อัตโนมัติประตูจอดรถกลางแจ้ง
การเปิดประตูอุตสาหกรรม (โกดัง, ท่าบรรทุก)
ระบบควบคุมประตูหลุมรักษาความปลอดภัย
การตรวจจับพื้นฐานของรถยนต์สําหรับจุดเข้าถึง

ช่องสองช่อง (LD200/LD202)

ระบบนับการเข้า/ออกของลานจอดรถกลางแจ้ง
การติดตามกระแสการจราจรและการวิเคราะห์ทิศทาง
การจัดหมวดหมู่รถยนต์ที่เก็บค่าธรรมเนียม
การควบคุมการเข้าถึงสองเลนในอุตสาหกรรม
การจัดการจราจรสองทิศทางสําหรับถนน

ทําไมต้องเลือก JUTAI LD Series Loop Detectors?

ความรู้สึกสูงและการออกแบบที่ทนทานกับสภาพอากาศ: ปรับปรุงให้เหมาะกับสภาพแวดล้อมกลางแจ้งและที่รุนแรง เพื่อให้การตรวจจับมีความแม่นยําและทนทาน
สายพันธุ์สินค้าครบวงจร: โมเดลช่องเดียวและช่องสอง เพื่อตอบสนองความต้องการการตรวจสอบพื้นฐานและระดับสูง
ประสบการณ์มากกว่า 15 ปี: มีความเชี่ยวชาญในเทคโนโลยีการตรวจจับรถยนต์ ด้วยการทดสอบก่อนการจัดส่งที่เข้มงวดเพื่อความน่าเชื่อถือ
การสนับสนุน OEM/ODM: การแก้ไขที่สามารถปรับปรุงได้ตามความต้องการของโครงการ
การรับประกัน 2 ปี: มีการรับประกันจากผู้ผลิต 2 ปี และมีการสนับสนุนทางเทคนิค

การเลือกรุ่น LD Series ที่เหมาะสม

เลือกLD100/LD102 (ช่องเดียว)สําหรับการตรวจสอบความรู้สึกสูงของพื้นฐาน / การตรวจสอบแรงผลักดันในสภาพแวดล้อมกลางแจ้งหรือภายใน
เลือกLD200/LD202 (ช่องสอง)สําหรับการตรวจจับทิศทางความรู้สึกสูง การนับการเข้า/ออก หรือการติดตามสองโซน

สั่งตอนนี้

ติดต่อเราวันนี้เพื่อขอตัวอย่าง, รับอัตราส่วนจําเพาะ, หรือปรึกษารายละเอียดทางเทคนิคและการทํางานที่น่าเชื่อถือสําหรับโครงการตรวจจับยานยนต์ของคุณ.

เครื่องตรวจจับแบบวน LD Series แบบช่องสัญญาณเดี่ยวและคู่ ความไวสูง พร้อมตัวเรือนกันน้ำ 1

เครื่องตรวจจับแบบวน LD Series แบบช่องสัญญาณเดี่ยวและคู่ ความไวสูง พร้อมตัวเรือนกันน้ำ 2

เครื่องตรวจจับแบบวน LD Series แบบช่องสัญญาณเดี่ยวและคู่ ความไวสูง พร้อมตัวเรือนกันน้ำ 3

ความสัมพันธ์

ตัวชี้วัดและสวิตช์:

Power LED (RED): ไฟส่องเพื่อแสดง "Power ON"
ไลด์ตรวจสอบ CH1:
- เสมอ: แสดงการตรวจพบรถ
- คลื่นช้า: แสดงว่าวงจรสั้นหรือการหมุนไม่เพียงพอหลังจากวงจร
- การสับสับอย่างรวดเร็ว: แสดงว่าวงจรเปิดวงจรหรือการบิดเกินขั้นหลังจากวงจร
ไลด์การตรวจสอบ CH2:
- เสมอ: แสดงการตรวจพบรถ
- คลื่นช้า: แสดงว่าวงจรสั้นหรือการหมุนไม่เพียงพอหลังจากวงจร
- การสับสับอย่างรวดเร็ว: แสดงว่าวงจรเปิดวงจรหรือการบิดเกินขั้นหลังจากวงจร

การเลือกความรู้สึก:

การปรับความรู้สึกและความถี่ถูกอํานวยความสะดวกผ่านการตั้งค่าสวิตช์ดิบ 7 ทางและสวิตช์ดิบ 10 ทาง
ผู้ใช้สามารถเลือกจาก 8 การตั้งค่าความรู้สึกที่แตกต่างกัน โดยการตั้งค่าตําแหน่งสวิทช์ดิบตามตารางที่ให้
สวิทช์ดิบ 6, 7, และ 8 กํากับความรู้สึก CH1 ตั้งแต่ 0.8 (ความรู้สึกน้อยที่สุด) ถึง 0.015 (ความรู้สึกสูงสุด)
สวิทช์ดิบ 3, 4 และ 5 ควบคุมความรู้สึกของ CH2 ตั้งแต่ 0.8 (ความรู้สึกน้อยที่สุด) ถึง 0.015 (ความรู้สึกสูงสุด)

3.สวิตช์ 1=S1 : ช่อง 1 เลือกฟังก์ชันลุป (สวิตช์ดิบ 10 ทาง)

(1) ((สวิตช์ 1) DIP 1 & DIP 2 ความรู้สึกพิเศษเพิ่มสําหรับทั้ง trailer (ช่องทั้งสอง)

(2) ((สวิทช์ 1=S1) D3, D4, D5 และ (สวิทช์ 2=S2) D1, D2 การตั้งค่าฟังก์ชันพิเศษ (โหมด1, 2, 3 การตรวจจับทิศทาง โหมด 4, 5, 6 โหมดปกติ การตรวจสอบวงจรสองแยก)

(3) ((สวิทช์ 1=S1) D6 & D7 & D8 และ (สวิทช์ 2=S2) D3 & D4 & D5 การตั้งค่า CH1 และ CH2 การเลือกความรู้สึก (เลือกแปดระดับ)

(4) ((สวิทช์ 1=S1) D9 & D10 และ (สวิทช์2=S2) D6, D7 ความถี่การตั้งค่า (20 K ถึง 100 KHz)

* ปุ่มรีเซ็ต: กรุณาสังเกต: LD-200 ต้องรีเซ็ตทุกครั้งที่มีการเปลี่ยนแปลงการตั้งค่าในการสวิทช์ Dip

ข้อควรระวังในการติดตั้งและการแก้ปัญหา

ขนาดการตัดโค้ลและแนวทางการฝังเป็นเช่นที่แสดงในแผนภูมิด้านขวา
แนะนําให้ใช้สายไฟร์มักเนติกสําหรับโค้ลอัดแรง มีความยาวรวมสูงสุด 500 เมตร
ขนาดการตัดของโค้ลควรเป็นสี่เหลี่ยมที่มีความยาว 1.0 ถึง 2.0 เมตรและความกว้าง 0.8 ถึง 1.2 เมตร โดยหลีกเลี่ยงมุมขวาในมุมเท่าที่จะทําได้
รายละเอียดการติดตั้งที่แนะนํา ของการหมุนโค้ลทั่วไปพื้นฐาน

เมื่อการติดตั้ง, กรุณาเก็บปลั๊กของผลิตภัณฑ์และซ็อตในทิศทางตั้ง

การใช้งาน

เครื่องตรวจจับวงจรรถยนต์แบบสองช่อง JUTAI LD200/202 มีฟังก์ชันการจําแนกทิศทาง เหมาะสําหรับกรณีการเข้าและออกหลายช่องเดียวเมื่อบูรณาการกับ JUTAI เครื่องควบคุมประตูเดียว (รุ่น: AC-11), JUTAI gate barrier (Model: BR-110) และ JUTAI long-range RFID reader (Model: PUHF-9) พร้อมกับโค้ลลุปความต้านทานอุณหภูมิสูง (Model: JTHT-11)มันเป็นคําตอบที่เรียบร้อยสําหรับระบบควบคุมการเข้า/ออกแบบช่องเดียว.

หลักการทํางานคือ

ขั้นตอนการเข้า:
- เมื่อรถยนต์เข้ามาในชุมชนหรือที่จอดรถ สองวงกลมลุ้นถูกกดพร้อมกัน
- เครื่องตรวจจับวงจรช่องสอง JUTAI (LD-200/202) ทําให้เครื่องอ่าน UHF ที่ตั้งอยู่ที่ทางเข้าทํางาน
- ตัวอ่าน UHF อ่าน ID การ์ดและส่งมันไปยังเครื่องควบคุม (AC-11) ผ่านการออก Wiegand
- เครื่องควบคุมตรวจสอบความเป็นจริงของ ID และส่งสัญญาณรีเล่ย์เพื่อเปิดรั้วประตู
- รถเข้าสู่ชุมชนหรือที่จอดรถ และเมื่อมันผ่านประตูขั้ว
- เครื่องตรวจจับลุปช่องเดียว JUTAI (LD-100/102) รับประกันความปลอดภัยและการทํางานป้องกันการแตกระหว่างกระบวนการนี้
ขั้นตอนการออก:
- เมื่อรถออกจากชุมชนหรือที่จอดรถ มันผ่านเครื่องอ่าน UHF ภายใน
- LD-200 / LD-202 เริ่มการอ่าน UHF ซึ่งอ่านการ์ดและส่ง ID ไปยังตัวควบคุม
- เครื่องควบคุมตรวจสอบความเป็นจริงของบัตรประจําตัว และส่งสัญญาณรีเล่ย์ เพื่อเปิดประตูปิดให้รถออก
- ขณะที่รถผ่านประตูขั้ว แขนขั้วลดลงโดยอัตโนมัติ
- LD-100/102 ให้ความปลอดภัยและ anti-smashing functionality ระหว่างกระบวนการนี้
การรับรู้ทิศทาง:
- ฟังก์ชันการจําทิศทางของ LD-200/LD-202 รับประกันว่าตัวตรวจจับวงจรช่องสองจะไม่กระตุ้นสัญญาณอีกครั้งเมื่อรถผ่านเครื่องอ่าน UHF อื่นโดยบันทึกเพียงบันทึกการเข้าหรือการออกในระบบ.

เครื่องตรวจจับวงจรแบบช่องสอง JUTAI LD-200/202 สามารถทํางานได้เช่นกันเป็นเครื่องตรวจจับวงจรแบบช่องเดียวที่อิสระสองตัวโดยมีอุปกรณ์ป้องกันและเครื่องอ่านระยะไกลที่ทั้งทางเข้าและทางออก.

ในการตั้งค่านี้, สายม้วนวงจรหนึ่งถูกใช้ในการกระตุ้นเครื่องอ่านและอ่านบัตร, ในขณะที่สายม้วนวงจรอีกส่วนหนึ่งถูกอุทิศให้กับฟังก์ชันป้องกันการแตกของอุปกรณ์ป้องกัน.โดยใช้ LD-200/202 เป็นสองตัวตรวจจับวงจรอิสระการจัดตั้งนี้ลดบางส่วนของค่าใช้จ่ายของฮาร์ดแวร์ที่เกี่ยวข้องกับการใช้ตัวตรวจจับแยกสําหรับแต่ละฟังก์ชัน

ความสามารถนี้ถูกบรรลุโดยการเปิดให้ใช้ลักษณะ Independent Working Mode ของ LD-200/202 ทําให้มันสามารถทํางานได้อย่างมีประสิทธิภาพในความสามารถคู่นี้

เครื่องตรวจจับแบบวน LD Series แบบช่องสัญญาณเดี่ยวและคู่ ความไวสูง พร้อมตัวเรือนกันน้ำ 15
