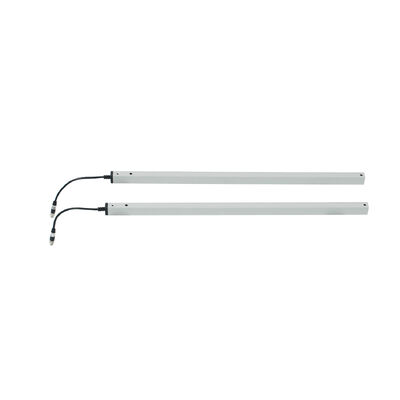

ระบบผ้าม่านแสงความปลอดภัยมืออาชีพสําหรับการจัดการวัสดุและความปลอดภัยประตูอัตโนมัติ

สถานที่กำเนิด	จีน
ชื่อแบรนด์	JUTAI
ได้รับการรับรอง	CE
หมายเลขรุ่น	CL20-8L
เอกสาร	CL05-8L User Manual.pdf
จำนวนสั่งซื้อขั้นต่ำ	1
ราคา	negotiable
รายละเอียดการบรรจุ	การ์ตูน
เวลาการส่งมอบ	5 - 8 วันทำการ
เงื่อนไขการชำระเงิน	T/T,L/C,D/A,D/P,Western Union,PayPal,,Alipay
สามารถในการผลิต	1,000 ชิ้นต่อเดือน

รายละเอียดสินค้า

ระดับ IP	IP67	การทำงาน	ช่องว่าง
ระยะการตรวจจับ	8ม	วัสดุ	อลูมิเนียมอัลลอยด์
คุณสมบัติ	ทนต่อการกัดกร่อน	แรงดันไฟฟ้า	ดีซี12-24v
อุณหภูมิในการทำงาน	-20 ~ 60 ℃	การดำเนินงานในปัจจุบัน	< 50mA
เอาท์พุต	ไม่/ไม่มี,COM	ปัจจุบันทำงาน	<20mA@DC12V-24V
ข้อมูลจำเพาะ	20002115 มม
เน้น	IP67 ระบบการปิดผ้าม่านแสงความปลอดภัย , ผ้าม่านแสงสําหรับการจัดการด้วยวัสดุ , ผ้าม่านความปลอดภัยประตูอัตโนมัติ

ฝากข้อความ

รายละเอียดสินค้า

ระบบม่านแสงนิรภัยระดับมืออาชีพสำหรับจัดการวัสดุและความปลอดภัยของประตูอัตโนมัติ

JUTAI CL20-8L ระบบม่านแสงนิรภัยระดับมืออาชีพ เป็นโซลูชันการตรวจจับเพื่อการป้องกันโดยเฉพาะ ออกแบบมาสำหรับสถานการณ์การจัดการวัสดุและความปลอดภัยของประตูอัตโนมัติ ระบบสร้างกริดการป้องกันที่มองไม่เห็นด้วยลำแสง 8 ลำแสงระหว่างตัวส่งและตัวรับ ซึ่งจะกระตุ้นการตอบสนองด้านความปลอดภัยทันที (เช่น การหยุดอุปกรณ์ การกลับทิศทางประตู) เมื่อบุคลากร วัสดุ หรือเครื่องมือบุกรุกพื้นที่ตรวจจับ สิ่งนี้จะช่วยป้องกันอุบัติเหตุการหนีบ การบดขยี้ หรือการชนกันในกระบวนการจัดการวัสดุ (สายพานลำเลียง, AGV, ท่าเทียบเรือ) และการทำงานของประตูอัตโนมัติ (ประตูความเร็วสูง, ประตูม้วน) โดยทำหน้าที่เป็นส่วนประกอบด้านความปลอดภัยที่สำคัญในสภาพแวดล้อมอุตสาหกรรมและเชิงพาณิชย์

ข้อมูลจำเพาะหลัก

พารามิเตอร์	ข้อมูลจำเพาะ
รุ่น	CL20-8L
แรงดันไฟฟ้าทำงาน	DC12-24V
กระแสไฟฟ้าทำงาน	ตัวส่ง: <65mA @DC12V; ตัวรับ: <20mA @DC12V
การกำหนดค่าเอาต์พุต	เอาต์พุตรีเลย์ NO/NC (ค่าเริ่มต้นคือ NO, สามารถตั้งค่าเป็น NC ได้); มีขั้ว COM
ระดับการป้องกัน	IP67 (กันฝุ่น + กันน้ำ)
วัสดุตัวเรือน	อลูมิเนียมอัลลอยด์
ระยะการทำงาน (ตัวส่งถึงตัวรับ)	1-8m
ความสูงในการป้องกันสูงสุด	1729mm
จำนวนโฟโตเซลล์	8 ลำแสง
ความยาวสายเคเบิล	ตัวส่ง: 8m; ตัวรับ: 4m
ประเภทขั้วต่อ	ตัวส่ง: ขั้วต่อตัวผู้ M8 แบบ 5 พิน; ตัวรับ: ขั้วต่อตัวผู้ M8 แบบ 5 พิน
อุณหภูมิการทำงาน	-20°C ~ +60°C
ฟังก์ชันหลัก	การป้องกันความปลอดภัยในการจัดการวัสดุ + ป้องกันการหนีบประตูอัตโนมัติ + โหมด Blanking (ป้องกันการแจ้งเตือนผิดพลาด)
ไฟแสดงสถานะ LED	ตัวส่ง: สีน้ำเงินคงที่ (การทำงานปกติ); สีแดงกะพริบเร็ว (แรงดันไฟฟ้า <9V or>28V) ตัวรับ: สีแดงคงที่ (วัตถุ/บุคลากรถูกบล็อก); สีน้ำเงินคงที่ (ไม่มีสิ่งกีดขวาง); สีน้ำเงินกะพริบ (เปิดเครื่องครั้งแรก, การจัดตำแหน่งตัวส่ง-ตัวรับไม่ถูกต้อง

ฟังก์ชันและข้อดีหลัก

การป้องกันความปลอดภัยในการจัดการวัสดุ

ปรับให้เข้ากับเวิร์กโฟลว์แบบไดนามิก: ตรวจจับบุคลากรหรือวัสดุใกล้สายพานลำเลียง, AGV หรือท่าเทียบเรือ, กระตุ้นการหยุดอุปกรณ์เพื่อหลีกเลี่ยงการชนกัน
ครอบคลุมกว้าง: ความสูงในการป้องกัน 1729 มม. ครอบคลุมพื้นที่ถ่ายโอนวัสดุ ป้องกันอันตรายจากสินค้าตกหล่นหรือการบุกรุกโดยไม่ตั้งใจ

การป้องกันการหนีบประตูอัตโนมัติโดยเฉพาะ

มุ่งเป้าไปที่ความเสี่ยงในการทำงานของประตู: ป้องกันการหนีบมือ แขนขา หรือวัสดุระหว่างการปิดประตูอัตโนมัติ (ประตูความเร็วสูง, ประตูม้วน)
โหมด Blanking: บล็อกช่องสัญญาณแรกโดยไม่กระตุ้นการตอบสนองด้านความปลอดภัย ปรับให้เข้ากับโครงสร้างช่องว่างประตูและหลีกเลี่ยงการแจ้งเตือนผิดพลาดจากการทำงานของประตูตามปกติ

ประสิทธิภาพที่ทนทานและเชื่อถือได้

การป้องกัน IP67: ทนทานต่อฝุ่น ละอองน้ำ และสภาพแวดล้อมอุตสาหกรรมที่รุนแรง เหมาะสำหรับพื้นที่จัดการวัสดุที่มีฝุ่นหรือความชื้นบ่อยครั้ง
ความสามารถในการปรับอุณหภูมิที่กว้าง: ทำงานได้อย่างเสถียรในห้องเย็นอุณหภูมิต่ำหรือโรงงานอุณหภูมิสูง (-20°C ~ +60°C)
โครงสร้างที่ทนทาน: เปลือกอลูมิเนียมอัลลอยด์ทนทานต่อการสึกหรอทางกล การสั่นสะเทือน และการกัดกร่อนจากอุปกรณ์จัดการวัสดุ

การติดตั้งและใช้งานง่าย

การเดินสายแบบมีสี: ทำให้การเชื่อมต่อกับระบบควบคุมการจัดการวัสดุและแผงประตูอัตโนมัติง่ายขึ้น
ไฟแสดงสถานะ LED ที่ใช้งานง่าย: ช่วยให้ตรวจสอบสถานะได้อย่างรวดเร็ว (ปกติ/ถูกบล็อก/การจัดตำแหน่งไม่ถูกต้อง/ปัญหาแรงดันไฟฟ้า) โดยไม่ต้องใช้เครื่องมือระดับมืออาชีพ
เอาต์พุตที่กำหนดค่าได้: รองรับการสลับ NO/NC ผ่านการทำงานง่ายๆ เพื่อให้เข้ากับข้อกำหนดของระบบควบคุมที่แตกต่างกัน

คู่มือการเดินสาย

ส่วนประกอบ	สีสายไฟ	ฟังก์ชัน	หมายเหตุ
ตัวส่ง	สีแดง	แหล่งจ่ายไฟบวก DC12-24V	เชื่อมต่อกับขั้วบวกของแหล่งจ่ายไฟ
ตัวส่ง	สีดำ	กราวด์ (GND)	เชื่อมต่อกับขั้วลบของแหล่งจ่ายไฟ
ตัวส่ง	สีเขียว	สำรอง	ไม่จำเป็นต้องเชื่อมต่อในการใช้งานพื้นฐาน
ตัวส่ง	สีเหลือง	สำรอง	ไม่จำเป็นต้องเชื่อมต่อในการใช้งานพื้นฐาน
ตัวส่ง	สีขาว	สำรอง	ไม่จำเป็นต้องเชื่อมต่อในการใช้งานพื้นฐาน
ตัวรับ	สีแดง	แหล่งจ่ายไฟบวก DC12-24V	เหมือนกับการเชื่อมต่อแหล่งจ่ายไฟของตัวส่ง
ตัวรับ	สีดำ	กราวด์ (GND)	เหมือนกับการเชื่อมต่อกราวด์ของตัวส่ง
ตัวรับ	สีเขียว	เอาต์พุต NO/NC (ค่าเริ่มต้น NO)	เชื่อมต่อกับอินพุตสัญญาณของระบบควบคุมการจัดการวัสดุ/ประตู
ตัวรับ	สีเหลือง	NC ที่กำหนดค่าได้	เปิดใช้งานผ่านการตั้งค่าโหมด Blanking
ตัวรับ	สีขาว	ขั้วร่วม (COM)	ขั้วที่ตรงกันสำหรับเอาต์พุต NO/NC

คำเตือนที่สำคัญ: ห้ามเชื่อมต่อขั้ว NO/NC กับขั้วบวกของแหล่งจ่ายไฟ เพราะจะทำให้รีเลย์ออปติคัลเสียหาย

ขั้นตอนการตั้งค่าโหมด Blanking และ NC

เปิดระบบและยืนยันการเดินสายที่ถูกต้อง
ภายใน 1 นาทีหลังจากเปิดเครื่อง ให้แตะสายสีเขียวของตัวรับกับสาย GND (สายสีดำ) ห้าครั้ง
สังเกตไฟสีแดงของตัวรับกะพริบเพื่อยืนยันการเปิดใช้งาน: สายสีเหลืองจะเปลี่ยนเป็นโหมด NC และเปิดใช้งานโหมด Blanking

สถานการณ์การใช้งาน

การจัดการวัสดุ

ระบบสายพานลำเลียง (จุดโหลด/ขนถ่าย, สถานีถ่ายโอน)
เส้นทางรถลำเลียงอัตโนมัติ (AGV)
ท่าเทียบเรือ (ประตูถ่ายโอนวัสดุ)
สายการบรรจุภัณฑ์ (ใกล้เครื่องจักรเคลื่อนที่)
จุดเข้าถึงระบบจัดเก็บ/เรียกคืนคลังสินค้า

ประตูอัตโนมัติ

ประตูความเร็วสูง (สายการผลิต, ศูนย์โลจิสติกส์)
ประตูม้วน (คลังสินค้า, ทางเข้าด้านหลังร้านค้าปลีก)
ประตูบานเลื่อนอุตสาหกรรม (โรงงาน)
ประตูห้องเย็น (สถานที่จัดเก็บวัสดุ)

การแก้ไขปัญหา

อาการผิดปกติ	สาเหตุที่เป็นไปได้	วิธีแก้ไข
ไฟสีน้ำเงินของตัวรับกะพริบหลังเปิดเครื่อง	ตัวส่งและตัวรับไม่อยู่ในแนวเดียวกัน	ปรับตำแหน่งของทั้งสองยูนิตใหม่เพื่อให้แน่ใจว่าอยู่ในแนวขนานกัน
ไฟสีแดงของตัวส่งกะพริบเร็ว	แรงดันไฟฟ้าแหล่งจ่ายไฟ <9V or>28V	ตรวจสอบและรักษาเสถียรภาพของแหล่งจ่ายไฟให้เป็นไปตามข้อกำหนด DC12-24V
ม่านแสงทำงานปกติ แต่ไม่มีการดำเนินการด้านความปลอดภัย (อุปกรณ์/ประตู)	การเดินสายผิดพลาด	ตรวจสอบการเดินสายอีกครั้งตามคู่มือการเดินสาย ตรวจสอบให้แน่ใจว่า NO/NC เชื่อมต่อกับขั้วสัญญาณควบคุมที่ถูกต้อง
ไม่สามารถเข้าสู่โหมด Blanking ได้	1. แสงรั่วระหว่างการปิดประตู 2. ลำแสงล่างสุดถูกบล็อกโดยเศษวัสดุ/วัสดุ 3. ประตู/สิ่งกีดขวางไม่เป็นไปตามระยะการบล็อกต่อเนื่องขั้นต่ำ	1. แก้ไขซีลประตูเพื่อป้องกันแสงรั่ว 2. กำจัดเศษวัสดุหรือวัสดุที่บล็อกลำแสง 3. ปรับประตูหรือสิ่งกีดขวางให้เป็นไปตามข้อกำหนดระยะการบล็อกต่อเนื่อง

ข้อควรระวังในการใช้งานและการบำรุงรักษา

เก็บสายเคเบิลที่เชื่อมต่อให้ห่างจากตัวนำแรงดันไฟฟ้าสูง/กระแสไฟฟ้าสูง เพื่อหลีกเลี่ยงการรบกวนหรือความเสียหาย
เช็ดเลนส์ตัวส่ง/ตัวรับเป็นประจำด้วยผ้านุ่มแห้งเพื่อขจัดฝุ่น คราบวัสดุ หรือการควบแน่น
ห้ามงอ บิด หรือดึงสายเคเบิลแรงๆ หลีกเลี่ยงการขีดข่วนเลนส์อินฟราเรด
ป้องกันแสงแดดโดยตรงหรือแหล่งกำเนิดแสงอินฟราเรดอื่นๆ ส่องไปยังตัวรับ (เพื่อหลีกเลี่ยงการกระตุ้นผิดพลาด)
ตรวจสอบให้แน่ใจว่าประตูหรือสิ่งกีดขวางที่ใช้สำหรับโหมด Blanking เป็นไปตามข้อกำหนดระยะการบล็อกต่อเนื่องขั้นต่ำ

สำหรับความช่วยเหลือด้านเทคนิค การปรับแต่ง หรือสอบถามข้อมูลจำนวนมาก โปรดเยี่ยมชมเว็บไซต์อย่างเป็นทางการของเรา: https://www.accesssecuritysolution.com/
