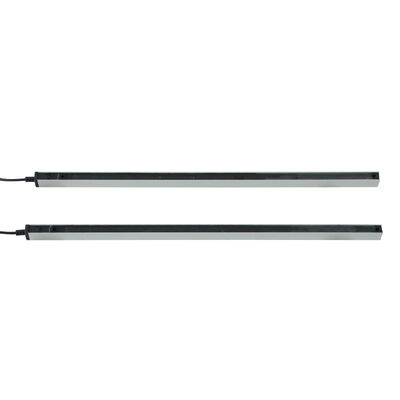

โฟโตอิเล็กทริกแบร์ริเออร์ IP67 สำหรับประตูความเร็วสูงในห้องเย็นและอุตสาหกรรม

ข้อมูลจำเพาะหลัก (ตารางพารามิเตอร์โดยละเอียด)

ข้อดีหลัก (ออกแบบมาสำหรับห้องเย็นและประตูความเร็วสูง)

1. การป้องกัน IP67 ที่ทนทาน

• กันฝุ่นได้อย่างสมบูรณ์และทนทานต่อการแช่น้ำชั่วคราว ทนทานต่อการล้างด้วยแรงดันสูง ฝุ่น และความชื้น
• เหมาะสำหรับความชื้นในห้องเย็น ฝุ่นในอุตสาหกรรม และประตูความเร็วสูงที่ติดตั้งภายนอกอาคาร

2. การปรับตัวเข้ากับห้องเย็น

• การทำงานที่เสถียรตั้งแต่ -20°C ถึง +60°C; ช่วงขยายเสริมสำหรับห้องเย็นจัด (-25°C)
• ทนทานต่อการควบแน่นและการแข็งตัว ทำให้มั่นใจได้ถึงความปลอดภัยอย่างต่อเนื่องในห้องแช่แข็งและคลังสินค้าห้องเย็น

3. โหมดการทำงานคู่

• โหมดการป้องกันมาตรฐาน: การป้องกันพื้นที่ทั้งหมด—การขัดจังหวะลำแสงใดๆ จะทำให้เกิดเอาต์พุตความปลอดภัยทันที (เหมาะสำหรับการป้องกันบุคลากร)
• โหมด Blanking (Muting): อนุญาตให้โครงสร้างประตูผ่านได้อย่างปลอดภัยโดยไม่มีสัญญาณเตือนผิดพลาด ออกแบบมาสำหรับขอบนำของประตูความเร็วสูง

4. ความเข้ากันได้กับประตูความเร็วสูง

• ≤20ms เวลาตอบสนองที่รวดเร็วตรงกับความเร็วในการทำงานของประตูความเร็วสูง ขจัดความล่าช้าด้านความปลอดภัย
• ตัวเลือกความยาวหลายแบบ (500 มม.–2500 มม.) และลำแสง (8/16) เหมาะสมกับขนาดประตูความเร็วสูงที่แตกต่างกัน

5. การรวมและการวินิจฉัยที่ง่ายดาย

• สายเคเบิลที่มีรหัสสีและขั้วต่อ M8 5 ขาช่วยลดความซับซ้อนในการเดินสายไปยังตัวควบคุมประตูหรือรีเลย์ความปลอดภัย
• ตัวช่วยการจัดตำแหน่งในตัวและขายึดแบบปรับได้ช่วยให้ติดตั้งบนโครงประตูต่างๆ ได้อย่างรวดเร็ว
• ไฟ LED แสดงสถานะภาพให้สถานะพลังงาน การจัดตำแหน่ง และการปิดกั้นได้อย่างรวดเร็ว

คู่มือการเดินสาย (ตารางมาตรฐาน)

คำเตือนที่สำคัญ

• ห้ามเชื่อมต่อขั้วต่อ NO/NC กับขั้วบวกของแหล่งจ่ายไฟ—สิ่งนี้จะทำให้รีเลย์ออปติคัลเสียหาย

ขั้นตอนการเปิดใช้งานโหมด Blanking

1. เปิดเครื่องและยืนยันการเดินสายที่ถูกต้อง
2. ภายใน 1 นาทีหลังจากเปิดเครื่อง ให้แตะสายสีเขียวของตัวรับสัญญาณกับ GND (สายสีดำ) ห้าครั้ง
3. ไฟสีแดงของตัวรับสัญญาณกะพริบเพื่อยืนยันการเปิดใช้งาน: สายสีเหลืองเปลี่ยนเป็นโหมด NC และเปิดใช้งานโหมด Blanking

สถานการณ์การใช้งาน (รายการเป้าหมาย)

ห้องเย็น

• ประตูห้องเย็น ทางเข้าห้องแช่แข็ง ประตูทางเข้าคลังสินค้าห้องเย็น
• ประตูทางเข้าการถ่ายโอนวัสดุในสถานที่จัดเก็บอุณหภูมิต่ำ

ประตูความเร็วสูงในอุตสาหกรรม

• ประตูม้วนขึ้นความเร็วสูง ประตูสวิงแบบรวดเร็ว ประตูอุตสาหกรรมแบบแบ่งส่วน
• ประตูความเร็วสูงของศูนย์โลจิสติกส์ ประตูความเร็วสูงของสายการผลิตในโรงงาน

การตั้งค่าอุตสาหกรรมอื่นๆ

• ประตูท่าเทียบเรือ ประตูอัตโนมัติคลังสินค้า ประตูโรงงานแปรรูปอาหาร
• การป้องกันขอบเขตเครื่องจักร (สายพานลำเลียง เครื่องบรรจุภัณฑ์) ใกล้ประตู

การแก้ไขปัญหา (ตารางปัญหา-วิธีแก้ไข)

ข้อควรระวังในการใช้งานและการบำรุงรักษา (ข้อควรจำหลัก)

• เก็บสายเคเบิลให้ห่างจากตัวนำไฟฟ้าแรงสูง/กระแสสูงเพื่อหลีกเลี่ยงการรบกวน
• เช็ดเลนส์ตัวส่งสัญญาณ/ตัวรับสัญญาณเป็นประจำด้วยผ้าแห้งนุ่มๆ เพื่อขจัดฝุ่น การควบแน่น หรือน้ำแข็ง (สำคัญสำหรับห้องเย็น)
• ห้ามงอ บิด หรือดึงสายเคเบิลอย่างแรง หลีกเลี่ยงการขีดข่วนเลนส์อินฟราเรด
• ป้องกันไม่ให้แสงแดดโดยตรงหรือแหล่งกำเนิดแสงอินฟราเรดส่องไปยังตัวรับสัญญาณ (หลีกเลี่ยงการทริกเกอร์ผิดพลาด)
• ในห้องเย็น ให้ติดตั้งให้ห่างจากการสัมผัสโดยตรงกับน้ำแข็ง/น้ำค้างแข็งเพื่อป้องกันตัวเรือนและเลนส์
