เซ็นเซอร์ความปลอดภัยแบบอินฟราเรดสำหรับประตูม้วน พร้อมระบบป้องกันการหนีบ
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | JUTAI |
| ได้รับการรับรอง | CE |
| หมายเลขรุ่น | CL20-8L |
| เอกสาร | CL05-8L User Manual.pdf |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | negotiable |
| รายละเอียดการบรรจุ | การ์ตูน |
| เวลาการส่งมอบ | 5 - 8 วันทำการ |
| เงื่อนไขการชำระเงิน | T/T,L/C,D/A,D/P,Western Union,PayPal,,Alipay |
| สามารถในการผลิต | 1,000 ชิ้นต่อเดือน |
รายละเอียดสินค้า
| ระดับ IP | IP67 | การทำงาน | ช่องว่าง |
|---|---|---|---|
| ระยะการตรวจจับ | 8ม | วัสดุ | อลูมิเนียมอัลลอยด์ |
| คุณสมบัติ | ทนต่อการกัดกร่อน | แรงดันไฟฟ้า | ดีซี12-24v |
| อุณหภูมิในการทำงาน | -20 ~ 60 ℃ | การดำเนินงานในปัจจุบัน | < 50mA |
| เอาท์พุต | ไม่/ไม่มี,COM | ปัจจุบันทำงาน | <20mA@DC12V-24V |
| ข้อมูลจำเพาะ | 2000*21*15 มม | ||
| เน้น | เซ็นเซอร์ความปลอดภัยอินฟราเรดสำหรับประตูม้วน,เซ็นเซอร์ป้องกันการหนีบสำหรับประตูม้วน,ม่านแสงนิรภัย IP67 สำหรับประตู |
||
รายละเอียดสินค้า

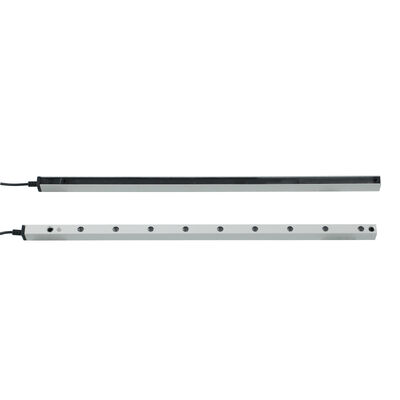

กริดเซ็นเซอร์อินฟราเรดนิรภัยสำหรับประตูม้วนพร้อมระบบป้องกันการหนีบ
JUTAI CL20-8L Infrared Safety Sensor Grid เป็นโซลูชันป้องกันการหนีบโดยเฉพาะสำหรับประตูม้วน ทำหน้าที่สร้างกริดป้องกันที่มองไม่เห็น 8 ลำแสงระหว่างตัวส่งและตัวรับ ทริกเกอร์การทำงานย้อนกลับหรือหยุดประตูทันทีเมื่อมีบุคคล มือ หรือวัตถุเข้ามาในพื้นที่ตรวจจับ ออกแบบมาพร้อมการป้องกันระดับ IP67 และโครงอะลูมิเนียมอัลลอยด์ที่ทนทาน ให้ประสิทธิภาพที่เชื่อถือได้ในสภาพแวดล้อมอุตสาหกรรม เชิงพาณิชย์ และคลังสินค้า
ข้อมูลจำเพาะหลัก
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| รุ่น | CL20-8L |
| แรงดันไฟฟ้าทำงาน | DC12-24V |
| กระแสไฟฟ้าทำงาน | ตัวส่ง: <65mA @DC12V; ตัวรับ: <20mA @DC12V |
| การกำหนดค่าเอาต์พุต | เอาต์พุตรีเลย์ NO/NC (ค่าเริ่มต้น NO, สามารถตั้งค่าเป็น NC ได้); มีขั้ว COM |
| ระดับการป้องกัน | IP67 (กันฝุ่น + กันน้ำ) |
| วัสดุโครงสร้าง | อะลูมิเนียมอัลลอยด์ |
| ระยะการทำงาน (ตัวส่งถึงตัวรับ) | 1-8 เมตร |
| ความสูงป้องกันสูงสุด | 1729 มม. |
| จำนวนโฟโตเซลล์ | 8 ลำแสง |
| ความยาวสายเคเบิล | ตัวส่ง: 8 เมตร; ตัวรับ: 4 เมตร |
| ประเภทขั้วต่อ | ตัวส่ง: ขั้วต่อตัวผู้ M8 แบบ 5 พิน; ตัวรับ: ขั้วต่อตัวผู้ M8 แบบ 4 พิน |
| อุณหภูมิใช้งาน | -20°C ~ +60°C |
| ฟังก์ชันหลัก | ระบบป้องกันการหนีบประตูม้วน + โหมด Blanking (ป้องกันการแจ้งเตือนผิดพลาด) |
| ไฟแสดงสถานะ LED | ตัวส่ง: สีน้ำเงินคงที่ (ทำงานปกติ); สีแดงกะพริบเร็ว (แรงดันไฟฟ้า <9V or>28V) ตัวรับ: สีแดงคงที่ (มีวัตถุ/บุคคลกีดขวาง); สีน้ำเงินคงที่ (ไม่มีสิ่งกีดขวาง); สีน้ำเงินกะพริบ (เปิดเครื่องครั้งแรก, การจัดตำแหน่งผิดพลาด) |
ข้อได้เปรียบหลัก
- การป้องกันการหนีบโดยเฉพาะ: ตรวจจับมือ แขนขา หรือวัตถุใกล้ประตูม้วน ทริกเกอร์การทำงานย้อนกลับประตูทันทีเพื่อป้องกันอุบัติเหตุจากการหนีบ การครอบคลุม 8 ลำแสงเต็มรูปแบบช่วยขจัดจุดบอดด้านความปลอดภัย
- โหมด Blanking สำหรับป้องกันการแจ้งเตือนผิดพลาด: บล็อกช่องสัญญาณแรกโดยไม่ทริกเกอร์การตอบสนองด้านความปลอดภัย ปรับให้เข้ากับโครงสร้างช่องว่างของประตูม้วน ในขณะที่ยังคงการป้องกันการบุกรุกโดยไม่ตั้งใจ
- ทนทานและปรับสภาพแวดล้อมได้: การป้องกันระดับ IP67 ทนทานต่อฝุ่น ละอองน้ำ และสภาพอุตสาหกรรมที่รุนแรง ช่วงอุณหภูมิที่กว้าง (-20°C ~ +60°C) รับประกันการทำงานที่เสถียรในสภาพแวดล้อมที่หลากหลาย
- ติดตั้งและใช้งานง่าย: การเดินสายสีช่วยให้การเชื่อมต่อเป็นเรื่องง่าย ไฟแสดงสถานะ LED ที่ใช้งานง่ายช่วยให้ตรวจสอบสถานะได้อย่างรวดเร็ว ขายึดแบบปรับได้เหมาะกับโครงสร้างวงกบประตูต่างๆ
คู่มือการเดินสาย
| ส่วนประกอบ | สีสายไฟ | ฟังก์ชัน | หมายเหตุ |
|---|---|---|---|
| ตัวส่ง | สีแดง | แหล่งจ่ายไฟบวก DC12-24V | เชื่อมต่อกับขั้วบวกของแหล่งจ่ายไฟ |
| ตัวส่ง | สีดำ | กราวด์ (GND) | เชื่อมต่อกับขั้วลบของแหล่งจ่ายไฟ |
| ตัวส่ง | สีเขียว/เหลือง/ขาว | สำรอง | ไม่จำเป็นต้องเชื่อมต่อสำหรับการใช้งานพื้นฐาน |
| ตัวรับ | สีแดง | แหล่งจ่ายไฟบวก DC12-24V | เหมือนกับการเชื่อมต่อแหล่งจ่ายไฟของตัวส่ง |
| ตัวรับ | สีดำ | กราวด์ (GND) | เหมือนกับการเชื่อมต่อกราวด์ของตัวส่ง |
| ตัวรับ | สีเขียว | NO/NC เอาต์พุต (ค่าเริ่มต้น NO) | เชื่อมต่อกับอินพุตสัญญาณของระบบควบคุมประตูม้วน |
| ตัวรับ | สีเหลือง | NC ที่ตั้งค่าได้ | เปิดใช้งานผ่านการตั้งค่าโหมด Blanking |
| ตัวรับ | สีขาว | COM (ขั้วร่วม) | ขั้วที่ตรงกันสำหรับเอาต์พุต NO/NC |
คำเตือนที่สำคัญ: ห้ามเชื่อมต่อขั้ว NO/NC กับขั้วบวกของแหล่งจ่ายไฟ ซึ่งจะทำให้รีเลย์ออปติคัลเสียหาย
ขั้นตอนการเปิดใช้งานโหมด Blanking
- เปิดเครื่องกริดเซ็นเซอร์และยืนยันการเดินสายที่ถูกต้อง
- ภายใน 1 นาทีหลังจากเปิดเครื่อง ให้แตะสายสีเขียวของตัวรับกับสาย GND (สายสีดำ) ห้าครั้ง
- สังเกตไฟสีแดงของตัวรับกะพริบเพื่อยืนยันการเปิดใช้งาน: สายสีเหลืองเปลี่ยนเป็นโหมด NC และเปิดใช้งานโหมด Blanking
สถานการณ์การใช้งาน
- ประตูม้วนอุตสาหกรรม (โรงงาน คลังสินค้า ศูนย์โลจิสติกส์)
- ประตูม้วนเชิงพาณิชย์ (ร้านค้าปลีก ห้างสรรพสินค้า อาคารพาณิชย์)
- ประตูม้วนห้องเย็น (คลังสินค้าแช่เย็น ห้องแช่แข็ง)
- ประตูม้วนโรงรถ (ที่พักอาศัย ลานจอดรถเชิงพาณิชย์)
การแก้ไขปัญหา
| อาการผิดปกติ | สาเหตุที่เป็นไปได้ | วิธีแก้ไข |
|---|---|---|
| ไฟสีน้ำเงินของตัวรับกะพริบ (เปิดเครื่อง) | การจัดตำแหน่งตัวส่งและตัวรับผิดพลาด | ปรับตำแหน่งเพื่อให้แน่ใจว่าการจัดตำแหน่งขนานกัน |
| ไฟสีแดงของตัวส่งกะพริบเร็ว | แรงดันไฟฟ้าแหล่งจ่ายไฟ <9V or>28V | ทำให้แหล่งจ่ายไฟมีเสถียรภาพเพื่อให้เป็นไปตามข้อกำหนด DC12-24V |
| กริดเซ็นเซอร์ทำงาน แต่ประตูไม่มีการป้องกันการหนีบ | ข้อผิดพลาดในการเดินสาย | ตรวจสอบการเดินสายอีกครั้งตามคู่มือ ตรวจสอบให้แน่ใจว่าเชื่อมต่อกับระบบควบคุมประตูอย่างถูกต้อง |
| ไม่สามารถเข้าสู่โหมด Blanking ได้ | 1. การรั่วไหลของแสงระหว่างการลดระดับประตู 2. ลำแสงล่างสุดถูกกีดขวางโดยเศษซาก 3. ประตู/สิ่งกีดขวางไม่เป็นไปตามระยะการกีดขวางต่อเนื่องขั้นต่ำ | 1. แก้ไขการปิดผนึกประตูเพื่อป้องกันการรั่วไหลของแสง 2. กำจัดเศษซากที่กีดขวางลำแสง 3. ปรับประตู/สิ่งกีดขวางให้เป็นไปตามข้อกำหนดระยะทาง |
ข้อควรระวังในการใช้งานและการบำรุงรักษา
- เก็บสายเคเบิลที่เชื่อมต่อให้ห่างจากตัวนำไฟฟ้าแรงสูง/กระแสสูง เพื่อหลีกเลี่ยงการรบกวนหรือความเสียหาย
- เช็ดเลนส์ตัวส่ง/ตัวรับเป็นประจำด้วยผ้านุ่มแห้งเพื่อขจัดฝุ่น สิ่งสกปรก หรือความชื้น
- ห้ามงอ บิด หรือดึงสายเคเบิลแรงๆ หลีกเลี่ยงการขีดข่วนเลนส์อินฟราเรด
- ป้องกันแสงแดดโดยตรงหรือแหล่งกำเนิดแสงอินฟราเรดอื่นๆ ส่องมาที่ตัวรับ (เพื่อหลีกเลี่ยงการทริกเกอร์ผิดพลาด)
- ตรวจสอบให้แน่ใจว่าประตูม้วนหรือสิ่งกีดขวางที่ใช้สำหรับโหมด Blanking เป็นไปตามข้อกำหนดระยะการกีดขวางต่อเนื่องขั้นต่ำ
เรื่องราวความสำเร็จของลูกค้า
"เซ็นเซอร์ของ JUTAI ช่วยลดเวลาหยุดทำงานในคลังสินค้าแช่แข็งของเราได้ การป้องกันระดับ IP67 ทำให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้แม้ในอุณหภูมิ -25°C"
"ฟีเจอร์โหมดคู่ช่วยให้สามารถผสานรวมเข้ากับโครงสร้างพื้นฐานที่มีอยู่ของเราได้อย่างราบรื่น การติดตั้งทำได้ง่ายมาก!"
"เซ็นเซอร์ที่ได้รับการรับรอง CE ของ JUTAI เป็นไปตามมาตรฐานความปลอดภัยของเรา ในขณะเดียวกันก็ช่วยลดต้นทุนการบำรุงรักษาลง 30%"
"หลังจากติดตั้งเซ็นเซอร์ 16 ลำแสงของ JUTAI เราพบว่าอุบัติเหตุที่เกี่ยวข้องกับสายพานลำเลียงลดลง 100%"
แกลเลอรีผลิตภัณฑ์
สำหรับการสนับสนุนทางเทคนิค การปรับแต่ง หรือสอบถามข้อมูลจำนวนมาก โปรดเยี่ยมชมเว็บไซต์อย่างเป็นทางการของเรา:
www.accesssecuritysolution.com
