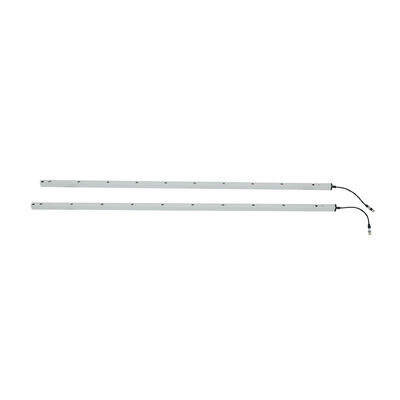

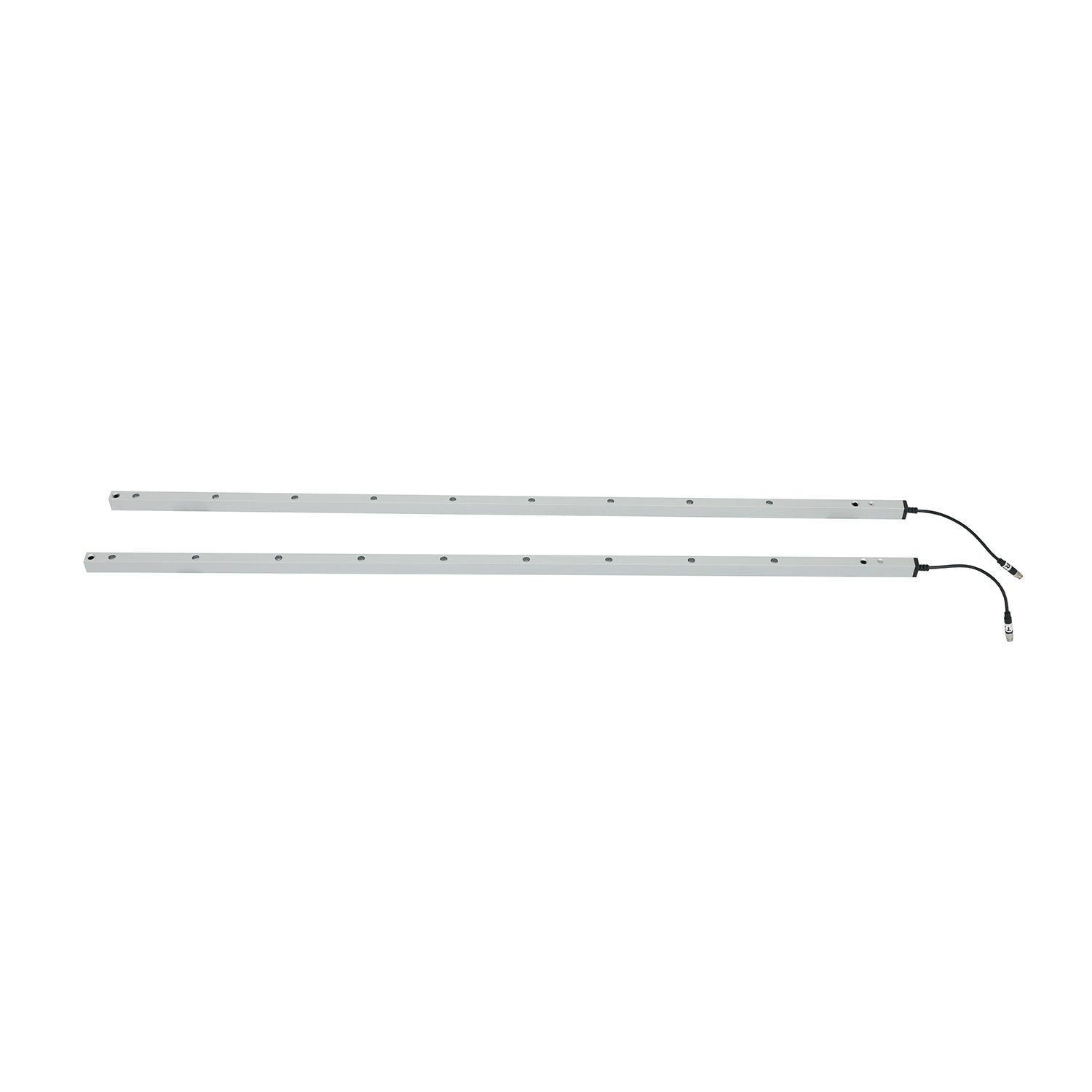

อุปกรณ์รักษาความปลอดภัยไฟฟ้าแสงสําหรับประตูอัตโนมัติที่มีฟังก์ชันโหมดบลานก์

รายละเอียดหลัก (ตารางปารามิเตอร์รายละเอียด)

ฟังก์ชันและข้อดีสําคัญ (จุดที่ชัดเจนและละเอียด)

1. โหมดการปิด: ระเบิดป้องกันเสียงเท็จสําหรับประตูอัตโนมัติ

• การนิยามโหมด: ออกแบบเฉพาะสําหรับช่องว่างประตูอัตโนมัติ งัดช่องทางแรกของระบบไฟฟ้าจะไม่กระตุ้นการตอบสนองความปลอดภัย โดยปรับตัวให้เข้ากับลักษณะโครงสร้างของประตูอัตโนมัติ (เช่นผ้าม่านม้วน, ประตูเร็ว) ที่เกิดการปิดรังไฟลําดับระหว่างการปิดปกติ
• โลจิกการเปิดตัว: หลีกเลี่ยงการย้อนหลังประตูที่ไม่จําเป็นหรือหยุดที่เกิดจากแผ่นประตูเองระหว่างการทํางาน, การสมดุลความปลอดภัยและประสิทธิภาพการทํางาน
• ความสะดวกในการตั้งค่า: การทํางานง่ายด้วยสายสัมผัส (ไม่ต้องใช้เครื่องมือมือมืออาชีพ) รับประกันการปรับตัวอย่างรวดเร็วกับประเภทประตูอัตโนมัติที่แตกต่างกัน

2. การป้องกันแอนติพินช์ที่เป้าหมาย

• การ ตรวจ สอบ อย่าง แม่นยํา: เครือแสง 8 ราศี ครอบคลุมความสูงทั้งหมดของประตูอัตโนมัติ (1729 มม.)
• ตอบทันที: เริ่มสัญญาณความปลอดภัยทันทีเมื่อรังสีถูกตัด ทําให้ทํางานอย่างรวดเร็วของประตูอัตโนมัติเพื่อกําจัดความช้าของความปลอดภัย
• ความสามารถในการปรับปรุง: เหมาะสําหรับประเภทประตูอัตโนมัติต่าง ๆ (ประตูเร็ว, ประตูม้วน, ประตูสวิงอัตโนมัติ, ประตูส่วนอุตสาหกรรม) ในกรณีที่แตกต่างกัน

3. ผลงานที่แข็งแรงและน่าเชื่อถือ

• ป้องกัน IP67: กันฝุ่นและกันน้ําได้อย่างเต็มที่ ทนต่อการจมน้ําชั่วคราว ฝุ่นหนัก และสารปนเปื้อนอุตสาหกรรม
• ความทนทานต่ออุณหภูมิ: ใช้งานได้อย่างมั่นคงจาก -20°C ถึง +60°C ปรับตัวให้กับประตูที่ใช้ระบบเก็บความเย็น ประตูโรงงานอุตสาหกรรมที่มีอุณหภูมิสูง และประตูภายนอกที่เผชิญกับการเปลี่ยนแปลงตามฤดูกาล
• โครงสร้างที่ยั่งยืน: โฮสติ้งจากเหล็กสกัดอลูมิเนียมทนต่อการสกัด, การสั่นสะเทือน และการกัดกรอง

4. การติดตั้งง่ายและการใช้งานที่เข้าใจง่าย

• สายไฟที่มีสี: การแบ่งฟังก์ชันสายใส ทําให้การเชื่อมต่อกับระบบควบคุมประตูอัตโนมัติง่าย (รายละเอียดในคู่มือการเชื่อมต่อไฟฟ้าด้านล่าง) ลดความผิดพลาดในการติดตั้ง
• การปรับการติดตั้ง: หลุมติดตั้งที่ระบุไว้ที่มีขนาดมาตรฐาน ทําให้สามารถติดตั้งได้อย่างยืดหยุ่นบนกรอบประตูที่แตกต่างกัน (แนะนําการติดตั้งตั้งตั้ง)
• การวินิจฉัยทางสายตา: ตัวชี้วัด LED ทั้งในเครื่องส่งและเครื่องรับ ให้การตอบสนองสถานะในเวลาจริง ทําให้บุคลากรในสถานที่สามารถระบุการทํางานปกติ, ความผิดสอดคล้อง, ปัญหาความดันไฟฟ้า, หรืออุดตันได้อย่างรวดเร็ว

คู่มือการใช้สายไฟ (ตารางมาตรฐานที่มีข้อตักเตือน)

คํา เตือน ที่ สําคัญ

• อย่าเชื่อม NO/NC ทอร์มิเนล (สายสีเขียว/เหลืองของตัวรับ) กับ ทอร์มิเนลบวกของไฟฟ้า
• ให้แน่ใจว่าสายไฟแน่นและไม่มีวงจรสั้น; ให้เก็บสายไฟให้อยู่ห่างจากสายไฟแรงสูง / ไฟแรงสูง เพื่อหลีกเลี่ยงการแทรกแซง

ขั้นตอนการเปิดโหมด (ขั้นตอนต่อขั้นตอน)

1. จบการเชื่อมต่อไฟฟ้าตามคู่มือการเชื่อมต่อไฟฟ้า และยืนยันว่าไม่มีความผิดพลาดในการเชื่อมต่อ
2. พลังงานในอุปกรณ์ความปลอดภัยไฟฟ้าไฟฟ้า (ให้แน่ใจว่า พลังงานไฟฟ้าตอบสนองความต้องการ DC12-24V)
3. ภายใน 1 นาทีหลังจากเปิดเครื่อง ให้สัมผัสสายสีเขียวของเครื่องรับ (ไม่มีการออก) กับสายสีดํา (GND) ของเครื่องรับ 5 ครั้งติดต่อกัน
4. สังเกตแสงแดงของตัวรับที่กระพริบกระพริบอย่างรวดเร็ว
5. หลังการเปิดเครื่องทดสอบฟังก์ชัน: การปิดประตูปกติ (ปิดช่องแรก) จะไม่ทําให้เกิดการตอบสนองความปลอดภัยการบุกรุกของบุคลากร / วัตถุ (ปิดช่องทางอื่น ๆ) จะทําให้ประตูกลับ / หยุดทันที.

สถานการณ์การใช้งาน (เป้าหมาย, รายการรายละเอียด)

• ประตูอัตโนมัติอุตสาหกรรม: ประตูด่วน ประตูลอร์ลาร์ ประตูอุตสาหกรรมส่วน (โรงงาน, โกดัง, ศูนย์ logistics)
• ประตูอัตโนมัติพาณิชย์: ประตูสวิงอัตโนมัติ ประตูเลื่อน (ศูนย์การค้า อาคารสํานักงาน ร้านค้าปลีก)
• ประตูอัตโนมัติสภาพแวดล้อมพิเศษ: ประตูอัตโนมัติที่เก็บเก็บของเย็น ประตูที่เก็บของในห้องสะอาด ประตูอัตโนมัติในภายนอก (ทนต่ออุณหภูมิ, ฝุ่น และความชื้น)
• โลจิสติก / ประตูท่าเรือบรรทุก: ประตูดักการตู้อัตโนมัติ ประตูพื้นที่ขนส่งวัสดุ (คุ้มครองบุคลากรและสินค้าระหว่างการปฏิบัติงานความถี่สูง)

การแก้ไขปัญหา (ตารางแก้ไขปัญหาครบวงจร)

แนวทางการติดตั้ง (ขั้นตอนรายละเอียดและใช้ได้)

1. การเตรียมการก่อนการติดตั้ง:
   • ยืนยันความสูงและความกว้างของประตูอัตโนมัติ ให้ความสูงของเครื่องป้องกัน (1729 มม.) และระยะในการทํางาน (1-8 มม.)
   • ตรวจสอบไฟฟ้า: เตรียมแหล่งไฟฟ้า DC12-24V ที่มั่นคง (เข้ากันได้กับความแรงงานของอุปกรณ์)
   • ตรวจสอบอุปกรณ์: ตรวจสอบว่า เครื่องส่ง, เครื่องรับ, สายไฟ และ เครื่องเชื่อม ไม่เสียหาย (ไม่มีความเสียหายหรือการเชื่อมไม่ดี)
2. การติดตั้ง:
   • เลือกตําแหน่งการติดตั้ง: ติดตั้งเครื่องส่งและเครื่องรับตั้งตั้งอยู่บนทั้งสองด้านของกรอบประตูอัตโนมัติให้แน่ใจว่ากรีดแสงเป็นขนานกับทิศทางการเคลื่อนไหวของประตู และครอบคลุมช่องประตูทั้งหมด (ไม่มีจุดตาย).
   • ใช้รูการติดตั้ง: สอดคล้องรูการติดตั้งของอุปกรณ์กับกรอบประตู, ปรับด้วยสกรูที่สอดคล้อง (ให้มั่นคงในการติดตั้งเพื่อหลีกเลี่ยงความผิดสอดคล้องที่เกิดจากการสั่นสะเทือน)
   • การจัดตั้งสายเคเบิล: นําสาย 8 เมตร (สายส่ง) และสาย 4 เมตร (สายรับ) ไปตามกรอบประตู โดยหลีกเลี่ยงขอบคมหรือพื้นที่ความดันสูง (ป้องกันการเสียหายของสายเคเบิล)
3. การเชื่อมต่อไฟฟ้าและการแก้ปัญหากัน:
   • ติดตามคู่มือการเชื่อมต่อสายไฟฟ้า เพื่อเชื่อมต่อสายไฟฟ้า, แอร์ท และสายสัญญาณ ตรวจสอบสองครั้ง เพื่อหลีกเลี่ยงการย้อนย้อนบวก / ลบ หรือเชื่อม NO / NC ไปยังพลังงานบวก
   • ไฟในอุปกรณ์: สังเกตตัวชี้วัด LED ไฟสีฟ้าคงที่ของตัวส่งและแสงสีฟ้าคงที่ของตัวรับแสดงการเปิดปกติ
   • สะดวกกรีดแสง: หากแสงสีฟ้าของตัวรับแว่นแว่นปรับตําแหน่งของตัวส่ง/ตัวรับ จนกว่าแสงจะคง (การสอดคล้องรังสีประสบความสําเร็จ)
   • เริ่มใช้โหมดเปิด: ทําตามคําแนะนําในการใช้สายสัมผัส เพื่อปรับตัวให้เข้ากับการทํางานของประตูอัตโนมัติ

การใช้งานและการบํารุงรักษา

• การป้องกันสายไฟฟ้า: ปิดสายเชื่อมให้ห่างจากสายไฟฟ้าแรงดันสูง/กระแสไฟฟ้าแรงสูง เครื่องจักรประตู หรือเส้นทางของรถยก เพื่อหลีกเลี่ยงการแทรกแซง การดึงออก หรือความเสียหาย
• การบํารุงรักษาเลนส์: ทําความสะอาดเลนส์ emitter / receiver อย่างเป็นประจําด้วยผ้าแห้งนุ่ม เพื่อกําจัดฝุ่น คราบน้ํามัน หรือความดึงดูด
• การ ป้องกัน ทาง ร่างกาย: อย่าบิด, หัน, หรือหลุดอุปกรณ์; หลีกเลี่ยงการขีดข่วนกระเป๋าสะพายอะลูมิเนียมหรือเลนส์อินฟราเรด
• การหลีกเลี่ยงแหล่งแสง: ป้องกันแสงแดดโดยตรงหรือแหล่งแสงอินฟราเรดอื่น ๆ จากการส่องแสงที่ตัวรับ (หลีกเลี่ยงการก่อการร้ายหรือความล้มเหลวในการตรวจจับ)
• การใช้โหมดการปิด: มั่นใจว่าประตูหรืออุปสรรคที่ใช้ในโหมด Blanking ตอบสนองความต้องการระยะห่างลดต่อเนื่องขั้นต่ํา (ปฏิบัติตามรายละเอียดในคู่มือผู้ใช้)
• การปรับปรุงความร้อน: ในสภาพแวดล้อมที่รุนแรง (ตัวอย่างเช่น การเก็บรักษาที่เย็นต่ํากว่า -20 °C หรือห้างสรรพสินค้าที่มีอุณหภูมิสูงกว่า +60 °C) ตรวจสอบช่วงอุณหภูมิการทํางานของอุปกรณ์ก่อนการใช้
• การตรวจสอบประจํา: ตรวจสอบการทํางานแบบ anti-pinch และ Blanking Mode อย่างเป็นประจํา เพื่อให้แน่ใจว่าอุปกรณ์ทํางานปกติ; ตรวจสอบความแน่นของสายไฟและความสมบูรณ์แบบของสายเชื่อม
