สายไฟป้องกันประตูอุตสาหกรรม พร้อมรับรอง CE และ IP67

สถานที่กำเนิด	จีน
ชื่อแบรนด์	JUTAI
ได้รับการรับรอง	CE
หมายเลขรุ่น	CL20-8L
เอกสาร	CL05-8L User Manual.pdf
จำนวนสั่งซื้อขั้นต่ำ	1
ราคา	negotiable
รายละเอียดการบรรจุ	การ์ตูน
เวลาการส่งมอบ	5 - 8 วันทำการ
เงื่อนไขการชำระเงิน	T/T,L/C,D/A,D/P,Western Union,PayPal,,Alipay
สามารถในการผลิต	1,000 ชิ้นต่อเดือน

รายละเอียดสินค้า

ระดับ IP	IP67	การทำงาน	ช่องว่าง
ระยะการตรวจจับ	8ม	วัสดุ	อลูมิเนียมอัลลอยด์
คุณสมบัติ	ทนต่อการกัดกร่อน	แรงดันไฟฟ้า	ดีซี12-24v
อุณหภูมิในการทำงาน	-20 ~ 60 ℃	การดำเนินงานในปัจจุบัน	< 50mA
เอาท์พุต	ไม่/ไม่มี,COM	ปัจจุบันทำงาน	<20mA@DC12V-24V
ข้อมูลจำเพาะ	20002115 มม
เน้น	เครือไฟป้องกันประตูอุตสาหกรรม , ผ้าม่านแสงที่ได้รับการรับรอง CE , IP67 เครือแสงห้องพัก

ฝากข้อความ

รายละเอียดสินค้า

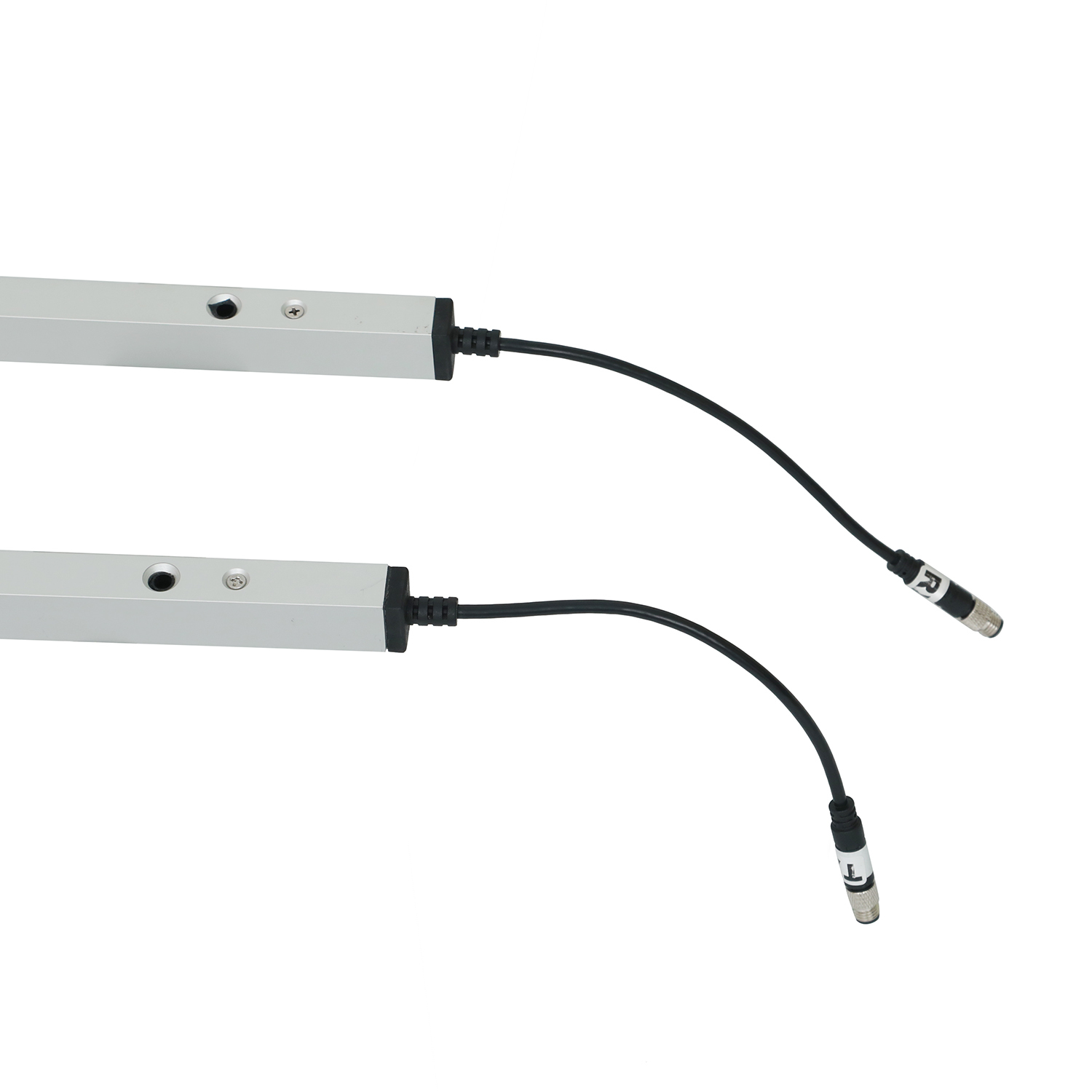

สายไฟป้องกันประตูอุตสาหกรรม พร้อมรับรอง CE และ IP67

JUTAI CL20-8L Industrial Door Protection Light Grid เป็นวิธีการตรวจจับความปลอดภัยที่ได้รับการรับรองจาก CE และถูกออกแบบเฉพาะสําหรับกรณีประตูอุตสาหกรรมมันสร้างกรีดป้องกันที่มองไม่เห็น 8 ราศี ระหว่างตัวส่งและตัวรับ, ดําเนินการตอบสนองความปลอดภัยทันที (การหันหลังประตู, การหยุด) เมื่อบุคลากร, วัตถุ, หรืออุปกรณ์บุกรุกพื้นที่ตรวจจับด้วยห้องที่กันน้ํา/กันฝุ่น IP67 และการสร้างโลหะสกัดอลูมิเนียมที่แข็งแกร่ง, มันให้ความปลอดภัยที่น่าเชื่อถือต่อการป้องกันการกัดและการรบกวนสําหรับประตูอุตสาหกรรมในสภาพแวดล้อมอุตสาหกรรมที่รุนแรง, การรับรองความเป็นมาของมาตรฐานความปลอดภัยและการดําเนินงานต่อเนื่อง.

ข้อมูลหลัก

ปริมาตร	รายละเอียด
รุ่น	CL20-8L
การรับรอง	รับรอง CE (ปฏิบัติตามมาตรฐานความปลอดภัยสําหรับเครื่องจักรอุตสาหกรรม)
ระดับการคุ้มครอง	IP67 (กันฝุ่น + กันน้ํา)
วัสดุบ้าน	อลูมิเนียม
โลเตจการทํางาน	DC12-24V
กระแสการทํางาน	เครื่องส่ง: < 65mA @ DC12V; เครื่องรับ: < 20mA @ DC12V
การตั้งค่าผลิต	การออกของ NO/NC relay (แบบตั้งค่า NO สามารถตั้งค่าเป็น NC)
ระยะการทํางาน (จากเครื่องส่งไปยังเครื่องรับ)	1-8m
ความสูงในการป้องกันสูงสุด	1729 มม.
จํานวนเซลล์แสง	8 ราง
ความยาวของสาย	เครื่องส่ง: 8m เครื่องรับ: 4m
ประเภทเครื่องเชื่อม	เครื่องส่ง: เครื่องเชื่อมชาย M8 5 ต้น; เครื่องรับ: เครื่องเชื่อมชาย M8 5 ต้น
อุณหภูมิการทํางาน	-20°C ~ +60°C
ปัจจัยสําคัญ	การป้องกันประตูอุตสาหกรรมต่อการกัด + โหมดการกัด (ป้องกันสัญญาณหลอก)
ตัวแสดงสถานะ LED	เครื่องส่งไฟ: สีฟ้าคงที่ (การทํางานปกติ) สีแดงกระพริบเร็ว (ความดัน < 9V หรือ > 28V) เครื่องรับสัญญาณ: สีแดงคง (วัตถุ/บุคลากรถูกปิด); สีฟ้าคง (ไม่มีอุปสรรค); สีฟ้าส่องส่อง (เปิดไฟครั้งแรก, การไม่ตรงกันของเครื่องส่งและเครื่องรับสัญญาณ)
ขนาดหลุมติดตั้ง (หน่วย: mm)	1429, 75, 80, 175, 19.721 ปี4, 259

ฟังก์ชันและข้อดีสําคัญ

การรับรอง CE และความปลอดภัย:ตอบสนองมาตรฐานความปลอดภัยนานาชาติสําหรับเครื่องจักรอุตสาหกรรม เพื่อให้แน่ใจว่าการปฏิบัติตามกฎหมายความปลอดภัยในสถานที่ทํางานในสถานที่อุตสาหกรรมทั่วโลก
IP67 สําหรับสภาพแวดล้อมที่รุนแรงกันฝุ่นและกันน้ําอย่างเต็มที่ ทนต่อการดําน้ําชั่วคราว ฝุ่นหนัก และสารปนเปื้อนอุตสาหกรรม
การป้องกันประตูอุตสาหกรรมที่มีเป้าหมายเครือข่ายแสง 8 ราศี ครอบคลุมความสูงทั้งหมดของประตูอุตสาหกรรม (1729 มม.)
โหมดการปิดเพื่อป้องกันสัญญาณเตือนเท็จสูตรพิเศษสําหรับช่องว่างประตูอุตสาหกรรม - การปิดช่องแรกไม่กระตุ้นการตอบสนองความปลอดภัย, ปรับตัวให้กับการปิดรังเรียงลําดับระหว่างการปิดประตูปกติ
การติดตั้งง่ายและการใช้งานที่เข้าใจง่าย:สายไฟที่มีรหัสสีทําให้การเชื่อมต่อกับระบบควบคุมประตูอุตสาหกรรมง่ายขึ้น ตัวชี้วัด LED ให้การตอบสนองสถานะในเวลาจริงเพื่อแก้ปัญหาอย่างรวดเร็ว

คู่มือการเชื่อม

ส่วนประกอบ	สีสาย	หน้าที่	รายละเอียด
เครื่องส่งสัญญาณ	สีแดง	DC12-24V พลังงานไฟฟ้าบวก	เชื่อมต่อกับปัจจุบันไฟฟ้า DC ที่มั่นคง; หลีกเลี่ยงความแรงเกิน / ความแรงต่ําเพื่อป้องกันความเสียหายของอุปกรณ์
เครื่องส่งสัญญาณ	สีดํา	ดินแดน (GND)	เชื่อมต่อกับปลายทางลบของเครื่องพลังงาน; รับประกันการติดดินที่น่าเชื่อถือเพื่อหลีกเลี่ยงการแทรกแซงสัญญาณ
เครื่องส่งสัญญาณ	สีเขียว	เงินสํารอง	ไม่จําเป็นต้องเชื่อมต่อสําหรับการใช้งานพื้นฐาน
เครื่องส่งสัญญาณ	สีเหลือง	เงินสํารอง	ไม่จําเป็นต้องเชื่อมต่อสําหรับการใช้งานพื้นฐาน
เครื่องส่งสัญญาณ	สีขาว	เงินสํารอง	ไม่จําเป็นต้องเชื่อมต่อสําหรับการใช้งานพื้นฐาน
เครื่องรับ	สีแดง	DC12-24V พลังงานไฟฟ้าบวก	ใช้แหล่งพลังงานเดียวกันกับตัวส่งเพื่อความดันคงที่
เครื่องรับ	สีดํา	ดินแดน (GND)	การใช้พื้นที่ร่วมกับตัวส่งสัญญาณ เพื่อให้มั่นคงสัญญาณ
เครื่องรับ	สีเขียว	NO/NC Output (Default NO)	เชื่อมต่อกับระบบควบคุมประตูอุตสาหกรรม
เครื่องรับ	สีเหลือง	NC ที่สามารถตั้งค่าได้	เปลี่ยนเป็นผลิต NC หลังเปิดโหมด Blanking (ตรงกับความต้องการของระบบควบคุมประตู)
เครื่องรับ	สีขาว	COM (เทอร์มินอลร่วม)	ต้องเชื่อมต่อกับเทอร์มิเนลที่ตรงกับระบบควบคุมประตูสําหรับฟังก์ชันการออกแบบปกติ

คําเตือนสําคัญ:อย่าเชื่อมปลาย NO/NC (สายสีเขียว/เหลืองของตัวรับ) กับปลายบวกของเครื่องไฟฟ้า - นี้จะเสียหายอย่างถาวรต่อรองทางออนไลน์ให้เก็บสายเชื่อมห่างจากสายไฟฟ้าแรงดันสูง/กระแสไฟฟ้าแรงสูง เพื่อหลีกเลี่ยงการรบกวนสัญญาณหรือความเสียหายของสายไฟ.

ขั้นตอนการเปิดโหมดที่ว่าง

จบการเชื่อมต่อไฟฟ้าตามคู่มือการเชื่อมต่อไฟฟ้า และยืนยันว่าไม่มีความผิดพลาดในการเชื่อมต่อ
พลังงานในเครือไฟฟ้า (ให้แน่ใจว่าปัจจุบันไฟฟ้าตอบสนองความต้องการ DC12-24V)
ภายใน 1 นาทีหลังจากเปิดเครื่อง ให้สัมผัสสายสีเขียวของเครื่องรับ (NO output) กับสายสีดํา (GND) ของเครื่องรับ 5 ครั้งติดต่อกัน
สังเกตแสงสีแดงของตัวรับ - นี่ชี้ให้เห็นการเปิดใช้งานสําเร็จ: สายสีเหลืองเปลี่ยนเป็นโหมด NC และโหมด Blanking ได้เปิดใช้งาน
ทดสอบฟังก์ชัน: การปิดประตูโดยปกติ (ปิดช่องแรก) จะไม่กระตุ้นการตอบสนองความปลอดภัย; การรบกวนของบุคลากร / วัตถุจะกระตุ้นการพลิกกลับ / หยุดประตูทันที

สถานการณ์การใช้งาน

ประตูเร็วอุตสาหกรรม:ประตูม้วนความเร็วสูงในโรงงาน ศูนย์ logistics และสายการผลิต
ประตูปิดม้วน:โรลเลอร์ชาร์ทอุตสาหกรรมในคลังสินค้า ห้างสรรพการ และท่าบรรทุก
ประตูอุตสาหกรรมส่วน:ประตูอุตสาหกรรมขนาดใหญ่ในโรงงาน สถานที่เก็บของ และสวนอุตสาหกรรม
สถานการณ์พิเศษ ประตูอุตสาหกรรม:ประตูอุตสาหกรรมที่เก็บรักษาที่เย็น ประตูอุตสาหกรรมกลางแจ้ง และประตูโรงงานที่ฝุ่น (ทนทานกับอุณหภูมิ, ฝุ่น และความชื้น)

การแก้ไขปัญหา

อาการ ที่ เกิด จาก ความ ผิด	สาเหตุ ที่ อาจ เกิด ขึ้น	การ แก้ไข อย่างละเอียด
แสงสีฟ้าของตัวรับจะส่องส่องต่อเนื่องหลังจากเปิด	ความผิดของเครื่องส่งและเครื่องรับ (แสงไม่คู่กัน)	1. ปรับตําแหน่งการติดตั้งเพื่อให้แน่ใจว่าอุปกรณ์ทั้งสองคู่กัน 2. ลบอุปสรรคที่ปิดเส้นทางแสงระหว่างตัวส่งและตัวรับสะดัดสกรูการติดตั้งเพื่อหลีกเลี่ยงความผิดสอดคล้องที่เกิดจากการสั่น.
ไฟแดงของตัวส่งไฟจะส่องไว	ความดันไฟฟ้า < 9V หรือ > 28V	1. ใช้มัลติเมตรเพื่อทดสอบความดันของปั๊มไฟฟ้า 2. เปลี่ยนด้วยปั๊มไฟฟ้า DC12-24V ที่มั่นคง 3. ตรวจสอบความดันความดันที่เกิดจากสายไฟยาวและเปลี่ยนด้วยสายไฟหนาหากจําเป็น
เครือไฟทํางานปกติ (ตัวชี้วัด LED ถูกต้อง) แต่ประตูไม่มีการกระทําต่อต้านการกัด	ความผิดพลาดการเชื่อมต่อ (การเชื่อมต่อที่ไม่ถูกต้องของ NO/NC หรือ COM terminal)	1. ตรวจสอบการเชื่อมต่อไฟฟ้าอีกครั้งกับคู่นํา - ให้แน่ใจว่าปลายทางสีเขียว/เหลือง (ออก) และสีขาว (COM) เชื่อมต่อกับอินเตอร์เฟซความปลอดภัยของระบบควบคุมประตูตรวจสอบระบบควบคุมประตูตั้งให้ "การเข้าเซ็นเซอร์ความปลอดภัยภายนอก" โหมด.
ไม่สามารถเข้าสู่โหมด Blanking ได้	1. การทํางานเกิน 1 นาทีหลังเปิด 2. การรั่วไหลของแสงระหว่างการลงประตู 3. รางด้านล่างถูกปิดโดยเศษสลัก 4. ประตู/อุปสรรคไม่สามารถตอบสนองความห่างอย่างต่อเนื่องอย่างขั้นต่ํา	1. ปิดไฟและเริ่มต้นใหม่แล้วเปิดภายใน 1 นาที. 2. ปรับปิดประตูเพื่อป้องกันการรั่วไหลของแสง. 3.ปรับประตูหรืออุปสรรคเพื่อตอบสนองความต้องการระยะห่างปิดต่อเนื่อง.

แนวทางการติดตั้ง

การเตรียมก่อนการติดตั้ง:ยืนยันความสูงและความกว้างของการเปิดประตูอุตสาหกรรม - รับรองความสูงการป้องกันของกรีดแสง (1729 มม) และระยะในการทํางาน (1-8 มม) ตรงกันเตรียมการปัจจัยพลังงาน DC12-24V ที่มั่นคงและตรวจสอบอุปกรณ์สําหรับส่วนประกอบที่ไม่เสียหาย.
การติดตั้ง:ติดตั้งเครื่องส่งและเครื่องรับในแนวตั้งทั้งสองข้างของกรอบประตูอุตสาหกรรม โดยให้แน่ใจว่า เครือแสงจะครอบคลุมช่องเปิดประตูทั้งหมด โดยไม่มีจุดตายสอดคล้องรูการติดตั้งของอุปกรณ์กับกรอบประตู, ติดตั้งด้วยสกรูที่ตรงกัน. เส้นทางสาย 8m (ส่ง) และ 4m (รับ) ติดตามกรอบประตู, หลีกเลี่ยงขอบคมหรือพื้นที่แรงดันสูง.
การเชื่อมต่อไฟฟ้าและการแก้ไขความผิดพลาด:ติดตามคู่มือการเชื่อมต่อไฟฟ้าเพื่อเชื่อมต่อสายไฟฟ้า, แอร์ธ และสายสัญญาณ - ตรวจสอบสองครั้งเพื่อหลีกเลี่ยงการพลิกกลับบวก/ลบหรือการเชื่อมต่อปลายทางออกที่ไม่ถูกต้องยืนยันแสงสีฟ้าคงที่ของตัวส่งและแสงสีฟ้าคงที่ของตัวรับ (การเปิดปกติ). สอดคล้องกรีดแสง: หากแสงสีฟ้าของเครื่องรับจะส่องส่อง ปรับตําแหน่งของเครื่องส่ง / เครื่องรับจนกว่าแสงจะมั่นคงเริ่มการทํางานแบบ Blanking Mode ตามคําแนะนํา และทดสอบฟังก์ชัน anti-pinch เพื่อให้แน่ใจว่าการทํางานปกติ.

การใช้งานและการบํารุงรักษา

การป้องกันสายเคเบิล:ปิดสายไฟให้ห่างจากสายไฟฟ้าแรงสูง เครื่องจักรประตู และเส้นทางของรถยก เพื่อป้องกันการดึงออก, การเสียหาย หรือการแทรกแซง
การบํารุงรักษาเลนส์:สะอาดเลนส์ตัวส่ง/รับด้วยผ้าแห้งนุ่ม เพื่อลบฝุ่น คราบน้ํามัน หรือน้ําแข็ง - เลนส์ที่สกปรกจะส่งผลต่อความแม่นยําในการตรวจจับ
การป้องกันทางกายภาพอย่าบิด, หัน, หรือหลุดอุปกรณ์; หลีกเลี่ยงการขีดข่วนกระเป๋าสะพายอะลูมิเนียมหรือเลนส์อินฟราเรด
หลีกเลี่ยงแหล่งแสงป้องกันแสงแดดโดยตรงหรือแหล่งแสงอินฟราเรดอื่น ๆ จากการส่องแสงที่ตัวรับเพื่อหลีกเลี่ยงการก่อการร้าย
การใช้โหมดล้าง:ให้แน่ใจว่าประตูหรืออุปสรรคที่ใช้ในโหมด Blanking ตอบสนองความต้องการระยะห่างลดต่อเนื่องขั้นต่ํา
การตรวจสอบประจํา:ตรวจสอบประจําการฟังก์ชัน Anti-pinch และ Blanking Mode; ตรวจสอบความแน่นของสายไฟและความสมบูรณ์แบบของสายเชื่อมเพื่อให้มั่นใจในระยะยาว
