ระบบรังสีอินฟราเรดสําหรับประตูโรงรถ และความปลอดภัยประตูส่วน

สถานที่กำเนิด	จีน
ชื่อแบรนด์	JUTAI
ได้รับการรับรอง	CE
หมายเลขรุ่น	CL20-8L
เอกสาร	CL05-8L User Manual.pdf
จำนวนสั่งซื้อขั้นต่ำ	1
ราคา	negotiable
รายละเอียดการบรรจุ	การ์ตูน
เวลาการส่งมอบ	5 - 8 วันทำการ
เงื่อนไขการชำระเงิน	T/T,L/C,D/A,D/P,Western Union,PayPal,,Alipay
สามารถในการผลิต	1,000 ชิ้นต่อเดือน

รายละเอียดสินค้า

ระดับ IP	IP67	การทำงาน	ช่องว่าง
ระยะการตรวจจับ	8ม	วัสดุ	อลูมิเนียมอัลลอยด์
คุณสมบัติ	ทนต่อการกัดกร่อน	แรงดันไฟฟ้า	ดีซี12-24v
อุณหภูมิในการทำงาน	-20 ~ 60 ℃	การดำเนินงานในปัจจุบัน	< 50mA
เอาท์พุต	ไม่/ไม่มี,COM	ปัจจุบันทำงาน	<20mA@DC12V-24V
ข้อมูลจำเพาะ	20002115 มม
เน้น	ราศีอินฟราเรดความปลอดภัยประตูโรงรถ , ระบบรังสรรความปลอดภัยประตูส่วน , IP67 ผ้าม่านแสงกันน้ํา

ฝากข้อความ

รายละเอียดสินค้า

ระบบลำแสงนิรภัยอินฟราเรดสำหรับประตูโรงรถและประตูบานพับ

ภาพรวมผลิตภัณฑ์

ระบบลำแสงนิรภัยอินฟราเรด JUTAI CL20-8L เป็นโซลูชันการป้องกันเฉพาะสำหรับประตูโรงรถและประตูบานพับ สร้างม่านอินฟราเรดที่มองไม่เห็น 8 ลำแสงระหว่างตัวส่งและตัวรับ ทริกเกอร์การย้อนกลับหรือหยุดประตูทันทีเมื่อบุคคล ยานพาหนะ หรือวัตถุบุกรุกพื้นที่ตรวจจับ ด้วยการป้องกันระดับ IP67 และโครงสร้างโลหะผสมอลูมิเนียมที่ทนทาน ให้การป้องกันการหนีบที่เชื่อถือได้สำหรับประตูโรงรถ/บานพับสำหรับที่พักอาศัย เชิงพาณิชย์ และอุตสาหกรรม

ข้อมูลจำเพาะหลัก

พารามิเตอร์	ข้อมูลจำเพาะ
รุ่น	CL20-8L
ประเภทผลิตภัณฑ์	ระบบลำแสงนิรภัยอินฟราเรด (ม่านแสงนิรภัย)
แรงดันไฟฟ้าทำงาน	DC12-24V
กระแสไฟฟ้าทำงาน	ตัวส่ง: <65mA @DC12V; ตัวรับ: <20mA @DC12V
การกำหนดค่าเอาต์พุต	เอาต์พุตรีเลย์ NO/NC (ค่าเริ่มต้น NO, กำหนดค่าเป็น NC ได้); มีขั้วต่อ COM
ระดับการป้องกัน	IP67 (กันฝุ่น + กันน้ำ)
วัสดุตัวเรือน	โลหะผสมอลูมิเนียม
ระยะการทำงาน (จากตัวส่งถึงตัวรับ)	1-8 เมตร
ความสูงในการป้องกันสูงสุด	1729 มม.
จำนวนโฟโตเซลล์	8 ลำแสง
ความยาวสายเคเบิล	ตัวส่ง: 8 เมตร; ตัวรับ: 4 เมตร

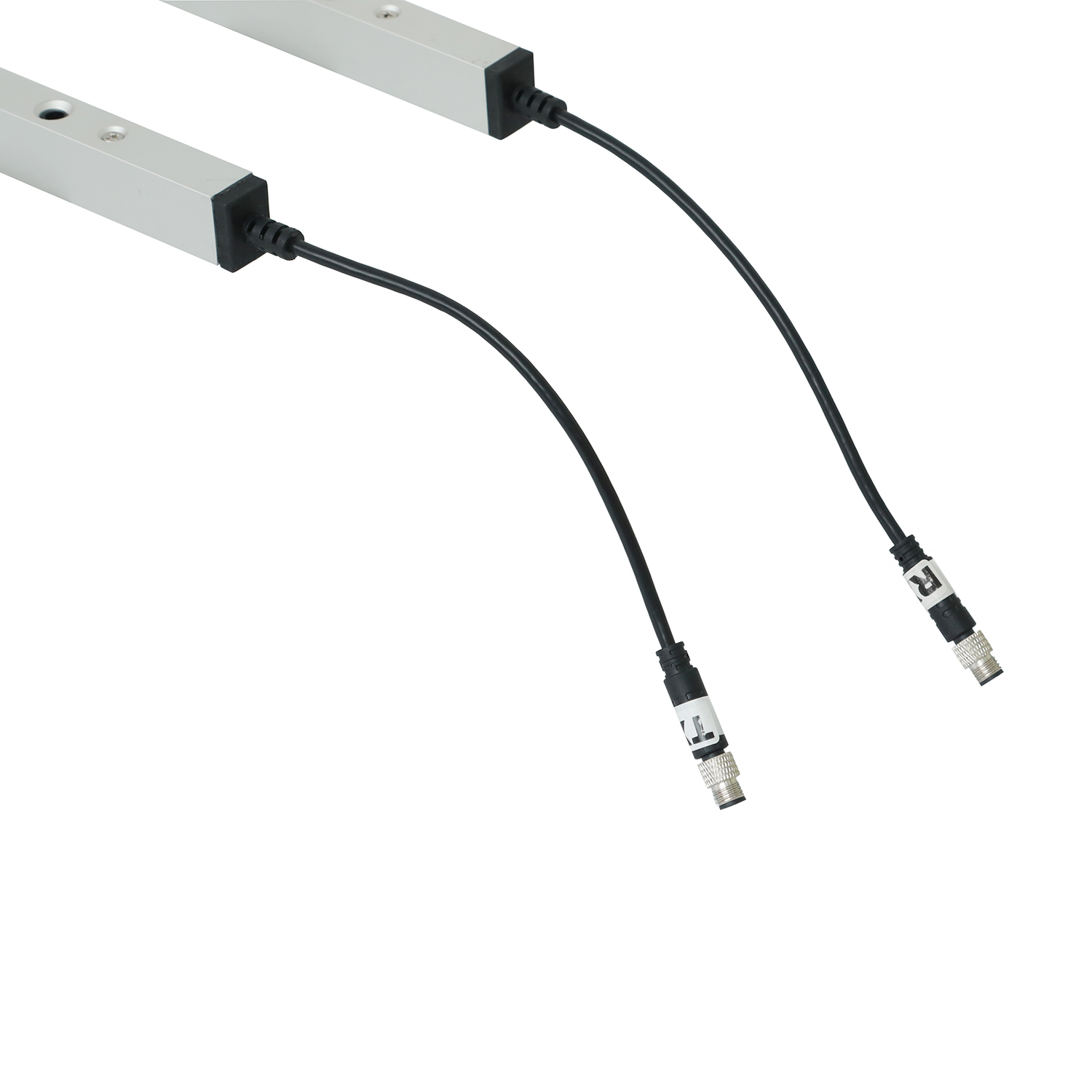

ประเภทขั้วต่อ	ตัวส่ง: ขั้วต่อตัวผู้ M8 แบบ 5 พิน; ตัวรับ: ขั้วต่อตัวผู้ M8 แบบ 4 พิน
อุณหภูมิการทำงาน	-20°C ~ +60°C
ฟังก์ชันหลัก	การป้องกันการหนีบประตูโรงรถ/บานพับ + โหมด Blanking (ป้องกันการแจ้งเตือนผิดพลาด)
ไฟแสดงสถานะ LED	ตัวส่ง: สีน้ำเงินคงที่ (ปกติ); สีแดงกะพริบเร็ว (แรงดันไฟฟ้า <9V or>28V) ตัวรับ: สีแดงคงที่ (ถูกบล็อก); สีน้ำเงินคงที่ (ไม่ถูกบล็อก); สีน้ำเงินกะพริบ (การจัดตำแหน่งผิดพลาด)
ขนาดรูติดตั้ง (หน่วย: มม.)	14, 29, 75, 80, 175, 19.7, 21.4, 259

ข้อได้เปรียบหลัก

การป้องกันการหนีบที่ตรงเป้าหมาย: ตรวจจับบุคคล สัตว์เลี้ยง ยานพาหนะ หรือวัตถุใกล้ประตูโรงรถ/บานพับ ทริกเกอร์การย้อนกลับประตูทันทีเพื่อป้องกันการหนีบหรือการบดขยี้ การครอบคลุม 8 ลำแสงเต็มรูปแบบช่วยขจัดจุดบอดด้านความปลอดภัย ปรับให้เข้ากับช่องเปิดประตูโรงรถ/บานพับขนาดมาตรฐานและขนาดใหญ่
โหมด Blanking สำหรับการป้องกันการแจ้งเตือนผิดพลาด: บล็อกช่องสัญญาณแรกโดยไม่ทริกเกอร์การตอบสนองด้านความปลอดภัย ปรับให้เข้ากับช่องว่างของแผงประตูบานพับและลักษณะโครงสร้างของประตูโรงรถ หลีกเลี่ยงการหยุดชะงักที่ไม่จำเป็นระหว่างการปิดประตูตามปกติ ในขณะที่ยังคงการป้องกันการบุกรุกโดยไม่ได้ตั้งใจ
ทนทานและปรับสภาพแวดล้อมได้: การป้องกันระดับ IP67 ทนต่อฝน ฝุ่น และองค์ประกอบภายนอก เหมาะสำหรับประตูโรงรถภายใน/ภายนอก และประตูบานพับอุตสาหกรรม ช่วงอุณหภูมิที่กว้าง (-20°C ~ +60°C) รับประกันการทำงานที่เสถียรในฤดูหนาวที่หนาวเย็น ฤดูร้อนที่ร้อนจัด หรือสภาพแวดล้อมอุตสาหกรรมที่อุณหภูมิแปรปรวน
การติดตั้งและบูรณาการที่ง่ายดาย: การเดินสายแบบมีรหัสสีช่วยให้เชื่อมต่อกับระบบควบคุมประตูโรงรถ/บานพับได้ง่าย ขายึดแบบปรับได้เหมาะกับโครงสร้างกรอบประตูต่างๆ สายเคเบิล 8 เมตร/4 เมตร ช่วยให้จัดตำแหน่งได้ยืดหยุ่น ไฟแสดงสถานะ LED ที่ใช้งานง่ายช่วยให้ตรวจสอบสถานะได้อย่างรวดเร็วโดยไม่ต้องใช้เครื่องมือระดับมืออาชีพ

คู่มือการเดินสาย

ส่วนประกอบ	สีสายไฟ	ฟังก์ชัน	หมายเหตุ
ตัวส่ง	สีแดง	แหล่งจ่ายไฟบวก DC12-24V	เชื่อมต่อกับขั้วบวกของแหล่งจ่ายไฟของระบบควบคุมประตู
ตัวส่ง	สีดำ	กราวด์ (GND)	เชื่อมต่อกับขั้วลบของแหล่งจ่ายไฟ
ตัวส่ง	เขียว/เหลือง/ขาว	สำรอง	ไม่จำเป็นต้องเชื่อมต่อสำหรับการใช้งานพื้นฐาน
ตัวรับ	สีแดง	แหล่งจ่ายไฟบวก DC12-24V	เหมือนกับการเชื่อมต่อแหล่งจ่ายไฟของตัวส่ง
ตัวรับ	สีดำ	กราวด์ (GND)	เหมือนกับการเชื่อมต่อกราวด์ของตัวส่ง
ตัวรับ	สีเขียว	เอาต์พุต NO/NC (ค่าเริ่มต้น NO)	เชื่อมต่อกับอินพุตสัญญาณนิรภัยของระบบควบคุมประตู
ตัวรับ	สีเหลือง	NC ที่กำหนดค่าได้	เปิดใช้งานผ่านการตั้งค่าโหมด Blanking
ตัวรับ	สีขาว	COM (ขั้วต่อร่วม)	ขั้วต่อที่ตรงกันสำหรับเอาต์พุต NO/NC

คำเตือนที่สำคัญ: ห้ามเชื่อมต่อขั้ว NO/NC กับขั้วบวกของแหล่งจ่ายไฟ ซึ่งจะทำให้รีเลย์ออปติคัลเสียหาย

ขั้นตอนการเปิดใช้งานโหมด Blanking

ทำการเดินสายและเปิดระบบให้เสร็จสมบูรณ์
ภายใน 1 นาทีหลังจากเปิดเครื่อง ให้แตะสายสีเขียวของตัวรับกับสาย GND (สายสีดำ) ห้าครั้ง
ไฟสีแดงของตัวรับจะกะพริบเพื่อยืนยันการเปิดใช้งาน: สายสีเหลืองจะเปลี่ยนเป็นโหมด NC, โหมด Blanking เปิดใช้งาน

สถานการณ์การใช้งาน

ประตูโรงรถสำหรับที่พักอาศัย (รถคันเดียว, รถสองคัน)
ประตูโรงรถเชิงพาณิชย์ (ที่จอดรถ, ทางเข้าด้านหลังร้านค้าปลีก)
ประตูบานพับอุตสาหกรรม (โรงงาน, คลังสินค้า, ท่าเทียบเรือ)
ประตูบานพับห้องเย็น (คลังสินค้าแช่เย็น, ห้องแช่แข็ง)

การแก้ไขปัญหา

อาการผิดปกติ	สาเหตุที่เป็นไปได้	วิธีแก้ไข
ไฟสีน้ำเงินของตัวรับกะพริบ (เปิดเครื่อง)	การจัดตำแหน่งตัวส่งและตัวรับผิดพลาด	ปรับตำแหน่งใหม่เพื่อให้แน่ใจว่าการจัดตำแหน่งขนานกัน
ไฟสีแดงของตัวส่งกะพริบเร็ว	แรงดันไฟฟ้าแหล่งจ่ายไฟ <9V or>28V	ทำให้แหล่งจ่ายไฟเสถียรเพื่อให้เป็นไปตามข้อกำหนด DC12-24V
ระบบทำงาน แต่ประตูไม่มีการป้องกันการหนีบ	ข้อผิดพลาดในการเดินสาย	ตรวจสอบการเดินสายอีกครั้งตามคู่มือ ตรวจสอบการเชื่อมต่อที่ถูกต้องกับระบบควบคุมประตู
ไม่สามารถเข้าสู่โหมด Blanking ได้	1. แสงรั่วระหว่างการลดระดับประตู 2. ลำแสงล่างสุดถูกบล็อกโดยเศษซาก 3. ประตู/สิ่งกีดขวางไม่เป็นไปตามระยะการบล็อกต่อเนื่องขั้นต่ำ	1. แก้ไขการปิดผนึกประตูเพื่อป้องกันแสงรั่ว 2. ทำความสะอาดเศษซากที่บล็อกลำแสง 3. ปรับประตู/สิ่งกีดขวางให้เป็นไปตามข้อกำหนดระยะทาง

ข้อควรระวังในการใช้งานและการบำรุงรักษา

เก็บสายเคเบิลให้ห่างจากตัวนำแรงดันไฟฟ้าสูงและเครื่องจักรประตูเพื่อหลีกเลี่ยงความเสียหาย
เช็ดเลนส์ตัวส่ง/ตัวรับเป็นประจำด้วยผ้านุ่มแห้งเพื่อขจัดฝุ่น สิ่งสกปรก หรือการควบแน่น
ห้ามงอ บิด หรือดึงสายเคเบิลแรงๆ หลีกเลี่ยงการขีดข่วนเลนส์อินฟราเรด
ป้องกันแสงแดดโดยตรงหรือแหล่งกำเนิดแสงอินฟราเรดส่องไปที่ตัวรับ (เพื่อหลีกเลี่ยงการทริกเกอร์ผิดพลาด)
สำหรับการติดตั้งภายนอกอาคาร ตรวจสอบให้แน่ใจว่าอุปกรณ์ได้รับการป้องกันจากสภาพอากาศที่รุนแรง (เช่น ฝนตกหนัก หิมะตก) เพื่อยืดอายุการใช้งาน
