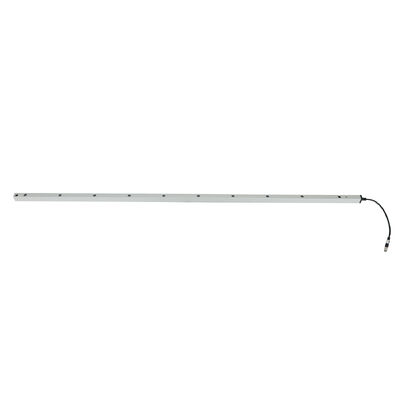

ระบบ Safety Light Grid สำหรับประตูอัตโนมัติพร้อมตัวเรือนอะลูมิเนียมกันน้ำ
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | JUTAI |
| ได้รับการรับรอง | CE |
| หมายเลขรุ่น | CL20-8L |
| เอกสาร | CL05-8L User Manual.pdf |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | negotiable |
| รายละเอียดการบรรจุ | การ์ตูน |
| เวลาการส่งมอบ | 5 - 8 วันทำการ |
| เงื่อนไขการชำระเงิน | T/T,L/C,D/A,D/P,Western Union,PayPal,,Alipay |
| สามารถในการผลิต | 1,000 ชิ้นต่อเดือน |
รายละเอียดสินค้า
| ระดับ IP | IP67 | การทำงาน | ช่องว่าง |
|---|---|---|---|
| ระยะการตรวจจับ | 8ม | วัสดุ | อลูมิเนียมอัลลอยด์ |
| คุณสมบัติ | ทนต่อการกัดกร่อน | แรงดันไฟฟ้า | ดีซี12-24v |
| อุณหภูมิในการทำงาน | -20 ~ 60 ℃ | การดำเนินงานในปัจจุบัน | < 50mA |
| เอาท์พุต | ไม่/ไม่มี,COM | ปัจจุบันทำงาน | <20mA@DC12V-24V |
| ข้อมูลจำเพาะ | 2000*21*15 มม | ||
| เน้น | ระบบ Safety Light Grid สำหรับประตูอัตโนมัติ,ระบบ Safety Light Grid พร้อมตัวเรือนอะลูมิเนียม,ระบบ Safety Light Grid กันน้ำ |
||
รายละเอียดสินค้า
ระบบไฟนิรภัยสำหรับประตูอัตโนมัติพร้อมโครงอะลูมิเนียมกันน้ำ
ระบบไฟนิรภัย JUTAI CL20-8L เป็นโซลูชันการป้องกันระดับมืออาชีพที่ออกแบบมาสำหรับประตูอัตโนมัติ มีโครงอะลูมิเนียมกันน้ำและการป้องกันระดับ IP67 ระบบสร้างม่านแสงที่มองไม่เห็น 8 ลำแสงระหว่างตัวส่งและตัวรับ ซึ่งจะสั่งให้ประตูหมุนกลับหรือหยุดทันทีเมื่อมีบุคคล วัตถุ หรืออุปกรณ์เข้ามาขวางได้อย่างมีประสิทธิภาพ ป้องกันอุบัติเหตุหนีบ ทับ หรือชนในสภาพแวดล้อมอุตสาหกรรมและเชิงพาณิชย์
ข้อมูลจำเพาะหลัก
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| รุ่น | CL20-8L |
| ประเภทผลิตภัณฑ์ | ระบบไฟนิรภัย (ม่านแสงนิรภัย) |
| แรงดันไฟฟ้าทำงาน | DC12-24V |
| กระแสไฟฟ้าทำงาน | ตัวส่ง: <65mA @DC12V; ตัวรับ: <20mA @DC12V |
| การกำหนดค่าเอาต์พุต | เอาต์พุตรีเลย์ NO/NC (ค่าเริ่มต้น NO, สามารถตั้งค่าเป็น NC ได้); มีขั้ว COM |
| ระดับการป้องกัน | IP67 (กันฝุ่น + กันน้ำ) |
| วัสดุโครงสร้าง | อะลูมิเนียมอัลลอยด์ (กันน้ำ, ทนต่อการกัดกร่อน) |
| ระยะการทำงาน (ตัวส่งถึงตัวรับ) | 1-8 เมตร |
| ความสูงในการป้องกันสูงสุด | 1729 มม. |
| จำนวนโฟโตเซลล์ | 8 ลำแสง |
| ความยาวสายเคเบิล | ตัวส่ง: 8 เมตร; ตัวรับ: 4 เมตร |
| ประเภทขั้วต่อ | ตัวส่ง: ขั้วต่อตัวผู้ M8 แบบ 5 พิน; ตัวรับ: ขั้วต่อตัวผู้ M8 แบบ 5 พิน |
| อุณหภูมิการทำงาน | -20°C ~ +60°C |
| ฟังก์ชันหลัก | ระบบป้องกันประตูอัตโนมัติแบบหนีบ + โหมด Blanking (ป้องกันการแจ้งเตือนผิดพลาด) |
| ไฟแสดงสถานะ LED | ตัวส่ง: สีน้ำเงินคงที่ (ทำงานปกติ); สีแดงกะพริบเร็ว (แรงดันไฟฟ้า <9V or>28V) ตัวรับ: สีแดงคงที่ (มีวัตถุ/บุคคลขวาง); สีน้ำเงินคงที่ (ไม่มีสิ่งกีดขวาง); สีน้ำเงินกะพริบ (เปิดเครื่องครั้งแรก, การจัดตำแหน่งผิด) |
| ขนาดรูติดตั้ง (หน่วย: มม.) | 14, 29, 75, 80, 175, 19.7, 21.4, 259 |
ข้อได้เปรียบหลัก
- โครงอะลูมิเนียมกันน้ำ: โครงสร้างอะลูมิเนียมอัลลอยด์รับประกันความทนทาน ทนต่อการกัดกร่อน และกันน้ำได้อย่างมีประสิทธิภาพ พร้อมระดับ IP67 ทนทานต่อฝน ฝุ่น และความชื้น เหมาะสำหรับประตูอัตโนมัติที่ติดตั้งภายนอกอาคาร หรือสภาพแวดล้อมอุตสาหกรรมที่มีความชื้นสูง
- การป้องกันประตูอัตโนมัติที่ตรงเป้าหมาย: ม่านแสง 8 ลำแสงครอบคลุมความสูงของช่องประตูทั้งหมด (1729 มม.) ขจัดจุดบอดด้านความปลอดภัย และป้องกันการหนีบมือ แขนขา หรือวัตถุ ตอบสนองทันทีต่อการถูกขัดจังหวะลำแสง สอดคล้องกับความเร็วในการทำงานของประตูอัตโนมัติเพื่อหลีกเลี่ยงความล่าช้าด้านความปลอดภัย
- โหมด Blanking สำหรับป้องกันการแจ้งเตือนผิดพลาด: การปิดกั้นช่องสัญญาณแรกจะไม่กระตุ้นการตอบสนองด้านความปลอดภัย ปรับให้เข้ากับโครงสร้างช่องว่างของประตูอัตโนมัติ หลีกเลี่ยงการหมุนกลับประตูโดยไม่จำเป็นระหว่างการปิดปกติ ในขณะที่ยังคงการป้องกันการบุกรุกโดยไม่ได้ตั้งใจ
- ติดตั้งและใช้งานง่าย: การเดินสายแบบมีรหัสสีช่วยให้การเชื่อมต่อกับระบบควบคุมประตูอัตโนมัติง่ายขึ้น ขายึดแบบปรับได้เหมาะกับโครงสร้างวงกบประตูต่างๆ ไฟ LED ที่ใช้งานง่ายช่วยให้ตรวจสอบสถานะได้อย่างรวดเร็ว
คู่มือการเดินสาย
| ส่วนประกอบ | สีสายไฟ | ฟังก์ชัน | หมายเหตุ |
|---|---|---|---|
| ตัวส่ง | สีแดง | แหล่งจ่ายไฟบวก DC12-24V | เชื่อมต่อกับแหล่งจ่ายไฟที่เสถียร หลีกเลี่ยงแรงดันไฟฟ้าเกิน/ต่ำเกินไป |
| ตัวส่ง | สีดำ | กราวด์ (GND) | เชื่อมต่อกับขั้วลบของแหล่งจ่ายไฟ ตรวจสอบให้แน่ใจว่ามีการต่อสายดินที่เชื่อถือได้ |
| ตัวส่ง | สีเขียว/เหลือง/ขาว | สำรอง | ไม่จำเป็นต้องเชื่อมต่อสำหรับการใช้งานพื้นฐาน |
| ตัวรับ | สีแดง | แหล่งจ่ายไฟบวก DC12-24V | เหมือนกับการเชื่อมต่อแหล่งจ่ายไฟของตัวส่ง |
| ตัวรับ | สีดำ | กราวด์ (GND) | กราวด์ร่วมกับตัวส่ง |
| ตัวรับ | สีเขียว | เอาต์พุต NO/NC (ค่าเริ่มต้น NO) | เชื่อมต่อกับอินพุตสัญญาณนิรภัยของระบบควบคุมประตูอัตโนมัติ |
| ตัวรับ | สีเหลือง | NC ที่ตั้งค่าได้ | เปิดใช้งานผ่านการตั้งค่าโหมด Blanking |
| ตัวรับ | สีขาว | COM (ขั้วร่วม) | ขั้วที่ตรงกันสำหรับเอาต์พุต NO/NC |
คำเตือนที่สำคัญ: ห้ามเชื่อมต่อขั้ว NO/NC (สายสีเขียว/เหลืองของตัวรับ) กับขั้วบวกของแหล่งจ่ายไฟ ซึ่งจะทำให้รีเลย์ออปติคัลเสียหาย
ขั้นตอนการเปิดใช้งานโหมด Blanking
- ทำการเดินสายและเปิดระบบให้เสร็จสมบูรณ์
- ภายใน 1 นาทีหลังจากเปิดเครื่อง ให้แตะสายสีเขียวของตัวรับกับสาย GND (สายสีดำ) ห้าครั้ง
- ไฟสีแดงของตัวรับจะกะพริบเพื่อยืนยันการเปิดใช้งาน: สายสีเหลืองจะเปลี่ยนเป็นโหมด NC, โหมด Blanking เปิดใช้งาน
สถานการณ์การใช้งาน
- ประตูอัตโนมัติอุตสาหกรรม (ประตูความเร็วสูง, ประตูม้วน, ประตูบานเลื่อน)
- ประตูอัตโนมัติเชิงพาณิชย์ (ห้างสรรพสินค้า, อาคารสำนักงาน, ร้านค้าปลีก)
- ประตูอัตโนมัติภายนอกอาคาร (ลานจอดรถ, ทางเข้าศูนย์โลจิสติกส์)
- ประตูอัตโนมัติในสภาพแวดล้อมพิเศษ (ห้องเย็น, โรงงานที่มีความชื้น)
การแก้ไขปัญหา
| อาการผิดปกติ | สาเหตุที่เป็นไปได้ | วิธีแก้ไข |
|---|---|---|
| ไฟสีน้ำเงินของตัวรับกะพริบ (เปิดเครื่อง) | การจัดตำแหน่งตัวส่งและตัวรับผิดพลาด | ปรับตำแหน่งใหม่เพื่อให้แน่ใจว่าการจัดตำแหน่งขนานกัน |
| ไฟสีแดงของตัวส่งกะพริบเร็ว | แรงดันไฟฟ้าแหล่งจ่ายไฟ <9V or>28V | ทำให้แหล่งจ่ายไฟมีเสถียรภาพเพื่อให้เป็นไปตามข้อกำหนด DC12-24V |
| ระบบทำงาน แต่ประตูไม่มีการป้องกันการหนีบ | ข้อผิดพลาดในการเดินสาย | ตรวจสอบการเดินสายอีกครั้งตามคู่มือ ตรวจสอบให้แน่ใจว่าเชื่อมต่อถูกต้องกับระบบควบคุมประตู |
| ไม่สามารถเข้าสู่โหมด Blanking ได้ | 1. แสงรั่วระหว่างการปิดประตู 2. ลำแสงล่างสุดถูกสิ่งกีดขวางโดยเศษซาก 3. ประตู/สิ่งกีดขวางไม่เป็นไปตามระยะการปิดกั้นต่อเนื่องขั้นต่ำ |
1. แก้ไขการปิดผนึกประตูเพื่อป้องกันแสงรั่ว 2. กำจัดเศษซากที่กีดขวางลำแสง 3. ปรับประตู/สิ่งกีดขวางให้เป็นไปตามข้อกำหนดระยะทาง |
ข้อควรระวังในการใช้งานและการบำรุงรักษา
- เก็บสายเคเบิลให้ห่างจากตัวนำไฟฟ้าแรงสูงและเครื่องจักรประตู เพื่อหลีกเลี่ยงความเสียหายหรือการรบกวน
- เช็ดเลนส์ตัวส่ง/ตัวรับเป็นประจำด้วยผ้านุ่มแห้ง เพื่อขจัดฝุ่น ความชื้น หรือสิ่งสกปรก
- ห้ามงอ บิด หรือดึงสายเคเบิลแรงๆ หลีกเลี่ยงการขีดข่วนโครงอะลูมิเนียมหรือเลนส์อินฟราเรด
- ป้องกันแสงแดดโดยตรงหรือแหล่งกำเนิดแสงอินฟราเรดส่องไปยังตัวรับ (เพื่อหลีกเลี่ยงการกระตุ้นผิดพลาด)
- สำหรับการติดตั้งภายนอกอาคาร ตรวจสอบให้แน่ใจว่าอุปกรณ์ได้รับการยึดอย่างแน่นหนาเพื่อต้านทานลมและการสั่นสะเทือน
เรื่องราวความสำเร็จของลูกค้า
"เซ็นเซอร์ของ JUTAI ช่วยลดการหยุดทำงานในคลังสินค้าห้องเย็นของเราได้ ระดับ IP67 ทำให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้แม้ในอุณหภูมิ -25°C"
"คุณสมบัติโหมดคู่ช่วยให้สามารถผสานรวมเข้ากับโครงสร้างพื้นฐานที่มีอยู่ของเราได้อย่างราบรื่น การติดตั้งทำได้ง่ายมาก!"
"เซ็นเซอร์ที่ได้รับการรับรอง CE ของ JUTAI เป็นไปตามมาตรฐานความปลอดภัยของเรา ในขณะเดียวกันก็ช่วยลดต้นทุนการบำรุงรักษาลง 30%"
"หลังจากติดตั้งเซ็นเซอร์ 16 ลำแสงของ JUTAI เราพบว่าอุบัติเหตุที่เกี่ยวข้องกับสายพานลำเลียงลดลง 100%"
"เวลาตอบสนองที่รวดเร็วของเซ็นเซอร์ (<=20ms) ช่วยปกป้องคนงานจากการชนแขนหุ่นยนต์ระหว่างการทำงานความเร็วสูง"
"โครงอะลูมิเนียม IP67 ทนต่อน้ำในสายการผลิตอาหารของเรา ในขณะที่ยังคงความแม่นยำไว้ได้"
"เซ็นเซอร์ของ JUTAI ปรับปรุงการหลีกเลี่ยงการชนของ AGV ลดการหยุดทำงานลง 25%"
"เซ็นเซอร์ช่วยให้ประตูหนีไฟปิดได้อย่างปลอดภัย โดยไม่กระทบต่อความปลอดภัยของบุคลากรระหว่างการฝึกซ้อม"

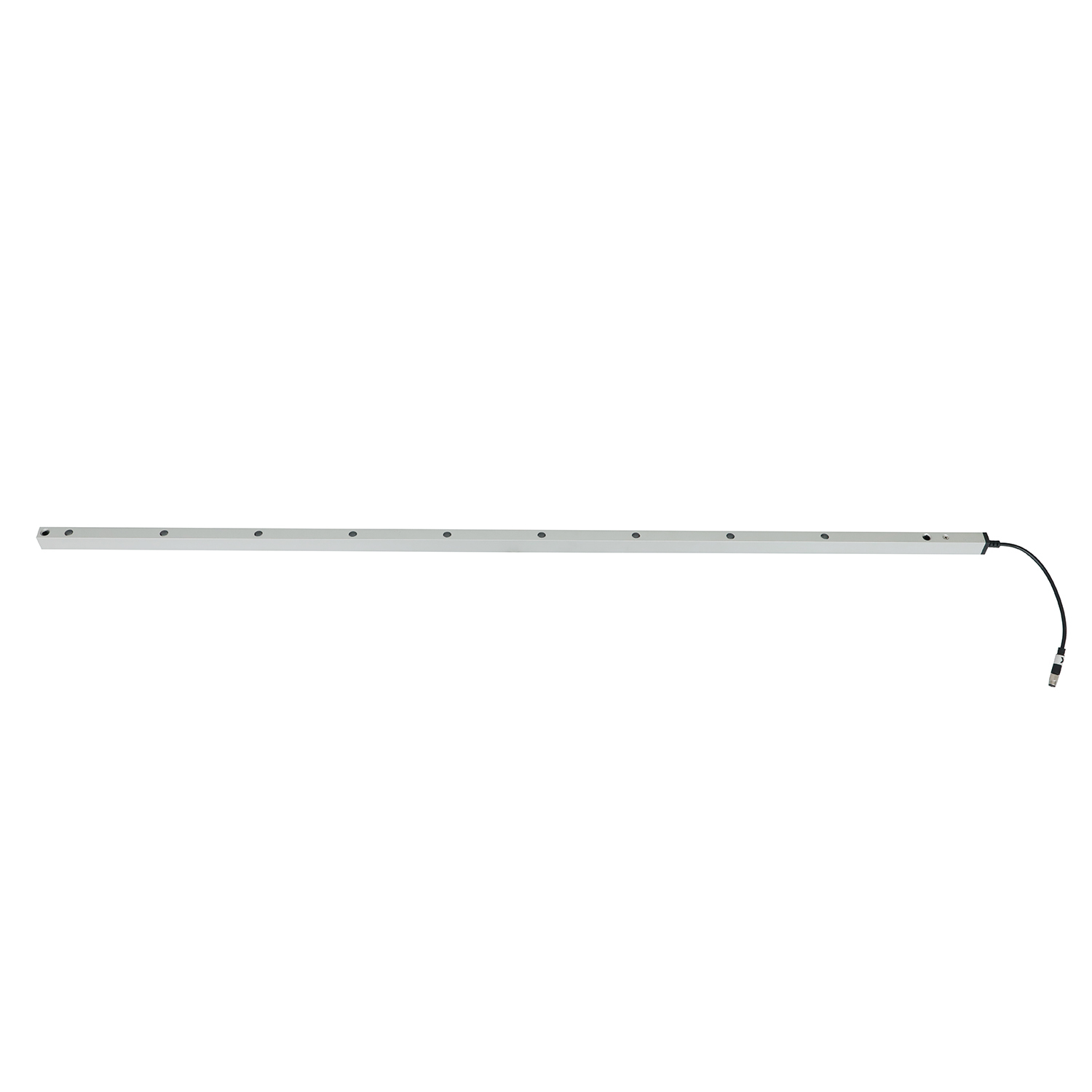

แกลเลอรี่ผลิตภัณฑ์
