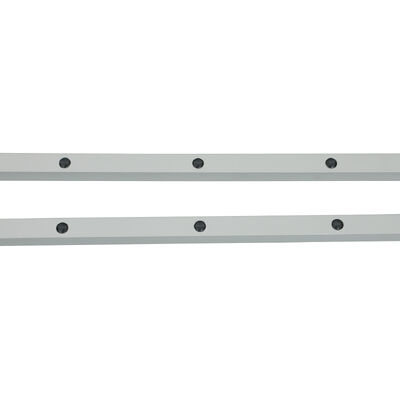

ป้องกันอินฟราเรดสําหรับประตูอุตสาหกรรมที่มีความยาวปรับได้ 500-2500 มม

สถานที่กำเนิด	จีน
ชื่อแบรนด์	JUTAI
ได้รับการรับรอง	CE
หมายเลขรุ่น	CL20-8L
เอกสาร	CL05-8L User Manual.pdf
จำนวนสั่งซื้อขั้นต่ำ	1
ราคา	negotiable
รายละเอียดการบรรจุ	การ์ตูน
เวลาการส่งมอบ	5 - 8 วันทำการ
เงื่อนไขการชำระเงิน	T/T,L/C,D/A,D/P,Western Union,PayPal,,Alipay
สามารถในการผลิต	1,000 ชิ้นต่อเดือน

รายละเอียดสินค้า

ระดับ IP	IP67	การทำงาน	ช่องว่าง
ระยะการตรวจจับ	8ม	วัสดุ	อลูมิเนียมอัลลอยด์
คุณสมบัติ	ทนต่อการกัดกร่อน	แรงดันไฟฟ้า	ดีซี12-24v
อุณหภูมิในการทำงาน	-20 ~ 60 ℃	การดำเนินงานในปัจจุบัน	< 50mA
เอาท์พุต	ไม่/ไม่มี,COM	ปัจจุบันทำงาน	<20mA@DC12V-24V
ข้อมูลจำเพาะ	20002115 มม
เน้น	ป้องกันอินฟราเรดสําหรับประตูอุตสาหกรรม , ป้องกันอินฟราเรด 500-2500mm ปรับได้

ฝากข้อความ

รายละเอียดสินค้า

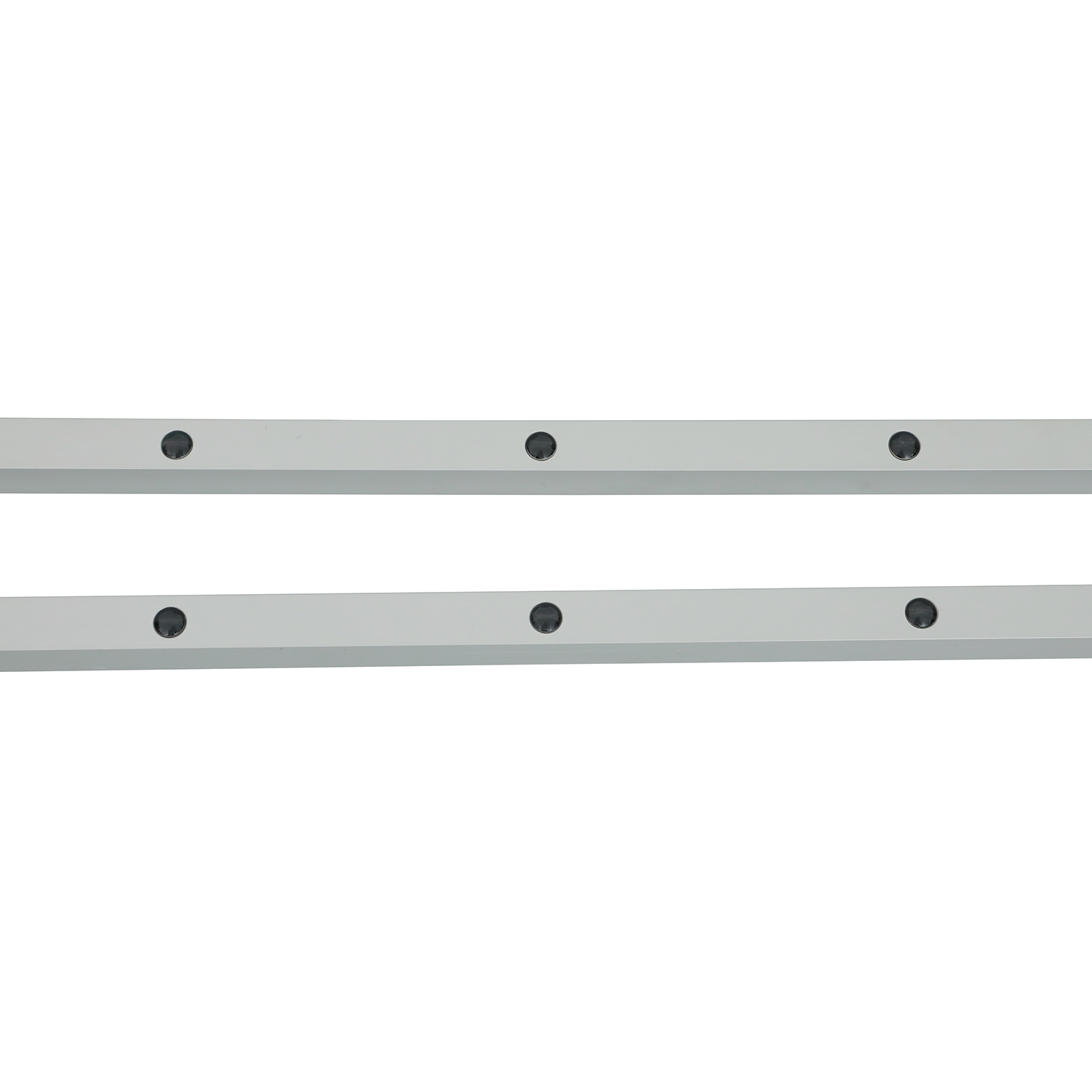

แผงกั้นอินฟราเรดสำหรับประตูอุตสาหกรรม ความยาวปรับได้ 500-2500 มม.

ภาพรวมผลิตภัณฑ์

แผงกั้นอินฟราเรด JUTAI ซีรีส์ CL เป็นโซลูชันความปลอดภัยระดับมืออาชีพที่ออกแบบมาสำหรับประตูอุตสาหกรรม มีความยาวปรับได้ตั้งแต่ 500 มม. ถึง 2500 มม. เพื่อให้เหมาะกับขนาดประตูที่หลากหลาย สร้างกริดแสงที่มองไม่เห็นระหว่างตัวส่งและตัวรับ ทริกเกอร์การย้อนกลับหรือหยุดประตูทันทีเมื่อมีบุคคล/วัตถุเข้ามาขัดขวาง ซึ่งช่วยป้องกันอุบัติเหตุหนีบในสภาพแวดล้อมอุตสาหกรรมได้อย่างมีประสิทธิภาพ ด้วยการป้องกันระดับ IP67 และโครงอะลูมิเนียมอัลลอยด์ ให้ประสิทธิภาพที่เชื่อถือได้ในสภาวะที่รุนแรง

ข้อมูลจำเพาะหลัก

พารามิเตอร์	ข้อมูลจำเพาะ
รุ่นซีรีส์	CL05, CL10, CL15, CL20, CL25 (พร้อมส่วนท้าย -8L)
ช่วงความยาวที่ปรับได้	500 มม., 1000 มม., 1500 มม., 2000 มม., 2500 มม. (ขึ้นอยู่กับรุ่น)
จำนวนโฟโตเซลล์	8 ลำแสง
ความสูงในการป้องกันสูงสุด	1729 มม. (อ้างอิง CL20-8L)
แรงดันไฟฟ้าทำงาน	DC12-24V
กระแสไฟฟ้าทำงาน	ตัวส่ง: <65mA @DC12V; ตัวรับ: <20mA @DC12V
การกำหนดค่าเอาต์พุต	เอาต์พุตรีเลย์ NO/NC (ค่าเริ่มต้น NO, กำหนดค่าเป็น NC ได้); มีขั้ว COM
ระดับการป้องกัน	IP67 (กันฝุ่น + กันน้ำ)
วัสดุโครงสร้าง	อะลูมิเนียมอัลลอยด์
ระยะการทำงาน (ตัวส่งถึงตัวรับ)	1-8 ม.
ความยาวสายเคเบิล	ตัวส่ง: 8 ม.; ตัวรับ: 4 ม.
ประเภทขั้วต่อ	ตัวส่ง: ตัวผู้ M8 แบบ 5 พิน; ตัวรับ: ตัวผู้ M8 แบบ 4 พิน
อุณหภูมิในการทำงาน	-20°C ~ +60°C
ฟังก์ชันหลัก	ป้องกันการหนีบประตูอุตสาหกรรม + โหมด Blanking (ช่องแรกไม่ทริกเกอร์)
ไฟแสดงสถานะ LED	ตัวส่ง: สีน้ำเงินคงที่ (ปกติ); สีแดงกะพริบเร็ว (แรงดันไฟฟ้า <9V or>28V) ตัวรับ: สีแดงคงที่ (ถูกบล็อก); สีน้ำเงินคงที่ (ไม่ถูกบล็อก); สีน้ำเงินกะพริบ (การจัดตำแหน่งผิด)
ขนาดรูติดตั้ง (หน่วย: มม.)	14, 29, 75, 80, 175, 19.7, 21.4, 259

ข้อได้เปรียบหลัก

ความยาวปรับได้ 500-2500 มม.: ตัวเลือกความยาวหลายแบบครอบคลุมประตูทางเข้าขนาดเล็ก (500 มม.) ไปจนถึงประตูอุตสาหกรรมขนาดใหญ่พิเศษ (2500 มม.) ปรับให้เข้ากับขนาดประตูอุตสาหกรรมที่หลากหลาย ไม่ต้องมีการปรับเปลี่ยนเพิ่มเติม เลือกโมเดลที่ตรงกันสำหรับช่องเปิดประตูที่แตกต่างกันได้โดยตรง
การป้องกันประตูอุตสาหกรรมที่ตรงเป้าหมาย: กริดแสง 8 ลำแสงช่วยขจัดจุดบอดด้านความปลอดภัย ตรวจจับมือ แขนขา หรือวัตถุเพื่อป้องกันการหนีบ/บดขยี้ โหมด Blanking ปรับให้เข้ากับช่องว่างของประตูอุตสาหกรรม หลีกเลี่ยงการแจ้งเตือนที่ผิดพลาดระหว่างการปิดปกติ
ทนทานและทนต่อสภาพแวดล้อม: การป้องกันระดับ IP67 ทนทานต่อฝุ่น ละอองน้ำ และสภาวะอุตสาหกรรมที่รุนแรง เหมาะสำหรับใช้ภายใน/ภายนอกอาคาร โครงอะลูมิเนียมอัลลอยด์ทนทานต่อการกัดกร่อนและการสึกหรอทางกล ทำให้มั่นใจได้ถึงความน่าเชื่อถือในระยะยาว
ติดตั้งและใช้งานง่าย: การเดินสายแบบมีรหัสสีช่วยให้การเชื่อมต่อกับระบบควบคุมประตูอุตสาหกรรมง่ายขึ้น ขายึดแบบปรับได้เหมาะกับกรอบประตูต่างๆ ไฟ LED ที่ใช้งานง่ายช่วยให้แก้ไขปัญหาได้อย่างรวดเร็ว

คู่มือการเดินสาย

ส่วนประกอบ	สีสายไฟ	ฟังก์ชัน	หมายเหตุ
ตัวส่ง	สีแดง	แหล่งจ่ายไฟบวก DC12-24V	เชื่อมต่อกับแหล่งจ่ายไฟที่เสถียร
ตัวส่ง	สีดำ	กราวด์ (GND)	เชื่อมต่อกับขั้วลบของแหล่งจ่ายไฟ
ตัวส่ง	เขียว/เหลือง/ขาว	สำรอง	ไม่จำเป็นต้องเชื่อมต่อสำหรับการใช้งานพื้นฐาน
ตัวรับ	สีแดง	แหล่งจ่ายไฟบวก DC12-24V	เหมือนกับแหล่งจ่ายไฟของตัวส่ง
ตัวรับ	สีดำ	กราวด์ (GND)	กราวด์ร่วมกับตัวส่ง
ตัวรับ	สีเขียว	เอาต์พุต NO/NC (ค่าเริ่มต้น NO)	เชื่อมต่อกับอินพุตสัญญาณความปลอดภัยของระบบควบคุมประตู
ตัวรับ	สีเหลือง	NC ที่กำหนดค่าได้	เปิดใช้งานผ่านการตั้งค่าโหมด Blanking
ตัวรับ	สีขาว	COM (ขั้วร่วม)	ขั้วที่ตรงกันสำหรับเอาต์พุต NO/NC

คำเตือนที่สำคัญ: ห้ามเชื่อมต่อขั้ว NO/NC กับแหล่งจ่ายไฟบวก ซึ่งจะทำให้รีเลย์ออปติคัลเสียหาย

ขั้นตอนการเปิดใช้งานโหมด Blanking

ทำการเดินสายและเปิดเครื่องให้เสร็จสมบูรณ์
ภายใน 1 นาทีหลังจากเปิดเครื่อง ให้แตะสายสีเขียวของตัวรับกับ GND (สายสีดำ) ห้าครั้ง
ไฟสีแดงของตัวรับกะพริบเพื่อยืนยันการเปิดใช้งาน: สายสีเหลืองเปลี่ยนเป็นโหมด NC, โหมด Blanking เปิดใช้งาน

การจับคู่รุ่นและความยาว

รุ่น	ความยาว	ประเภทประตูอุตสาหกรรมเป้าหมาย
CL05-8L	500 มม.	ประตูทางเข้าขนาดเล็ก, ประตูใช้งานทั่วไป
CL10-8L	1000 มม.	ประตูม้วนขนาดกลาง, ประตูโรงรถ
CL15-8L	1500 มม.	ประตูบานเลื่อนโกดัง, ประตูศูนย์โลจิสติกส์
CL20-8L	2000 มม.	ประตูความเร็วสูงอุตสาหกรรมขนาดใหญ่, ประตูห้องเย็น
CL25-8L	2500 มม.	ประตูท่าขนถ่ายขนาดใหญ่พิเศษ, ประตูอุตสาหกรรมงานหนัก

การแก้ไขปัญหา

อาการผิดปกติ	วิธีแก้ไข
ไฟสีน้ำเงินของตัวรับกะพริบ (เปิดเครื่อง)	จัดแนวตัวส่งและตัวรับใหม่ให้ขนานกัน
ไฟสีแดงของตัวส่งกะพริบเร็ว	ทำให้แหล่งจ่ายไฟคงที่ที่ DC12-24V (หลีกเลี่ยง <9V or>28V)
ไม่มีการทำงานป้องกันการหนีบ (อุปกรณ์ปกติ)	ตรวจสอบการเดินสายอีกครั้งตามคู่มือเพื่อแก้ไขข้อผิดพลาดในการเชื่อมต่อ
ไม่สามารถเข้าสู่โหมด Blanking	1. แก้ไขการปิดผนึกประตูเพื่อป้องกันแสงรั่ว 2. ทำความสะอาดสิ่งสกปรกที่ปิดกั้นลำแสงล่างสุด 3. ตรวจสอบให้แน่ใจว่าประตู/สิ่งกีดขวางตรงตามระยะการบล็อกต่อเนื่องขั้นต่ำ

แนวทางการใช้งานและการบำรุงรักษา

เก็บสายเคเบิลให้ห่างจากตัวนำแรงดันไฟฟ้าสูงและเครื่องจักรประตูเพื่อหลีกเลี่ยงความเสียหาย
เช็ดเลนส์ตัวส่ง/ตัวรับเป็นประจำด้วยผ้านุ่มแห้งเพื่อขจัดฝุ่น/สิ่งสกปรก
ห้ามงอ/บิดอุปกรณ์หรือสายเคเบิล หลีกเลี่ยงการขีดข่วนเลนส์อินฟราเรด
ป้องกันแสงแดดโดยตรงหรือแหล่งกำเนิดแสงอินฟราเรดส่องไปยังตัวรับ
ตรวจสอบให้แน่ใจว่าวัตถุในโหมด Blanking ตรงตามข้อกำหนดระยะการบล็อกต่อเนื่องขั้นต่ำ
