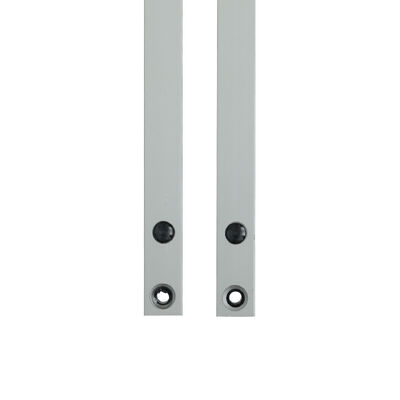

เซ็นเซอร์ความปลอดภัยแบบหลายลำแสงสำหรับระบบประตู พร้อมเอาต์พุต NO/NC & การตอบสนองที่รวดเร็ว
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | JUTAI |
| ได้รับการรับรอง | CE |
| หมายเลขรุ่น | CL20-8L |
| เอกสาร | CL05-8L User Manual.pdf |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | negotiable |
| รายละเอียดการบรรจุ | การ์ตูน |
| เวลาการส่งมอบ | 5 - 8 วันทำการ |
| เงื่อนไขการชำระเงิน | T/T,L/C,D/A,D/P,Western Union,PayPal,,Alipay |
| สามารถในการผลิต | 1,000 ชิ้นต่อเดือน |
รายละเอียดสินค้า
| ระดับ IP | IP67 | การทำงาน | ช่องว่าง |
|---|---|---|---|
| ระยะการตรวจจับ | 8ม | วัสดุ | อลูมิเนียมอัลลอยด์ |
| คุณสมบัติ | ทนต่อการกัดกร่อน | แรงดันไฟฟ้า | ดีซี12-24v |
| อุณหภูมิในการทำงาน | -20 ~ 60 ℃ | การดำเนินงานในปัจจุบัน | < 50mA |
| เอาท์พุต | ไม่/ไม่มี,COM | ปัจจุบันทำงาน | <20mA@DC12V-24V |
| ข้อมูลจำเพาะ | 2000*21*15 มม | ||
| เน้น | เซ็นเซอร์ความปลอดภัยเอาต์พุต NO/NC,เซ็นเซอร์ความปลอดภัยสำหรับระบบประตู,เซ็นเซอร์ความปลอดภัยแบบหลายลำแสง |
||
รายละเอียดสินค้า
เซ็นเซอร์นิรภัยแบบหลายลำแสงสำหรับระบบประตูพร้อมเอาต์พุต NO/NC และการตอบสนองที่รวดเร็ว
JUTAI CL20-8L Multi-Beam Safety Sensor เป็นอุปกรณ์ป้องกันระดับมืออาชีพที่ออกแบบมาสำหรับระบบประตู มีการตรวจจับ 8 ลำแสง เอาต์พุต NO/NC ที่กำหนดค่าได้ และประสิทธิภาพการตอบสนองที่รวดเร็ว สร้างกริดแสงที่มองไม่เห็นระหว่างตัวส่งและตัวรับ ทริกเกอร์การย้อนกลับหรือหยุดประตูทันทีเมื่อมีบุคคล มือ หรือวัตถุเข้ามาขวาง ซึ่งช่วยป้องกันอุบัติเหตุหนีบและบดขยี้ได้อย่างมีประสิทธิภาพในสถานการณ์ประตูอุตสาหกรรม เชิงพาณิชย์ และโลจิสติกส์ ด้วยการป้องกันระดับ IP67 และโครงอะลูมิเนียมอัลลอยด์ จึงให้การรับประกันความปลอดภัยที่เชื่อถือได้สำหรับประตูความเร็วสูง ประตูม้วน และประตูอัตโนมัติ
ข้อมูลจำเพาะหลัก
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| รุ่น | CL20-8L |
| ประเภทผลิตภัณฑ์ | เซ็นเซอร์นิรภัยแบบหลายลำแสง (ม่านแสงนิรภัย) |
| จำนวนโฟโตเซลล์ | 8 ลำแสง |
| ความสูงในการป้องกันสูงสุด | 1729 มม. |
| แรงดันไฟฟ้าทำงาน | DC12-24V |
| กระแสไฟฟ้าทำงาน | ตัวส่ง: <65mA @DC12V; ตัวรับ: <20mA @DC12V |
| การกำหนดค่าเอาต์พุต | เอาต์พุตรีเลย์ NO/NC (ค่าเริ่มต้น NO, กำหนดค่าเป็น NC ได้); มีขั้ว COM |
| เวลาตอบสนอง | รวดเร็ว (ทริกเกอร์ทันทีสำหรับการดำเนินการด้านความปลอดภัยของประตู) |
| ระดับการป้องกัน | IP67 (กันฝุ่น + กันน้ำ) |
| วัสดุโครงสร้าง | อะลูมิเนียมอัลลอยด์ |
| ระยะการทำงาน (ตัวส่งถึงตัวรับ) | 1-8 ม. |
| ความยาวสายเคเบิล | ตัวส่ง: 8 ม.; ตัวรับ: 4 ม. |
| ประเภทขั้วต่อ | ตัวส่ง: ขั้วต่อตัวผู้ M8 แบบ 5 พิน; ตัวรับ: ขั้วต่อตัวผู้ M8 แบบ 5 พิน |
| อุณหภูมิการทำงาน | -20°C ~ +60°C |
| ฟังก์ชันหลัก | การป้องกันการหนีบสำหรับระบบประตู + โหมด Blanking (ช่องแรกไม่ทริกเกอร์) |
| ไฟแสดงสถานะ LED | ตัวส่ง: สีน้ำเงินคงที่ (การทำงานปกติ); สีแดงกะพริบเร็ว (แรงดันไฟฟ้า <9V or>28V) ตัวรับ: สีแดงคงที่ (วัตถุ/บุคคลถูกบล็อก); สีน้ำเงินคงที่ (ไม่มีสิ่งกีดขวาง); สีน้ำเงินกะพริบ (เปิดเครื่องครั้งแรก, การจัดตำแหน่งตัวส่ง-ตัวรับไม่ถูกต้อง) |
| ขนาดรูติดตั้ง (หน่วย: มม.) | 14, 29, 75, 80, 175, 19.7, 21.4, 259 |
ข้อได้เปรียบหลัก
- การตรวจจับแบบครอบคลุมเต็มรูปแบบด้วยหลายลำแสง: กริดแสง 8 ลำแสงช่วยขจัดจุดบอดด้านความปลอดภัยตลอดความสูงของช่องเปิดประตู (1729 มม.) ทำให้มั่นใจได้ว่าจะไม่พลาดการตรวจจับวัตถุขนาดเล็ก มือ หรือแขนขา การกระจายลำแสงที่หนาแน่นปรับให้เข้ากับการทำงานแบบไดนามิกของระบบประตู ให้การป้องกันการหนีบแบบรอบด้าน
- เอาต์พุต NO/NC ที่กำหนดค่าได้: เอาต์พุต NO เริ่มต้นตรงตามข้อกำหนดของระบบควบคุมประตูมาตรฐาน; สามารถกำหนดค่าเอาต์พุต NC ได้ด้วยการทำงานง่ายๆ การสลับโหมดเอาต์พุตที่ยืดหยุ่นช่วยให้สามารถรวมเข้ากับแผงควบคุมประตูและรีเลย์นิรภัยต่างๆ ได้อย่างราบรื่น เพิ่มความเข้ากันได้
- การตอบสนองที่รวดเร็วเพื่อความปลอดภัยของประตู: ทริกเกอร์การดำเนินการด้านความปลอดภัย (การย้อนกลับ/หยุดประตู) ทันทีเมื่อลำแสงถูกขัดจังหวะ ซึ่งตรงกับการทำงานที่รวดเร็วของประตูความเร็วสูงและประตูม้วน ขจัดความล่าช้าด้านความปลอดภัยในสถานการณ์ประตูที่มีการจราจรหนาแน่น หลีกเลี่ยงอุบัติเหตุการหนีบได้อย่างมีประสิทธิภาพ
- ประสิทธิภาพที่ทนทานและเชื่อถือได้: การป้องกันระดับ IP67 ทนทานต่อฝุ่น ละอองน้ำ และการจมน้ำชั่วคราว เหมาะสำหรับการติดตั้งประตูภายใน/ภายนอกและสภาพแวดล้อมอุตสาหกรรมที่รุนแรง โครงอะลูมิเนียมอัลลอยด์ทนทานต่อการกัดกร่อน การสึกหรอทางกล และการสั่นสะเทือน ทำให้มั่นใจได้ถึงความเสถียรในระยะยาวสำหรับการทำงานของประตูที่บ่อยครั้ง
- โหมด Blanking สำหรับการป้องกันการแจ้งเตือนที่ผิดพลาด: การบล็อกช่องแรกของกริดแสงจะไม่ทริกเกอร์การตอบสนองด้านความปลอดภัย ปรับให้เข้ากับโครงสร้างช่องว่างของประตูและการบล็อกลำแสงตามลำดับระหว่างการปิดตามปกติ หลีกเลี่ยงการหยุดประตูโดยไม่จำเป็น ในขณะที่ยังคงการป้องกันเต็มรูปแบบจากการบุกรุกโดยไม่ได้ตั้งใจ
คู่มือการเดินสาย
| ส่วนประกอบ | สีสายไฟ | ฟังก์ชัน | หมายเหตุโดยละเอียด |
|---|---|---|---|
| ตัวส่ง | สีแดง | แหล่งจ่ายไฟบวก DC12-24V | เชื่อมต่อกับแหล่งจ่ายไฟ DC ที่เสถียร หลีกเลี่ยงแรงดันไฟฟ้าเกิน/ต่ำเกินไป |
| ตัวส่ง | สีดำ | กราวด์ (GND) | เชื่อมต่อกับขั้วลบของแหล่งจ่ายไฟ ตรวจสอบให้แน่ใจว่ามีการต่อสายดินที่เชื่อถือได้ |
| ตัวส่ง | สีเขียว/เหลือง/ขาว | สำรอง | ไม่จำเป็นต้องเชื่อมต่อสำหรับการใช้งานพื้นฐาน |
| ตัวรับ | สีแดง | แหล่งจ่ายไฟบวก DC12-24V | แหล่งจ่ายไฟเดียวกันกับตัวส่งเพื่อให้แรงดันไฟฟ้าสม่ำเสมอ |
| ตัวรับ | สีดำ | กราวด์ (GND) | กราวด์ร่วมกับตัวส่งเพื่อให้สัญญาณเสถียร |
| ตัวรับ | สีเขียว | เอาต์พุต NO/NC (ค่าเริ่มต้น NO) | เชื่อมต่อกับขั้วอินพุตความปลอดภัยของระบบควบคุมประตู |
| ตัวรับ | สีเหลือง | NC ที่กำหนดค่าได้ | เปิดใช้งานผ่านการทำงานสวิตช์ NC |
| ตัวรับ | สีขาว | COM (ขั้วร่วม) | ขั้วที่ตรงกันสำหรับเอาต์พุต NO/NC ต้องเชื่อมต่อกับขั้วที่เกี่ยวข้องของระบบควบคุมประตู |
คำเตือนที่สำคัญ: ห้ามเชื่อมต่อขั้ว NO/NC (สายสีเขียว/เหลืองของตัวรับ) กับขั้วบวกของแหล่งจ่ายไฟ ซึ่งจะทำให้รีเลย์ออปติคัลเสียหายอย่างถาวร
ขั้นตอนการเปิดใช้งานเอาต์พุต NC และโหมด Blanking
- ทำการเดินสายให้สมบูรณ์ตามคู่มือการเดินสายและยืนยันว่าไม่มีข้อผิดพลาดในการเชื่อมต่อ
- เปิดเครื่องเซ็นเซอร์ (ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟตรงตามข้อกำหนด DC12-24V)
- ภายใน 1 นาทีหลังจากเปิดเครื่อง ให้แตะสายสีเขียว (เอาต์พุต NO) ของตัวรับกับสายสีดำ (GND) ห้าครั้งติดต่อกัน
- สังเกตไฟสีแดงของตัวรับกะพริบอย่างรวดเร็ว ซึ่งแสดงว่าเปิดใช้งานสำเร็จ: สายสีเหลืองจะเปลี่ยนเป็นโหมด NC และเปิดใช้งานโหมด Blanking
สถานการณ์การใช้งาน
- ประตูความเร็วสูงในอุตสาหกรรม (โรงงานผลิต ศูนย์โลจิสติกส์)
- ประตูม้วน (คลังสินค้า ร้านค้าปลีก อาคารพาณิชย์)
- ประตูอัตโนมัติ (อาคารสำนักงาน ห้างสรรพสินค้า โรงงานอุตสาหกรรม)
- ประตูห้องเย็น (คลังสินค้าแช่เย็น ห้องแช่แข็ง)
- ประตูโรงรถ (ที่พักอาศัย ลานจอดรถเชิงพาณิชย์)
การแก้ไขปัญหา
| อาการผิดปกติ | สาเหตุที่เป็นไปได้ | วิธีแก้ไขโดยละเอียด |
|---|---|---|
| ไฟสีน้ำเงินของตัวรับกะพริบต่อเนื่องหลังจากเปิดเครื่อง | ตัวส่งและตัวรับไม่อยู่ในแนวเดียวกัน (ลำแสงไม่จับคู่) | 1. ปรับตำแหน่งการติดตั้งของตัวส่งและตัวรับเพื่อให้แน่ใจว่าอยู่ในแนวขนาน 2. นำสิ่งกีดขวางใดๆ ที่ขวางเส้นทางแสงระหว่างทั้งสองยูนิตออก 3. ขันสกรูยึดให้แน่นเพื่อหลีกเลี่ยงการจัดตำแหน่งผิดพลาดที่เกิดจากการสั่นสะเทือน |
| ไฟสีแดงของตัวส่งกะพริบเร็ว | แรงดันไฟฟ้าของแหล่งจ่ายไฟคือ <9V or>28V | 1. ใช้มัลติมิเตอร์วัดแรงดันไฟฟ้าของแหล่งจ่ายไฟ 2. เปลี่ยนแหล่งจ่ายไฟด้วยอะแดปเตอร์ DC12-24V ที่เสถียร 3. ตรวจสอบแรงดันไฟฟ้าตกที่เกิดจากสายเคเบิลยาวและเปลี่ยนด้วยสายเคเบิลที่หนากว่าหากจำเป็น |
| เซ็นเซอร์ทำงานปกติ (ไฟแสดงสถานะ LED ถูกต้อง) แต่ประตูไม่มีการป้องกันการหนีบ | ข้อผิดพลาดในการเดินสาย (การเชื่อมต่อขั้ว NO/NC หรือ COM ไม่ถูกต้อง) | 1. ตรวจสอบการเดินสายอีกครั้งตามคู่มือการเดินสาย ตรวจสอบให้แน่ใจว่าขั้วสีเขียว/เหลือง (เอาต์พุต) และสีขาว (COM) เชื่อมต่อกับอินเทอร์เฟซความปลอดภัยของระบบควบคุมประตู 2. ตรวจสอบว่าระบบควบคุมประตูถูกตั้งค่าเป็นโหมด "อินพุตเซ็นเซอร์นิรภัยภายนอก" |
| ไม่สามารถเข้าสู่โหมด Blanking / สลับเป็นเอาต์พุต NC ได้ | 1. การดำเนินการเกินเวลา 1 นาทีหลังจากเปิดเครื่อง 2. แสงรั่วระหว่างการปิดประตู (การบล็อกลำแสงไม่ต่อเนื่อง) 3. ลำแสงล่างสุดถูกบล็อกโดยเศษซาก | 1. ปิดและรีสตาร์ทเซ็นเซอร์ จากนั้นดำเนินการเปิดใช้งานให้เสร็จสิ้นภายใน 1 นาที 2. แก้ไขซีลประตูเพื่อป้องกันแสงภายนอกรบกวนกริดแสง 3. ทำความสะอาดฝุ่น เศษซาก หรือสิ่งกีดขวางที่บล็อกลำแสงล่างสุด |
ข้อควรระวังในการใช้งานและการบำรุงรักษา
- เก็บสายเคเบิลที่เชื่อมต่อให้ห่างจากตัวนำแรงดันไฟฟ้าสูง/กระแสไฟฟ้าสูง เครื่องจักรประตู และเส้นทางรถยก เพื่อหลีกเลี่ยงการรบกวน การบีบอัด หรือความเสียหาย
- เช็ดเลนส์ตัวส่งและตัวรับเป็นประจำด้วยผ้านุ่มแห้งเพื่อขจัดฝุ่น คราบน้ำมัน หรือการควบแน่น เลนส์ที่สกปรกจะส่งผลต่อความแม่นยำในการตรวจจับ
- ห้ามงอ บิด หรือดึงเซ็นเซอร์หรือสายเคเบิลอย่างแรง หลีกเลี่ยงการขีดข่วนโครงอะลูมิเนียมอัลลอยด์หรือเลนส์อินฟราเรด
- ป้องกันแสงแดดโดยตรงหรือแหล่งกำเนิดแสงอินฟราเรดอื่นๆ ส่องไปยังตัวรับ (เพื่อหลีกเลี่ยงการทริกเกอร์ผิดพลาดหรือความล้มเหลวในการตรวจจับ)
- ตรวจสอบให้แน่ใจว่าประตูหรือสิ่งกีดขวางที่ใช้สำหรับโหมด Blanking เป็นไปตามข้อกำหนดระยะการบล็อกต่อเนื่องขั้นต่ำ
- ทดสอบฟังก์ชันการป้องกันการหนีบและโหมดเอาต์พุตเป็นระยะเพื่อให้แน่ใจว่าเซ็นเซอร์ทำงานปกติกับระบบประตู
เรื่องราวความสำเร็จของลูกค้า
"เซ็นเซอร์ของ JUTAI ช่วยลดเวลาหยุดทำงานในโรงงานห้องเย็นของเราได้ การให้คะแนน IP67 ทำให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้แม้ในอุณหภูมิ -25°C"
"คุณสมบัติโหมดคู่ช่วยให้สามารถรวมเข้ากับโครงสร้างพื้นฐานที่มีอยู่ของเราได้อย่างราบรื่น การติดตั้งทำได้ง่ายมาก!"
"เซ็นเซอร์ที่ได้รับการรับรอง CE ของ JUTAI เป็นไปตามมาตรฐานความปลอดภัยของเรา ในขณะเดียวกันก็ช่วยลดต้นทุนการบำรุงรักษาลง 30%"
"หลังจากติดตั้งเซ็นเซอร์ 16 ลำแสงของ JUTAI เราพบว่าอุบัติเหตุที่เกี่ยวข้องกับสายพานลำเลียงลดลง 100%"
"เวลาตอบสนองที่รวดเร็วของเซ็นเซอร์ (<=20ms) ช่วยปกป้องคนงานจากการชนกับแขนหุ่นยนต์ระหว่างการทำงานความเร็วสูง"
สำหรับการสนับสนุนทางเทคนิค การปรับแต่ง หรือสอบถามข้อมูลจำนวนมาก โปรดเยี่ยมชมเว็บไซต์อย่างเป็นทางการของเรา: https://www.accesssecuritysolution.com/
