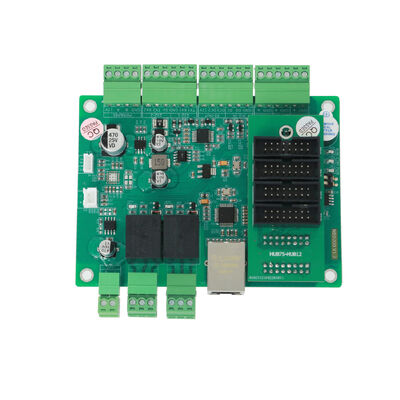

บอร์ดขับ LED Display แบบหลายโปรโตคอล NED200 พร้อมรองรับหลายภาษาและ QR Code
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | JUTAI |
| หมายเลขรุ่น | NED200 |
| เอกสาร | NED200 Multi functional LED...er.pdf |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | negotiable |
| รายละเอียดการบรรจุ | กล่องกระดาษ |
| เวลาการส่งมอบ | 7 วันทำการ |
| เงื่อนไขการชำระเงิน | L/C, D/A, D/P, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต | 1,000/เดือน |
รายละเอียดสินค้า
| อินเตอร์เฟซการแสดงผล LED | HUB75 & HUB08 (ขยายเป็น HUB12) | เส้นแสดงผลที่ควบคุม | อิสระ 4 เส้น |
|---|---|---|---|
| ภาษาที่รองรับ | 100+ ภาษา | โหมดการแสดงผลรหัส QR | เต็มหน้าจอ (52 ตัวอักษร) และ 3 บรรทัด (77 ตัวอักษร) |
| โปรโตคอลการสื่อสาร | RS485, TCP/IP (อีเธอร์เน็ต), MQTT | ช่องสัญญาณเอาท์พุตรีเลย์ | 2 ช่อง (250VAC/10A) |
| ความจุเสียง | สูงสุด 256 ไฟล์ (8MB) | การสนับสนุนการอัพเกรดระยะไกล | OTA (Over-The-Air) ผ่าน TCP/เบราว์เซอร์ |
| อุณหภูมิในการทำงาน | -40°ซ ถึง +85°ซ | แหล่งจ่ายไฟ | DC 12V (พร้อมการป้องกันการเชื่อมต่อแบบย้อนกลับ) |
| เน้น | บอร์ดขับ LED Display แบบหลายโปรโตคอล,บอร์ดขับ LED Display QR Code,บอร์ดขับ LED Display หลายภาษา |
||
รายละเอียดสินค้า
NED200 บอร์ดไดรเวอร์จอแสดงผล LED มัลติโปรโตคอล พร้อมรองรับหลายภาษาและ QR โค้ด
NED200 Multi Protocol LED Display Driver Board เป็นอุปกรณ์หลักอัจฉริยะแบบครบวงจรที่รวมการควบคุมจอแสดงผล LED, การสื่อสารหลายโปรโตคอล, การแสดงผล QR โค้ดแบบโต้ตอบ, การกระจายเสียง และการเชื่อมโยงอุปกรณ์ต่อพ่วง ช่วยทำลายข้อจำกัดของไดรเวอร์แบบฟังก์ชันเดี่ยวแบบดั้งเดิม รองรับการเชื่อมต่อที่ราบรื่นกับโมดูล LED, ระบบโฮสต์ และอุปกรณ์ต่อพ่วงต่างๆ ด้วยความสามารถในการปรับตัวที่แข็งแกร่ง, เกณฑ์การใช้งานที่ต่ำ และฟังก์ชันที่ปรับขนาดได้ จึงทำหน้าที่เป็นศูนย์กลางการควบคุมสากลสำหรับการส่งข้อมูลอัจฉริยะและการทำงานร่วมกันของอุปกรณ์หลายเครื่อง เหมาะสำหรับลานจอดรถ, ศูนย์การค้า, โรงงานอุตสาหกรรม, พื้นที่ชมวิว และสถานการณ์อื่นๆ ที่ต้องการการแสดงข้อมูลที่มีประสิทธิภาพและการเชื่อมโยงอัตโนมัติ
พารามิเตอร์ทางเทคนิคหลัก
| หมวดหมู่ | พารามิเตอร์สำคัญ | ข้อมูลจำเพาะ |
| พลังงานและกายภาพ | แรงดันไฟฟ้าที่ใช้งาน | DC12V (พร้อมการป้องกันการเชื่อมต่อย้อนกลับ) |
| กระแสไฟฟ้าที่ใช้งาน | 2A สูงสุด | |
| อุณหภูมิที่ใช้งาน | -40°C ถึง +85°C (ความชื้นสัมพัทธ์ <80%, ไม่มีการควบแน่น) | |
| ขนาด (ยาว × กว้าง × สูง) | 115 มม. × 85 มม. × 15 มม. | |
| ระยะห่างรูยึด | 105 มม. × 75 มม. | |
| การควบคุมการแสดงผล | อินเทอร์เฟซ LED | 1x HUB75 (รองรับโมดูลสแกน 32), 1x HUB08; ขยายได้ถึง 4x HUB12 ผ่านบอร์ดขยาย (ไม่สามารถใช้ HUB75 และ HUB08 พร้อมกันได้) |
| การควบคุมการแสดงผล | การควบคุมอิสระ 4 บรรทัด, สูงสุด 80 ไบต์ต่อบรรทัด | |
| การรองรับภาษา | ไลบรารีฟอนต์ในตัวสำหรับกว่า 100 ภาษา (จีนตัวย่อ, จีนตัวเต็ม, อังกฤษ, ไทย, เกาหลี, อาหรับ ฯลฯ) | |
| ฟังก์ชัน QR โค้ด | โหมดเต็มหน้าจอ (52 อักขระ, ระยะการสแกนที่เหมาะสมที่สุด 2-5 ม.); โหมด 3 บรรทัด (77 อักขระ, ระยะการสแกนที่เหมาะสมที่สุด 0.5-2 ม.) | |
| การแสดงเวลา | รองรับการซ้อนทับเวลาแบบเรียลไทม์, รูปแบบที่ปรับแต่งได้ (ตัวคั่นปี/เดือน/วัน ฯลฯ) | |
| การสื่อสาร | พอร์ตการสื่อสาร | 1x Ethernet (ปรับอัตโนมัติ 10/100M, แยก), 2x RS232, 1x RS485, 1x TTL |
| โปรโตคอลควบคุม | RS485, TCP, MQTT (รองรับการควบคุมคำสั่ง; ไม่รองรับการรายงานสถานะ IO แบบแอ็คทีฟในโหมด 485) | |
| อินเทอร์เฟซพิเศษ | 1x อินเทอร์เฟซ Wiegand 26/34 แบบปรับอัตโนมัติ (สำหรับเครื่องอ่านบัตร/เครื่องสแกนไบโอเมตริกซ์) | |
| การเชื่อมโยงอุปกรณ์ต่อพ่วง | เอาต์พุตรีเลย์ | 2 ช่อง, เอาต์พุตแยกแบบหน้าสัมผัสแห้ง (COM/NO/NC อิสระ), ความสามารถในการโหลด: 250VAC 10A / 30VDC 10A |
| อินพุต IO | 2 ช่อง, ไม่แยก, ช่วงแรงดันสัญญาณ: 0-5V (รองรับสัญญาณหน้าสัมผัสแห้ง) | |
| เอาต์พุต IO (OC) | 2 ช่อง, ไม่แยก, โหลดสูงสุด: 12V/0.2A (พร้อมการป้องกันกระแสเกิน) | |
| เสียงและการขยาย | การกระจายเสียง | พื้นที่เก็บข้อมูล 8MB (สูงสุด 256 ไฟล์เสียง), โหมดการโทรตาม ID, รองรับการเล่นตามลำดับ/ทันที |
| เอาต์พุตไฟเลี้ยงเสริม | วงจร 12V เป็น 5V ในตัว, กระแสต่อเนื่องสูงสุด 1.2A (สำหรับเครื่องสแกน, เครื่องอ่านบัตร, โมดูล LED) | |
| การอัปเกรดระยะไกล | รองรับการอัปเกรดระยะไกล OTA ผ่านเครื่องมือ TCP หรือเบราว์เซอร์ | |
| การระบุที่ไม่ซ้ำกัน | บอร์ดแต่ละตัวมี ID ทั่วโลกที่ไม่ซ้ำกันสำหรับการระบุแหล่งที่มาและการควบคุมการเข้าถึง | |
| การรองรับการเข้ารหัส | การเข้ารหัสการเชื่อมต่อ | GBK, UTF8, UNICODE (ไม่บังคับ, ไม่สามารถรองรับพร้อมกันได้) |
ข้อได้เปรียบด้านฟังก์ชันหลัก
การควบคุมจอแสดงผล LED อเนกประสงค์
- การจัดการอิสระ 4 บรรทัด: แต่ละบรรทัดสามารถแสดงเนื้อหาที่กำหนดเอง (ข้อความ, เวลา) แยกกันได้, ตอบสนองความต้องการในการส่งข้อมูลหลายรายการพร้อมกัน
- สากลหลายภาษา: รองรับกว่า 100 ภาษาทั่วโลก, ปรับให้เข้ากับสถานการณ์การใช้งานข้ามภูมิภาคและหลายชาติพันธุ์โดยไม่ต้องกำหนดค่าฟอนต์เพิ่มเติม
- การปรับอินเทอร์เฟซที่ยืดหยุ่น: เชื่อมต่อโมดูล LED HUB75/HUB08 โดยตรง; ขยายได้ถึง 4 อินเทอร์เฟซ HUB12 ผ่านบอร์ดขยาย, เข้ากันได้กับข้อกำหนดจอแสดงผล LED กระแสหลักส่วนใหญ่
การแสดงผล QR โค้ดแบบโต้ตอบ
- การปรับโหมดคู่: QR โค้ดเต็มหน้าจอสำหรับการสแกนระยะไกล (เช่น การชำระเงินที่จอดรถ), QR โค้ด 3 บรรทัดพร้อมคำอธิบายข้อความบรรทัดที่ 4 สำหรับการโต้ตอบระยะใกล้ (เช่น คู่มือสถานที่ท่องเที่ยว)
- เนื้อหาที่ปรับแต่งได้: QR โค้ดรองรับ URL, ข้อความ และประเภทเนื้อหาอื่นๆ; อักขระส่วนเกินจะถูกตัดออกโดยอัตโนมัติเพื่อให้แน่ใจว่าการจดจำปกติ
- การสลับโหมดที่ราบรื่น: ออกจากโหมด QR โค้ดด้วยคำสั่งคลิกเดียว, กู้คืนเนื้อหาการแสดงผลเดิมโดยไม่ต้องกำหนดค่าใหม่ด้วยตนเอง
การสื่อสารและขยายหลายโปรโตคอล
- พอร์ตการสื่อสารที่หลากหลาย: Ethernet สำหรับการเชื่อมต่อระยะไกล LAN, RS485/RS232 สำหรับการสื่อสารในโรงงานอุตสาหกรรม, TTL สำหรับการเชื่อมโยงอุปกรณ์ระยะใกล้, ครอบคลุมความต้องการการสื่อสารส่วนใหญ่
- โปรโตคอลที่เป็นมิตรกับ IoT: รองรับโปรโตคอล MQTT, ช่วยให้รวมเข้ากับระบบจัดการคลาวด์และแพลตฟอร์ม IoT ได้อย่างง่ายดาย
- การรวมการควบคุมการเข้าถึง: อินเทอร์เฟซ Wiegand เชื่อมต่อเครื่องอ่านบัตรหรืออุปกรณ์ไบโอเมตริกซ์โดยตรง, ช่วยให้การรวมระบบควบคุมการเข้าถึง + การแสดงผล
การเชื่อมโยงอุปกรณ์ต่อพ่วงและการกระจายเสียง
- การควบคุมรีเลย์ที่ทรงพลัง: รีเลย์โหลดสูง 2 ตัวสามารถเชื่อมโยงไม้กั้น, ไฟ, แหล่งจ่ายไฟอุปกรณ์ และอุปกรณ์อื่นๆ เพื่อให้เกิดการเชื่อมโยงอัตโนมัติ
- การตรวจสอบสถานะ IO: อ่านสัญญาณเซ็นเซอร์, ปุ่ม หรือสวิตช์, ทริกเกอร์การดำเนินการที่ตั้งไว้ล่วงหน้า (เช่น การแจ้งเตือนอุปกรณ์, การกระจายเสียง) ตามเหตุการณ์ภายนอก
- การเล่นเสียงที่ยืดหยุ่น: จัดเก็บไฟล์เสียงได้สูงสุด 256 ไฟล์, รองรับโหมดการเล่นตามลำดับ/ทันที, เหมาะสำหรับข้อความต้อนรับ, การแจ้งเตือนความปลอดภัย และการยืนยันการดำเนินการ
ใช้งานง่ายและประสิทธิภาพที่เสถียร
- การทำงานที่ง่าย: ฟังก์ชันทั้งหมดถูกควบคุมผ่านคำสั่งโปรโตคอลมาตรฐาน, ไม่ต้องใช้การเขียนโปรแกรมที่ซับซ้อน, ลดต้นทุนการดำเนินงานและการบำรุงรักษา
- ความปลอดภัยและความเสถียรของข้อมูล: พารามิเตอร์เริ่มต้นจะถูกจัดเก็บในหน่วยความจำแฟลช (ไม่สูญหายหลังไฟฟ้าดับ); "คำสั่งหัวใจเต้น" เป็นประจำจะหลีกเลี่ยงการรีเฟรชเนื้อหาการแสดงผลโดยอัตโนมัติ
- การปรับสภาพแวดล้อมที่กว้าง: ทำงานในอุณหภูมิสุดขั้ว -40°C ถึง +85°C, พร้อมการป้องกัน ESD และพัลส์สำหรับพอร์ตการสื่อสาร, เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมหรือกลางแจ้งที่รุนแรง
สถานการณ์การใช้งาน
- ระบบที่จอดรถอัจฉริยะ: แสดงจำนวนที่จอดรถแบบเรียลไทม์, ราคา และ QR โค้ดชำระเงินเต็มหน้าจอ; เชื่อมโยงรีเลย์เพื่อควบคุมไม้กั้นและเล่นเสียงแจ้ง "ชำระเงินสำเร็จ"
- ศูนย์การค้าและห้างสรรพสินค้า: ใช้การแสดงผล 4 บรรทัดสำหรับการนำทางชั้น, โปรโมชั่นแบรนด์ และเวลาแบบเรียลไทม์; แสดง QR โค้ดแบบโต้ตอบสำหรับคูปอง, พร้อมการกระจายเสียงเพื่อนำทางผู้บริโภค
- โรงงานอุตสาหกรรม: แสดงข้อมูลการผลิต, แนวทางความปลอดภัย และสถานะอุปกรณ์; เชื่อมโยงอินพุต IO เพื่อตรวจจับความผิดปกติของอุปกรณ์, ทริกเกอร์การแจ้งเตือนด้วยเสียง และตัดไฟผ่านรีเลย์
- พื้นที่ชมวิวและพื้นที่สาธารณะ: แสดงประกาศความปลอดภัยหลายภาษา, เส้นทางท่องเที่ยว และ QR โค้ด 3 บรรทัดสำหรับคู่มือโดยละเอียด; เล่นเสียงต้อนรับหลังจากผู้เยี่ยมชมสแกนโค้ดเพื่อลงทะเบียน
- การควบคุมการเข้าถึงและอาคารอัจฉริยะ: รวมเข้ากับเครื่องอ่านบัตรผ่านอินเทอร์เฟซ Wiegand; แสดงข้อมูลผู้เยี่ยมชมและเล่นเสียง "ยินดีต้อนรับ" พร้อมควบคุมการเข้าถึงประตูผ่านรีเลย์
- ศูนย์กลางการคมนาคมและหน่วยงานราชการ: ให้ตารางเวลาหลายภาษา, คำแนะนำทิศทาง และประกาศบริการสาธารณะ; รองรับการอัปเดตเนื้อหาและอัปเกรดระบบระยะไกล
ทำไมต้องเลือก NED200 Multi Protocol LED Display Driver Board?
- การรวมระบบแบบครบวงจร: รวมการควบคุมการแสดงผล, การสื่อสาร, การโต้ตอบ QR โค้ด, การกระจายเสียง และการเชื่อมโยงอุปกรณ์ต่อพ่วง, ลดความซับซ้อนของระบบและต้นทุนฮาร์ดแวร์
- ความสามารถในการปรับตัวที่แข็งแกร่ง: รวมเข้ากับระบบการจัดการที่มีอยู่ (ลานจอดรถ, โรงงาน, ห้างสรรพสินค้า) ได้อย่างราบรื่นโดยไม่ต้องแก้ไขสถาปัตยกรรมฮาร์ดแวร์
- การขยายที่คุ้มค่า: รองรับการอัปเดตไฟล์เสียงในพื้นที่และโมดูลขยายอินเทอร์เฟซ IO, หลีกเลี่ยงการเปลี่ยนอุปกรณ์หลักสำหรับการอัปเกรดฟังก์ชัน
- ความน่าเชื่อถือระดับมืออาชีพ: การออกแบบระดับอุตสาหกรรมพร้อมการป้องกันการเชื่อมต่อย้อนกลับ, การป้องกันกระแสเกิน และความทนทานต่ออุณหภูมิที่กว้าง, รับประกันการทำงานที่เสถียรตลอด 24/7
- ความเข้ากันได้ทั่วโลก: การรองรับหลายภาษาและหลายโปรโตคอลปรับให้เข้ากับความต้องการการใช้งานข้ามภูมิภาคและหลายสถานการณ์, พร้อมความสามารถในการอัปเกรดระยะไกลเพื่อการใช้งานระยะยาว
