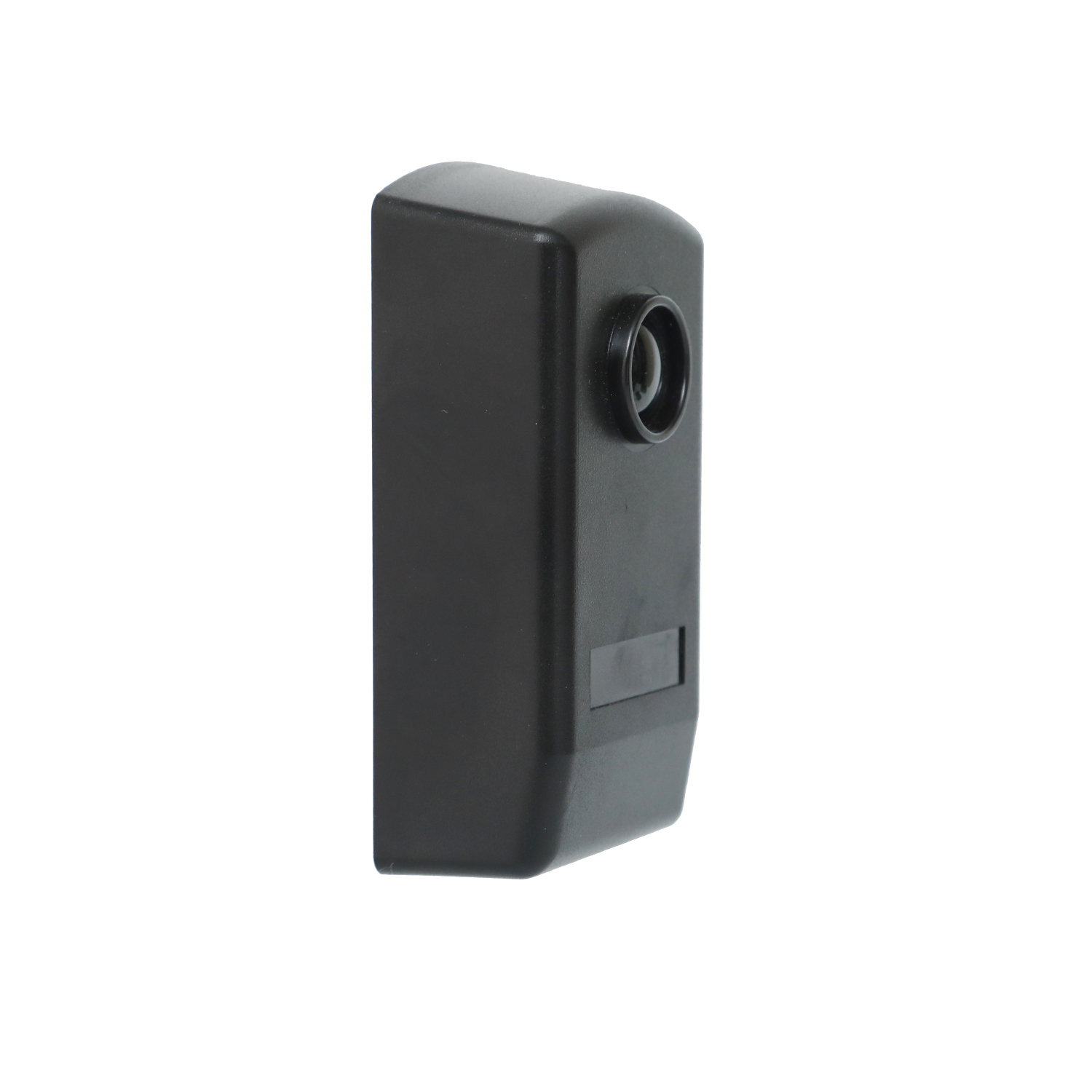

โฟโต้เซลล์อินฟราเรดกลางแจ้ง IR-20 สำหรับตรวจจับความปลอดภัยประตูและประตู

โฟโตเซลล์อินฟราเรด JUTAI IR-20 Series (หรือที่เรียกว่า IR Sensor, Beam Sensor หรือ Infrared Sensor) เป็นโซลูชันการตรวจจับแบบลำแสงทะลุระดับมืออาชีพที่ออกแบบมาสำหรับสถานการณ์ที่ต้องการความปลอดภัยสูงและระบบอัตโนมัติ ประกอบด้วยตัวส่ง (TX) และตัวรับ (RX) ที่จับคู่กัน สร้างลำแสงอินฟราเรดที่มองไม่เห็นและแม่นยำเพื่อตรวจจับสิ่งกีดขวาง ป้องกันการหนีบ และเพิ่มความปลอดภัย ด้วยระยะการตรวจจับ 20 เมตร ความทนทานระดับอุตสาหกรรม และการเชื่อมต่อที่ยืดหยุ่น จึงเป็นตัวเลือกที่เชื่อถือได้สำหรับประตูอัตโนมัติ รั้วอุตสาหกรรม ประตูโรงรถ และระบบรักษาความปลอดภัยรอบอาณาเขตทั่วโลก

ทำงานด้วยหลักการลำแสงทะลุที่เรียบง่ายแต่เชื่อถือได้ IR-20 Series ทำงานโดยการปล่อยลำแสงอินฟราเรดที่โฟกัสจาก TX ไปยัง RX เมื่อวัตถุใดๆ (บุคคล ยานพาหนะ หรือสิ่งกีดขวาง) ขัดขวางลำแสง รีเลย์ภายในของ RX จะทำงานทันที โดยส่งสัญญาณไปยังระบบควบคุมของคุณเพื่อหยุดประตูที่กำลังปิด เปิดใช้งานสัญญาณเตือน หรือหยุดเครื่องจักร

ผลิตด้วยพลาสติกวิศวกรรมทน UV และปลอกหุ้มยาง ชุดเซ็นเซอร์สามารถทนทานต่อสภาพอากาศภายนอกที่รุนแรง ฝุ่น และการเปลี่ยนแปลงอุณหภูมิ สร้างขึ้นสำหรับการใช้งานต่อเนื่องในสภาพแวดล้อมที่มีการจราจรหนาแน่นหรือต้องการความปลอดภัยสูง ซึ่งความน่าเชื่อถือเป็นสิ่งสำคัญ

• ระดับการป้องกัน IP55: ป้องกันการบุกรุกของฝุ่นและละอองน้ำได้อย่างมีประสิทธิภาพ ทำให้สามารถติดตั้งภายนอกอาคารได้โดยตรงโดยไม่ต้องมีอุปกรณ์ป้องกันเพิ่มเติม
• ความเข้ากันได้ของแรงดันไฟฟ้ากว้าง: ทำงานด้วยแรงดันไฟฟ้า 12-24V AC/DC (ไม่โพลาไรซ์) เชื่อมต่อกับแหล่งจ่ายไฟทั่วไปสำหรับประตู รั้ว และระบบอัตโนมัติได้อย่างราบรื่น
• การปรับอุณหภูมิสุดขั้ว: ทำงานได้อย่างเสถียรตั้งแต่ -10°C ถึง +60°C ปรับให้เข้ากับสภาพอากาศส่วนใหญ่และสภาพการทำงานทั้งภายในและภายนอกอาคาร

• การตรวจจับระยะไกล 20 เมตร: ให้ลำแสงที่เสถียรและโฟกัสสำหรับช่องเปิดมาตรฐานและช่องเปิดกว้าง (เช่น รั้วอุตสาหกรรม ประตูบานเลื่อนขนาดใหญ่)
• การป้องกันการรบกวนจากสิ่งแวดล้อม: การออกแบบลำแสงอินฟราเรดที่ปรับให้เหมาะสมช่วยลดการทำงานผิดพลาดจากแสงแวดล้อม ฝน หรือฝุ่นละออง ทำให้มั่นใจได้ถึงการตรวจจับที่แม่นยำ
• ไฟแสดงสถานะที่ใช้งานง่าย: RX มีไฟ LED สีแดง (ปิดขณะทำงานปกติ เปิดเมื่อลำแสงถูกบล็อก) สำหรับการจัดแนวที่รวดเร็วและการตรวจสอบสถานะแบบเรียลไทม์

• เอาต์พุตรีเลย์อเนกประสงค์: รีเลย์ SPDT (Single Pole Double Throw) พร้อมขั้ว COM (Common), NC (Normally Closed) และ NO (Normally Open) เข้ากันได้กับตัวควบคุมประตู PLC หรือระบบสัญญาณเตือนใดๆ
• ตัวเลือกการติดตั้งสองแบบ: รองรับการติดตั้งบนผนัง (รูเจาะ 3x 5 มม.) และการติดตั้งบนพื้นผิวโลหะ (สกรูเกลียวปล่อย 3x 3 มม.) ปรับให้เข้ากับสถานการณ์การติดตั้งที่หลากหลาย
• การจัดแนวที่ง่ายขึ้น: การออกแบบที่กะทัดรัดและผลตอบรับด้วยภาพที่ชัดเจนทำให้การจัดแนวทำได้ง่าย ไม่ต้องใช้ทักษะทางเทคนิคระดับมืออาชีพในการตั้งค่า

• การป้องกันการหนีบ: เป็นไปตามข้อกำหนดด้านความปลอดภัยสำหรับระบบประตู/รั้วอัตโนมัติ ป้องกันอุบัติเหตุโดยการหยุดการปิดเมื่อตรวจพบสิ่งกีดขวาง
• การทำงานต่อเนื่องที่เสถียร: ส่วนประกอบระดับอุตสาหกรรมรับประกันความน่าเชื่อถือในระยะยาวสำหรับการใช้งานความถี่สูง (เช่น ห้างสรรพสินค้า โรงงานอุตสาหกรรม)

• ความปลอดภัยประตูอัตโนมัติ: ประตูบานเลื่อน ประตูบานสวิง และประตูม้วนความเร็วสูงในห้างสรรพสินค้า โรงพยาบาล และสนามบิน ป้องกันการหนีบคนหรือวัตถุ
• ระบบอัตโนมัติสำหรับรั้วและโรงรถ: รั้วอุตสาหกรรม ประตูโรงรถ และที่กั้นรถยนต์ ตรวจจับยานพาหนะหรือสิ่งกีดขวางเพื่อหลีกเลี่ยงการชนระหว่างการปิด
• การรักษาความปลอดภัยรอบอาณาเขต: รั้วอินฟราเรดที่มองไม่เห็นสำหรับขอบเขตทรัพย์สิน หน้าต่าง หรือรั้ว เปิดใช้งานสัญญาณเตือนผู้บุกรุกเมื่อลำแสงถูกบุกรุก
• เครื่องจักรกลอุตสาหกรรม: สวิตช์นิรภัยหรือการตรวจจับการมีอยู่ของอุปกรณ์จัดการวัสดุ สายการผลิตอัตโนมัติ และระบบสายพานลำเลียง
• พื้นที่เชิงพาณิชย์และสาธารณะ: การทำงานที่ปลอดภัยของทางเข้าอัตโนมัติในอาคารสำนักงาน สถานีรถไฟ และศูนย์การค้า

1. ติดตั้ง TX และ RX ตรงข้ามกัน ตรวจสอบให้แน่ใจว่ามีแนวสายตาที่ชัดเจน (ไม่มีสิ่งกีดขวางระหว่างคู่)
2. เชื่อมต่อแหล่งจ่ายไฟ (12-24V AC/DC) เข้ากับขั้วต่อ TX 1 และ 2 และขั้วต่อ RX 1, 2 หรือ 3 (สำหรับการปรับแรงดันไฟฟ้าที่แตกต่างกัน)
3. ต่อสายขั้วต่อรีเลย์ RX (4=COM, 5=NC, 6=NO) เข้ากับตัวควบคุมประตู PLC หรือระบบสัญญาณเตือนของคุณ
4. จัดแนว TX และ RX จนกว่าไฟ LED สีแดงของ RX จะดับลง (แสดงว่าการเชื่อมต่อลำแสงเสถียร)
5. ยึดแผงด้านหน้าด้วยสกรูที่ให้มา จากนั้นทดสอบโดยการขัดจังหวะลำแสง ตรวจสอบว่าไฟ LED ของ RX เปิดขึ้นและรีเลย์เปลี่ยนสถานะ

• ความน่าเชื่อถือระดับอุตสาหกรรมที่ได้รับการพิสูจน์แล้ว: สร้างขึ้นสำหรับการใช้งานต่อเนื่องในสถานการณ์ควบคุมการเข้าถึงและความปลอดภัยที่ต้องการ ลดความถี่ในการบำรุงรักษา
• ความเข้ากันได้ทั่วโลก: อินพุตแรงดันไฟฟ้าที่ยืดหยุ่นและเอาต์พุตรีเลย์สากลเข้ากันได้กับระบบอัตโนมัติและมาตรฐานพลังงานทั่วโลก
• การออกแบบที่เป็นมิตรต่อผู้ใช้: การติดตั้งที่ง่ายขึ้น การจัดแนวที่ใช้งานง่าย และเอกสารที่ชัดเจนช่วยลดต้นทุนในการติดตั้ง
• การสนับสนุนแบรนด์ที่เชื่อถือได้: พัฒนาโดย Shenzhen JUTAI Comm Co., Ltd. พร้อมการสนับสนุนทางเทคนิคระดับมืออาชีพและส่วนประกอบที่ทนทานและรับประกันคุณภาพ

อัปเกรดระบบความปลอดภัยและระบบอัตโนมัติของคุณด้วยการตรวจจับที่เชื่อถือได้ของ JUTAI IR-20 Photocells ติดต่อเราสำหรับข้อมูลจำเพาะ ราคา และการสนับสนุนทางเทคนิค
