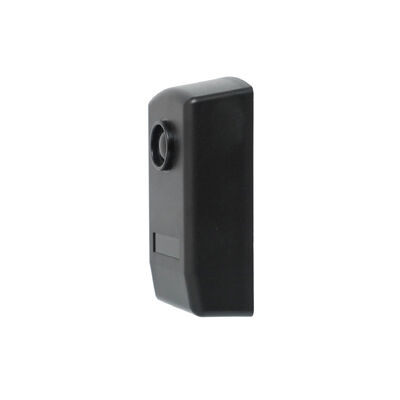

เซ็นเซอร์ลำแสงอินฟราเรด IP55 สำหรับความปลอดภัยและระบบอัตโนมัติกลางแจ้ง

สถานที่กำเนิด	จีน
ชื่อแบรนด์	JUTAI
ได้รับการรับรอง	CE
หมายเลขรุ่น	ไออาร์-20
เอกสาร	JUTAI Wired Photocell IR-20...20.pdf
จำนวนสั่งซื้อขั้นต่ำ	1
ราคา	negotiable
รายละเอียดการบรรจุ	การ์ตูน
เวลาการส่งมอบ	5 - 8 วันทำการ
เงื่อนไขการชำระเงิน	T/T,L/C,D/A,D/P,Western Union,PayPal,MoneyGram,Alipay
สามารถในการผลิต	1,000 ชิ้นต่อเดือน

ติดต่อฉันเพื่อตัวอย่างฟรีและคูปอง

WhatsApp:0086 18588475571

วีแชท: 0086 18588475571

สกายเป้: sales10@aixton.com

หากคุณมีปัญหา เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง

รายละเอียดสินค้า

ระดับ IP	IP65	ช่วงการตรวจจับ	30ม
พิมพ์	มีสาย	รหัส HS	8531901000
ขนาดบรรจุภัณฑ์	12.00ซม. * 11.70ซม. * 4.30ซม	น้ำหนักรวมบรรจุภัณฑ์	0.25กก
เน้น	เซ็นเซอร์ลำแสงอินฟราเรด IP55 , เซ็นเซอร์ลำแสงอินฟราเรดสำหรับระบบอัตโนมัติความปลอดภัยกลางแจ้ง , เซ็นเซอร์ลำแสงอินฟราเรดเพื่อความปลอดภัยกลางแจ้ง

ฝากข้อความ

รายละเอียดสินค้า

เซ็นเซอร์ลำแสงอินฟราเรด IP55 สำหรับความปลอดภัยและการทำงานอัตโนมัตินอกอาคาร

เซ็นเซอร์ลำแสงอินฟราเรด JUTAI IR-20M (หรือที่เรียกว่าเซ็นเซอร์ IR, โฟโตเซลล์ หรือเซ็นเซอร์แบบทะลุผ่าน) เป็นโซลูชันการตรวจจับระดับอุตสาหกรรมที่ออกแบบมาสำหรับสถานการณ์ความปลอดภัยและการทำงานอัตโนมัตินอกอาคาร ด้วยระดับการป้องกัน IP55 ทำให้มีความโดดเด่นในการต้านทานฝุ่นและละอองน้ำ จึงให้ประสิทธิภาพที่เชื่อถือได้ในสภาพแวดล้อมกลางแจ้งที่รุนแรง ประกอบด้วยเครื่องส่งสัญญาณ (TX) และเครื่องรับสัญญาณ (RX) ที่เข้าชุดกัน เซ็นเซอร์นี้สร้างลำแสงตรวจจับระยะ 20 เมตรที่มองไม่เห็น ทำหน้าที่เป็นเกราะป้องกันความปลอดภัยที่สำคัญสำหรับประตู รั้วรักษาความปลอดภัย และเครื่องจักรอุตสาหกรรมทั่วโลก

ภาพรวมผลิตภัณฑ์

IR-20M ทำงานบนหลักการลำแสงแบบทะลุผ่านที่เรียบง่ายแต่แข็งแกร่ง โดยการปล่อยลำแสงอินฟราเรดที่โฟกัสจาก TX ไปยัง RX เมื่อลำแสงถูกขัดจังหวะโดยวัตถุใดๆ (คน, ยานพาหนะ หรือสิ่งกีดขวาง) รีเลย์ภายในของ RX จะทำงานทันที—ส่งสัญญาณเพื่อหยุดการปิดประตู, เปิดใช้งานสัญญาณเตือน หรือหยุดอุปกรณ์อัตโนมัติ

สร้างขึ้นด้วยพลาสติกวิศวกรรมที่ทนทานและตัวเรือนยาง เซ็นเซอร์คู่นี้ทนทานต่อรังสี UV, ความผันผวนของอุณหภูมิ และเศษซากกลางแจ้ง ได้รับการออกแบบมาสำหรับการทำงานต่อเนื่องตลอด 24 ชั่วโมงทุกวัน ทำให้เหมาะสำหรับการใช้งานกลางแจ้งที่มีการจราจรหนาแน่นหรือมีความสำคัญต่อความปลอดภัย ซึ่งไม่สามารถประนีประนอมกับความน่าเชื่อถือได้

คุณสมบัติหลักและข้อดี

1. การออกแบบที่ทนทานต่อสภาพอากาศ IP55

การป้องกัน IP55: ป้องกันฝุ่นได้อย่างมีประสิทธิภาพและทนทานต่อละอองน้ำแรงดันต่ำ (จากทุกทิศทาง) ทำให้สามารถติดตั้งกลางแจ้งได้โดยตรงโดยไม่ต้องมีตัวเรือนเพิ่มเติม
ทนทานต่อ UV และการกัดกร่อน: ตัวเรือนยางที่ทนทานต่อ UV ป้องกันการเสื่อมสภาพจากแสงแดดและสภาพอากาศที่รุนแรง ยืดอายุการใช้งานในสภาพแวดล้อมกลางแจ้ง
การปรับตัวต่ออุณหภูมิที่กว้าง: ทำงานได้อย่างเสถียรตั้งแต่ -10°C ถึง +60°C ปรับตัวเข้ากับสภาพอากาศส่วนใหญ่ได้ (ตั้งแต่ฤดูหนาวที่หนาวเย็นไปจนถึงฤดูร้อนที่ร้อนระอุ)

2. การตรวจจับระยะไกลที่เชื่อถือได้

ระยะการตรวจจับ 20 เมตร: ให้ลำแสงที่เสถียรและโฟกัสสำหรับการเปิดกว้าง (เช่น ประตูอุตสาหกรรม, แผงกั้นที่จอดรถ) และรั้วรักษาความปลอดภัย
ประสิทธิภาพการป้องกันการรบกวน: การออกแบบลำแสงอินฟราเรดที่เหมาะสมที่สุดช่วยลดการทริกเกอร์ผิดพลาดจากแสงโดยรอบ ฝน หรือฝุ่น ทำให้มั่นใจได้ถึงการตรวจจับที่แม่นยำ
การตอบสนองสถานะที่ใช้งานง่าย: RX มีไฟ LED สีแดง—ดับระหว่างการทำงานปกติ (ลำแสงไม่ถูกกีดขวาง) และติดเมื่อลำแสงถูกขัดจังหวะ—สำหรับการจัดตำแหน่งอย่างรวดเร็วและการตรวจสอบสถานะแบบเรียลไทม์

3. การรวมระบบที่ยืดหยุ่นและการติดตั้งง่าย

ความเข้ากันได้ของพลังงานสากล: ทำงานร่วมกับแหล่งจ่ายไฟ 12-24V AC/DC (ไม่มีขั้ว) ผสานรวมกับตัวควบคุมประตู, PLC และระบบเตือนภัยทั่วไปได้อย่างราบรื่น
เอาต์พุตรีเลย์อเนกประสงค์: รีเลย์ SPDT (Single Pole Double Throw) พร้อมขั้ว COM (Common, ขั้ว 4), NC (Normally Closed, ขั้ว 5) และ NO (Normally Open, ขั้ว 6) เพื่อความเข้ากันได้สากล
ตัวเลือกการติดตั้งคู่: รองรับการติดตั้งบนผนัง (รูเจาะ 3x 5 มม. พร้อมพุกสกรู) และการติดตั้งบนพื้นผิวโลหะ (สกรูเกลียวปล่อย 3x 3 มม.) ปรับให้เข้ากับสถานการณ์การติดตั้งกลางแจ้งที่หลากหลาย
การเดินสายไฟแบบง่าย: การติดฉลากขั้วต่อที่ชัดเจน (TX: 1-2 สำหรับไฟ; RX: 1-3 สำหรับไฟ, 4-6 สำหรับเอาต์พุตรีเลย์) ช่วยลดข้อผิดพลาดในการติดตั้ง

4. ประสิทธิภาพที่เน้นความปลอดภัยและระดับอุตสาหกรรม

การป้องกันการติดกับดัก: เป็นไปตามข้อกำหนดด้านความปลอดภัยสำหรับประตูอัตโนมัติ, ประตูรั้ว และสิ่งกีดขวาง ป้องกันการชนหรือการติดกับดักของคน/วัตถุ
ข้อมูลจำเพาะทางไฟฟ้าที่แข็งแกร่ง: TX กระแสไฟใช้งานสูงสุด ≤25mA, RX กระแสไฟใช้งานสูงสุด ≤35mA และพิกัดหน้าสัมผัสรีเลย์สูงสุด 500mA @ 48V AC/DC—เหมาะสำหรับโหลดระบบอัตโนมัติทางอุตสาหกรรม

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
รุ่น	IR-20M
หลักการตรวจจับ	แบบทะลุผ่าน (เครื่องส่งสัญญาณ + เครื่องรับสัญญาณ)
ระยะการตรวจจับสูงสุด	20 เมตร (ในร่ม/กลางแจ้ง)
แหล่งจ่ายไฟ	12-24V AC/DC (ไม่มีขั้ว)
กระแสไฟใช้งานสูงสุดของ TX	≤ 25mA
กระแสไฟใช้งานสูงสุดของ RX	≤ 35mA
ประเภทเอาต์พุต	รีเลย์เปลี่ยน 1 ตัว (SPDT)
พิกัดหน้าสัมผัสรีเลย์	สูงสุด 500mA @ 48V AC/DC
การป้องกันการบุกรุก	IP55
อุณหภูมิในการทำงาน	-10°C ถึง +60°C
วัสดุตัวเรือน	พลาสติกวิศวกรรมพร้อมตัวเรือนยาง
ตัวบ่งชี้เครื่องรับ	ไฟ LED สีแดง (ติดเมื่อลำแสงถูกขัดจังหวะ)
การกำหนดค่าขั้วต่อ	TX: 1-2 (ไฟ); RX: 1-3 (ไฟ), 4 (COM), 5 (NC), 6 (NO)
รูยึด	ผนัง: 3x 5 มม.; โลหะ: 3x 3 มม.
ขนาด (โดยประมาณ)	90.63 มม. × 44.90 มม. × 30.00 มม.

การใช้งานทั่วไป

ระบบอัตโนมัติประตูและโรงรถกลางแจ้ง: ประตูอุตสาหกรรม, แผงกั้นที่จอดรถ และประตูโรงรถ—ตรวจจับยานพาหนะ/สิ่งกีดขวางเพื่อหลีกเลี่ยงการชนระหว่างการปิด
ความปลอดภัยโดยรอบ: รั้วอินฟราเรดที่มองไม่เห็นสำหรับขอบเขตทรัพย์สิน, ผนังโรงงาน หรือรั้วที่อยู่อาศัย—เปิดใช้งานสัญญาณเตือนผู้บุกรุกเมื่อลำแสงถูกละเมิด
ความปลอดภัยของประตูอัตโนมัติ: ประตูบานเลื่อนกลางแจ้ง, ประตูสวิง หรือประตูม้วนความเร็วสูงในห้างสรรพสินค้า, โรงพยาบาล หรือโรงงานอุตสาหกรรม—ป้องกันการติดกับดัก
ความปลอดภัยของเครื่องจักรอุตสาหกรรม: อุปกรณ์ขนถ่ายวัสดุกลางแจ้ง, ระบบสายพานลำเลียง หรือเครื่องจักรก่อสร้าง—ทำหน้าที่เป็นตัวเชื่อมต่อความปลอดภัยสำหรับการตรวจจับการมีอยู่
พื้นที่เชิงพาณิชย์และสาธารณะ: ลานจอดรถ, สถานีรถไฟ และทางเข้าอาคารสำนักงาน—รับประกันการทำงานที่ปลอดภัยของระบบเข้าถึงอัตโนมัติ

คู่มือการติดตั้งและการเดินสายไฟ

การเตรียมการติดตั้ง: เลือกตำแหน่งที่มีแนวสายตาที่ชัดเจนระหว่าง TX และ RX สำหรับผนัง ให้เจาะรู 3x 5 มม. และติดตั้งพุกสกรู สำหรับพื้นผิวโลหะ ให้เจาะรู 3x 3 มม. สำหรับสกรูเกลียวปล่อย
การเชื่อมต่อสายไฟ:
- ต่อไฟ 12-24V AC/DC เข้ากับขั้ว TX 1 & 2
- ต่อไฟเข้ากับขั้ว RX 1, 2 หรือ 3 (แรงดันไฟฟ้าตรงกัน)
- ต่อสายขั้ว RX 4 (COM), 5 (NC), 6 (NO) เข้ากับตัวควบคุม, PLC หรือระบบเตือนภัยของคุณ
การจัดตำแหน่ง: ปรับตำแหน่ง TX และ RX จนกระทั่งไฟ LED สีแดงของ RX ดับลง (แสดงว่ามีการเชื่อมต่อลำแสงที่เสถียร)
การตั้งค่าขั้นสุดท้าย: ยึดแผงด้านหน้าด้วยสกรูที่ให้มา ทดสอบโดยการขัดจังหวะลำแสง—ตรวจสอบว่าไฟ LED ของ RX ติดสว่างและรีเลย์ทำงานอย่างถูกต้อง

ทำไมต้องเลือกเซ็นเซอร์ลำแสงอินฟราเรด JUTAI IR-20M?

ความน่าเชื่อถือกลางแจ้ง IP55: สร้างขึ้นเพื่อทนทานต่อฝุ่น ฝน และอุณหภูมิที่สูงเกินไป—เหมาะสำหรับสภาพแวดล้อมกลางแจ้งที่ไม่ได้รับการปกป้อง
ความทนทานระดับอุตสาหกรรม: ส่วนประกอบคุณภาพสูงและตัวเรือนที่แข็งแกร่งช่วยให้มั่นใจได้ถึงประสิทธิภาพในระยะยาวโดยมีการบำรุงรักษาน้อยที่สุด
ความเข้ากันได้สากล: อินพุตพลังงานและเอาต์พุตรีเลย์ที่ยืดหยุ่นผสานรวมกับระบบรักษาความปลอดภัยและการทำงานอัตโนมัติที่มีอยู่ได้อย่างราบรื่น
การติดตั้งที่ใช้งานง่าย: การติดฉลากที่ชัดเจน ตัวเลือกการติดตั้งคู่ และการตอบสนอง LED ที่ใช้งานง่ายช่วยลดเวลาและข้อผิดพลาดในการตั้งค่า
การรับรองแบรนด์ที่เชื่อถือได้: พัฒนาโดย Shenzhen JUTAI Comm Co., Ltd. ผู้ให้บริการส่วนประกอบความปลอดภัยและการทำงานอัตโนมัติระดับมืออาชีพ

อัปเกรดระบบรักษาความปลอดภัยและการทำงานอัตโนมัตินอกอาคารของคุณด้วยเซ็นเซอร์ลำแสงอินฟราเรด JUTAI IR-20M ที่ทนทานต่อสภาพอากาศและเชื่อถือได้ ติดต่อเราเพื่อขอข้อมูลจำเพาะ ราคา และการสนับสนุนด้านเทคนิค
