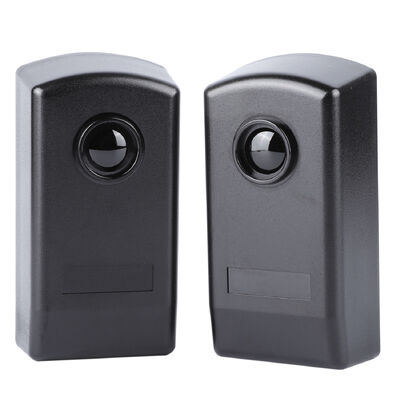

น้ำหนักรวมของพัสดุ 0.25 กก. เซ็นเซอร์โฟโตเซลล์แบบ Single Beam พร้อมระยะ 20 เมตร เหมาะสำหรับประตูอัตโนมัติ ทนทานระดับ IP65
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | JUTAI |
| ได้รับการรับรอง | CE |
| หมายเลขรุ่น | ไออาร์-20 |
| เอกสาร | JUTAI Wired Photocell IR-20...20.pdf |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | negotiable |
| รายละเอียดการบรรจุ | การ์ตูน |
| เวลาการส่งมอบ | 5 - 8 วันทำการ |
| เงื่อนไขการชำระเงิน | T/T,L/C,D/A,D/P,Western Union,PayPal,,Alipay |
| สามารถในการผลิต | 1,000 ชิ้นต่อเดือน |
รายละเอียดสินค้า
| ระดับ IP | IP65 | ช่วงการตรวจจับ | 30ม |
|---|---|---|---|
| พิมพ์ | ต่อสาย | รหัส HS | 8531901000 |
| ขนาดบรรจุภัณฑ์ | 12.00ซม. * 11.70ซม. * 4.30ซม | น้ำหนักรวมบรรจุภัณฑ์ | 0.25กก |
| เน้น | เซ็นเซอร์โฟโตเซลล์ประตูอัตโนมัติระยะ 20 เมตร,เซ็นเซอร์โฟโตเซลล์ประตูอัตโนมัติ 20 เมตร IP65,เซ็นเซอร์โฟโตเซลล์ประตูอัตโนมัติ IP65 |
||
รายละเอียดสินค้า
เซ็นเซอร์โฟโตเซลล์ขั้วเดียวที่มีระยะทาง 20M สําหรับประตูอัตโนมัติ
หน่วยตรวจจับไฟฟ้าไฟฟ้าจุลินทรีย์ JUTAI IR-20M Single Beam Photocell Sensor เป็นหน่วยตรวจจับไฟฟ้าอินฟราเรดระดับมืออาชีพที่ออกแบบโดยเฉพาะสําหรับระบบประตูอัตโนมัติและกรณีอัตโนมัติที่มีความสําคัญต่อความปลอดภัยในฐานะเซ็นเซอร์รังสีผ่านที่ผสมคู่ตัวส่ง (TX) และตัวรับ (RX), มันสร้างรังสีอินฟราเรดที่มองไม่เห็นและแม่นยําที่มีระยะการตรวจจับ 20 เมตร, ส่งผลให้การตรวจจับอุปสรรคที่น่าเชื่อถือได้ เพื่อป้องกันการติดและเพิ่มความปลอดภัยในการปฏิบัติงานมีการจัดอันดับความทนทานต่ออากาศ IP55ความสามารถในการทํางานได้สูง และความทนทานในระดับอุตสาหกรรม มันคือตัวเลือกที่น่าเชื่อถือ สําหรับประตูเลื่อนอัตโนมัติ ประตูสวิง ประตูลอกความเร็วสูง และระบบควบคุมการเข้าถึงทั่วโลก
ภาพรวมสินค้า
การทํางานตามหลักการกระแสแสงตรงไปตรงมา เซ็นเซอร์ IR-20M ทํางานโดยปล่อยรังสีอินฟราเรดที่เน้นจาก TX ไปยัง RX เมื่อวัตถุใดๆ ไม่ว่าจะเป็นคน รถหรืออุปสรรค, รีเล่ภายในของ RX ตกเป็นทันที, ส่งสัญญาณไปยังตัวควบคุมประตูอัตโนมัติ เพื่อหยุดการปิด, กลับทิศทาง, หรือหยุดการทํางาน
สร้างจากพลาสติกวิศวกรรมที่ทนทานต่อรังสี UV และกระเป๋ายางมันถูกออกแบบมาเพื่อทํางานตลอด 24 / 7 ในธุรกิจที่จราจรสูงสภาพแวดล้อมอุตสาหกรรมและสาธารณะ ที่ความน่าเชื่อถือและความปลอดภัยไม่เป็นข้อตกลงกัน
ลักษณะและข้อดีหลัก
การ สร้าง ที่ กัน อากาศ และ ทนทาน
- ป้องกันการเข้า IP55:ป้องกันฝุ่นและน้ําต่ําจากทิศทางใด ๆ ได้อย่างมีประสิทธิภาพ ทําให้สามารถติดตั้งในภายใน / นอกโดยตรงโดยไม่ต้องป้องกันเพิ่มเติม
- ความสอดคล้องกับความวัดสูง:ใช้ไฟฟ้า AC/DC 12-24V (ไม่ขั้วขั้วขั้ว) ผสมผสานได้อย่างต่อเนื่องกับระบบไฟฟ้าประตูอัตโนมัติและระบบควบคุม
- ความทนทานต่ออุณหภูมิ:ทํางานได้อย่างมั่นคงจาก -10 °C ถึง +60 °C ปรับตัวให้กับสภาพภูมิอากาศและสภาพการทํางานที่หลากหลาย
ระยะ 20 เมตร ที่ น่า เชื่อถือ ได้
- การทํางานระยะไกล:ส่งรังสีอินฟราเรดที่มั่นคงและเน้น มีระยะทางสูงสุด 20 เมตร เหมาะสําหรับช่องประตูกว้างและพื้นที่การเข้าถึงที่ใหญ่
- การออกแบบป้องกันการขัดขวางเทคโนโลยีออฟติกอลที่ปรับปรุงให้ดีที่สุด ทําให้การก่อให้เกิดการหลอกลวงที่เกิดจากแสงแวดล้อม ฝน หรือฝุ่นน้อยลงอย่างมาก ทําให้การตรวจจับถูกต้องในสภาพแวดล้อมที่ซับซ้อน
- ตัวชี้ระดับสภาวะทางสัญชาตญาณ:RX มี LED สีแดงปิดเมื่อรังไฟไม่ถูกขัดขวาง (การทํางานปกติ) และเปิดเมื่อถูกขัดขวาง เพื่อการจัดสรรอย่างรวดเร็วและการตรวจสอบสถานะในเวลาจริง
การติดตั้งง่ายและการบูรณาการทั่วไป
- ตัวเลือกการติดตั้งแบบคู่:สนับสนุนการติดตั้งผนัง (รูเจาะ 3x 5 มิลลิเมตรที่มีแอนเกอร์สกรู) และการติดตั้งพื้นผิวโลหะ (สกรูติดต่อด้วยตนเอง 3x 3 มิลลิเมตร) ปรับตัวให้เหมาะกับกรณีการติดตั้งที่หลากหลาย
- การออกของรีเลีที่หลากหลายสายสลับ SPDT (Single Pole Double Throw) พร้อมปลาย Common (COM, terminal 4), Normally Closed (NC, terminal 5), และ Normally Open (NO, terminal 6) ซึ่งเข้ากันได้กับเครื่องควบคุมประตูอัตโนมัติ PLC,หรือระบบเตือน
- การเชื่อมต่อไฟฟ้าแบบเรียบง่ายการติดป้ายปลายทางที่ชัดเจน (TX: 1-2 สําหรับพลังงาน; RX: 1-3 สําหรับพลังงาน, 4-6 สําหรับผลิตรีเล่) ลดความผิดพลาดในการติดตั้งและประหยัดเวลาการติดตั้ง
การออกแบบประตูอัตโนมัติที่เน้นความปลอดภัย
- การป้องกันการตกหลุม:ตอบสนองความต้องการความปลอดภัยที่สําคัญสําหรับประตูอัตโนมัติ ป้องกันการชนและติดของคน สัตว์เลี้ยง หรือวัตถุ
- ความน่าเชื่อถือในระดับอุตสาหกรรม:องค์ประกอบที่มีคุณภาพสูงและกล่องที่แข็งแกร่ง รับประกันผลงานในระยะยาวในกรณีการใช้งานที่มีความถี่สูง (เช่น ศูนย์การค้า สนามบิน โรงพยาบาล)
รายละเอียดเทคนิค
| ปริมาตร | รายละเอียด |
|---|---|
| รุ่น | IR-20M |
| หลักการตรวจจับ | สายดวงเดียว-สายดวงผ่าน (คู่ส่ง + รับ) |
| ระยะตรวจจับสูงสุด | 20 เมตร (ภายใน/ภายนอก) |
| พลังงาน | 12-24V AC/DC (ไม่ขั้วขั้ว) |
| ปัจจุบันการทํางานสูงสุด TX | ≤ 25mA |
| ปัจจุบันการทํางาน RX ขนาดสูงสุด | ≤ 35mA |
| ประเภทผลิต | 1 เครื่องสลับเปลี่ยน (SPDT) |
| ระดับการติดต่อเรเล่ | สูงสุด 500mA @ 48V AC/DC |
| ระดับการป้องกันการเข้า | IP55 |
| ระยะอุณหภูมิการทํางาน | -10°C ถึง +60°C |
| วัสดุบ้าน | พลาสติกวิศวกรรมที่มีกระดาษยาง |
| ตัวชี้ตัวรับ | LED สีแดง (เปิดเมื่อรังสีถูกตัด) |
| การตั้งค่าเทอร์มินัล | TX: 1-2 (พลังงาน); RX: 1-3 (พลังงาน), 4 (COM), 5 (NC), 6 (NO) |
| รายละเอียดของหลุมติดตั้ง | ผนัง: 3x 5 มิลลิเมตร; โลหะ: 3x 3 มิลลิเมตร |
| ขนาด (L × W × H) | 90.63mm × 44.90mm × 30.00mm |
การใช้งานทั่วไป
- ประตูเลื่อนอัตโนมัติ:ศูนย์การค้า อาคารสํานักงาน สนามบิน และโรงพยาบาล ป้องกันการติดขังระหว่างปิด
- ประตูสวิง & ประตูม้วน:อุปกรณ์อุตสาหกรรม คลังสินค้า และร้านค้าปลีก
- ประตูโรงรถและอุปกรณ์ป้องกันการจอดรถ:พื้นที่จอดรถสําหรับอาศัยและการค้า 確保การใช้งานที่ปลอดภัย เมื่อมียานพาหนะหรือคนเดิน
- ระบบควบคุมการเข้าถึง:การรักษาความปลอดภัยของเขตสําหรับประตู ประตู และพื้นที่จํากัด
- ทางเข้าอาคารสาธารณะ:สถานีรถไฟ โรงพยาบาล และโรงเรียน
คู่มือการติดตั้งและสายไฟ
- การเตรียมการติดตั้งเลือกตําแหน่งที่มีเส้นสายตาที่ชัดเจนระหว่าง TX และ RX สําหรับผนังเจาะรู 3 × 5 มิลลิเมตรและติดตั้งแอนเกอร์สกรู; สําหรับพื้นผิวโลหะเจาะรู 3 × 3 มิลลิเมตรสําหรับสกรูที่ดึงตัวเอง
- การเชื่อมต่อสายไฟ:
- เชื่อมต่อพลังงาน AC/DC 12-24V ไปยัง TX เทอร์มินัล 1 และ 2
- เชื่อมต่อเครื่องพลังงานเดียวกันกับ RX ทอร์มิเนล 1, 2 หรือ 3 (ความดันที่ตรงกัน)
- สาย RX ทอร์มิเนล 4 (COM) 5 (NC) และ 6 (NO) ไปยังเครื่องควบคุมประตูอัตโนมัติหรือระบบเตือน
- การจัดตั้ง:ปรับตําแหน่งของ TX และ RX จนกว่าไฟ LED สีแดงของ RX จะดับ แสดงถึงการเชื่อมต่อรังสีที่มั่นคง
- การทดสอบสุดท้าย:ปิดแผ่นด้านหน้าด้วยสกรูที่นํามาทดสอบโดยการตัดรังสีตรวจสอบ RX LED เปิดและเครื่องควบคุมประตูตอบสนองอย่างถูกต้อง (หยุดหรือย้อนหลัง)
ทําไมต้องเลือก JUTAI IR-20M Single Beam Photocell Sensor?
- เหมาะสําหรับประตูอัตโนมัติ:การออกแบบที่ดีที่สุดตอบสนองความต้องการความปลอดภัยและผลงานเฉพาะเจาะจงของระบบประตูอัตโนมัติ
- ความน่าเชื่อถือที่พิสูจน์ได้:องค์ประกอบชั้นอุตสาหกรรมและการสร้างที่ทนทานกับอากาศ รับประกันการทํางานอย่างต่อเนื่องในสภาพแวดล้อมที่ต้องการ
- ความเข้ากันทั่วไป:ทํางานกับผู้ควบคุมประตูอัตโนมัติและเครื่องพลังงานทั้งหมด ลดความซับซ้อนของการบูรณาการ
- ความปลอดภัยที่ประหยัดผลงานที่มีคุณภาพสูงในราคาที่สามารถแข่งขันได้ ลดต้นทุนระบบโดยรวม
- การสนับสนุนแบรนด์ที่เชื่อถือได้พัฒนาโดย Shenzhen JUTAI Comm Co., Ltd., ผู้ให้บริการมืออาชีพของส่วนประกอบความปลอดภัยและอัตโนมัติที่มีการสนับสนุนทางเทคนิคทั่วโลก
ปรับปรุงความปลอดภัยและความน่าเชื่อถือของระบบประตูอัตโนมัติของคุณด้วย JUTAI IR-20M Single Beam Photocell Sensor ติดต่อเราเพื่อรายละเอียดรายละเอียด ราคาและการช่วยเหลือทางเทคนิค
