เซ็นเซอร์ความปลอดภัยอินฟราเรดสำหรับประตูบานเลื่อน ประตูโรงรถ และประตูรั้ว

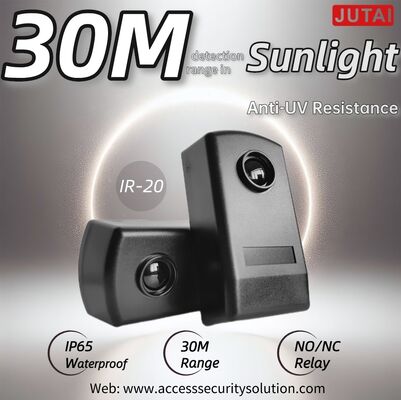

JUTAI IR-20 Infrared Safety Sensor (หรือที่เรียกว่า Infrared Photocell, Beam Sensor หรือ IR Sensor) เป็นโซลูชันการตรวจจับแบบลำแสงทะลุระดับมืออาชีพที่ออกแบบมาเพื่อเพิ่มความปลอดภัยให้กับประตูบานเลื่อน ประตูโรงรถ และประตูอุตสาหกรรม/เชิงพาณิชย์ ประกอบด้วยตัวส่ง (TX) และตัวรับ (RX) ที่จับคู่กัน สร้างลำแสงอินฟราเรดที่มองไม่เห็นระยะ 30 เมตร ซึ่งตรวจจับสิ่งกีดขวางได้อย่างน่าเชื่อถือ ป้องกันการติดขัด การชน และอันตรายจากการทำงาน

ทำงานด้วยหลักการลำแสงทะลุที่เรียบง่ายแต่แข็งแกร่ง เซ็นเซอร์ IR-20 จะปล่อยลำแสงอินฟราเรดที่โฟกัสจาก TX ไปยัง RX เมื่อลำแสงถูกขัดจังหวะโดยวัตถุใดๆ ไม่ว่าจะเป็นบุคคล ยานพาหนะ สัตว์เลี้ยง หรือเศษซาก รีเลย์ภายในของ RX จะทำงานทันที ส่งสัญญาณไปยังตัวควบคุมประตู/ประตูรั้วเพื่อหยุดการปิด ย้อนกลับทิศทาง หรือหยุดการทำงานชั่วคราว

สร้างด้วยพลาสติกวิศวกรรมทน UV และปลอกหุ้มยาง คู่เซ็นเซอร์สามารถทนต่อสภาพอากาศภายนอก (ฝุ่น ฝน แสงแดด) และความผันผวนของอุณหภูมิ ออกแบบมาสำหรับการทำงานต่อเนื่องตลอด 24 ชั่วโมงทุกวันในสภาพแวดล้อมที่มีการจราจรหนาแน่นหรือมีความสำคัญต่อความปลอดภัย เพื่อให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้ในกรณีที่ไม่สามารถประนีประนอมกับความปลอดภัยได้

• การป้องกันการบุกรุก IP55: ป้องกันฝุ่นเข้าและละอองน้ำแรงดันต่ำจากทุกทิศทางได้อย่างมีประสิทธิภาพ ทำให้สามารถติดตั้งภายในอาคาร/ภายนอกอาคารได้โดยตรงโดยไม่ต้องมีการป้องกันเพิ่มเติม
• ความเข้ากันได้ของแรงดันไฟฟ้ากว้าง: ทำงานที่ 12-24V AC/DC (ไม่โพลาไรซ์) ผสานรวมกับแหล่งจ่ายไฟและระบบควบคุมประตู/ประตูรั้วมาตรฐานได้อย่างราบรื่น
• ความทนทานต่ออุณหภูมิ: ทำงานได้อย่างเสถียรตั้งแต่ -10°C ถึง +60°C ปรับให้เข้ากับสภาพอากาศที่หลากหลาย (ตั้งแต่ฤดูหนาวที่หนาวเย็นไปจนถึงฤดูร้อนที่ร้อนจัด) และสภาวะการทำงาน

• ประสิทธิภาพระยะไกล: ให้ลำแสงอินฟราเรดที่เสถียรและโฟกัสด้วยระยะสูงสุด 30 เมตร เหมาะสำหรับช่องประตู/ประตูรั้วที่กว้างและพื้นที่เข้าถึงขนาดใหญ่
• เทคโนโลยีป้องกันการรบกวน: การออกแบบทางแสงที่ปรับให้เหมาะสมช่วยลดการกระตุ้นที่ผิดพลาดซึ่งเกิดจากแสงแวดล้อม ฝน หรือฝุ่น ทำให้มั่นใจได้ถึงการตรวจจับที่แม่นยำในสภาพแวดล้อมที่ซับซ้อน
• ไฟแสดงสถานะที่ใช้งานง่าย: RX มีไฟ LED สีแดง ซึ่งจะดับเมื่อลำแสงไม่ถูกขัดจังหวะ (การทำงานปกติ) และติดสว่างเมื่อถูกขัดจังหวะ เพื่อการจัดแนวที่รวดเร็วและการตรวจสอบสถานะแบบเรียลไทม์

• ตัวเลือกการติดตั้งแบบคู่: รองรับการติดตั้งบนผนัง (รูเจาะ 3x 5 มม. พร้อมพุกสกรู) และการติดตั้งบนพื้นผิวโลหะ (สกรูเกลียวปล่อย 3x 3 มม.) ปรับให้เข้ากับสถานการณ์การติดตั้งที่หลากหลาย
• เอาต์พุตรีเลย์อเนกประสงค์: รีเลย์ SPDT (Single Pole Double Throw) พร้อมขั้ว Common (COM, ขั้ว 4), Normally Closed (NC, ขั้ว 5) และ Normally Open (NO, ขั้ว 6) เข้ากันได้กับตัวควบคุมประตู/ประตูรั้ว PLC หรือระบบเตือนภัยใดๆ
• การเดินสายที่ง่ายขึ้น: การติดป้ายขั้วที่ชัดเจน (TX: 1-2 สำหรับไฟ; RX: 1-3 สำหรับไฟ, 4-6 สำหรับเอาต์พุตรีเลย์) ช่วยลดข้อผิดพลาดในการติดตั้งและประหยัดเวลาในการตั้งค่า

• การป้องกันการติดขัด: เป็นไปตามข้อกำหนดด้านความปลอดภัยที่สำคัญสำหรับประตูอัตโนมัติและประตูรั้ว ป้องกันการชนและการติดขัดของบุคคล สัตว์เลี้ยง หรือวัตถุ
• ความน่าเชื่อถือระดับอุตสาหกรรม: ส่วนประกอบคุณภาพสูงและโครงสร้างที่แข็งแรงทนทานช่วยให้มั่นใจได้ถึงประสิทธิภาพระยะยาวในสถานการณ์การใช้งานความถี่สูง (เช่น ห้างสรรพสินค้า คลังสินค้า อาคารที่พักอาศัย)

• ประตูบานเลื่อน: ห้างสรรพสินค้า อาคารสำนักงาน สนามบิน และโรงพยาบาล ป้องกันการติดขัดระหว่างการปิด
• ประตูโรงรถ: พื้นที่จอดรถสำหรับที่พักอาศัยและเชิงพาณิชย์ รับรองการทำงานที่ปลอดภัยเมื่อมีรถยนต์ คนเดินเท้า หรือสัตว์เลี้ยงอยู่
• ประตูอุตสาหกรรม/เชิงพาณิชย์: คลังสินค้า โรงงาน และอาคารที่พักอาศัย ตรวจจับสิ่งกีดขวางเพื่อหลีกเลี่ยงการชนระหว่างการปิดประตูรั้ว
• ระบบควบคุมการเข้าออก: การรักษาความปลอดภัยรอบนอกสำหรับทางเข้าประตูรั้วและพื้นที่จำกัด กระตุ้นการเตือนภัยหรือปฏิเสธการเข้าถึงเมื่อลำแสงถูกบุกรุก
• ทางเข้าอาคารสาธารณะ: สถานีรถไฟ โรงเรียน และศูนย์การค้า เพิ่มความปลอดภัยสำหรับระบบประตูอัตโนมัติ/ประตูรั้วที่มีการจราจรหนาแน่น

1. การเตรียมการติดตั้ง: เลือกตำแหน่งที่มีแนวสายตาที่ชัดเจนระหว่าง TX และ RX สำหรับผนัง ให้เจาะรู 3x 5 มม. และติดตั้งพุกสกรู สำหรับพื้นผิวโลหะ ให้เจาะรู 3x 3 มม. สำหรับสกรูเกลียวปล่อย
2. การเชื่อมต่อสายไฟ:
   • เชื่อมต่อไฟ 12-24V AC/DC เข้ากับขั้ว TX 1 และ 2
   • เชื่อมต่อแหล่งจ่ายไฟเดียวกันเข้ากับขั้ว RX 1, 2 หรือ 3 (แรงดันไฟฟ้าตรงกัน)
   • ต่อสายขั้ว RX 4 (COM), 5 (NC) และ 6 (NO) เข้ากับตัวควบคุมประตู/ประตูรั้วหรือระบบเตือนภัยของคุณ
3. การจัดแนว: ปรับตำแหน่งของ TX และ RX จนกว่าไฟ LED สีแดงของ RX จะดับลง แสดงว่าการเชื่อมต่อลำแสงเสถียร
4. การทดสอบขั้นสุดท้าย: ยึดแผงด้านหน้าด้วยสกรูที่ให้มา ทดสอบโดยการขัดจังหวะลำแสง ตรวจสอบว่าไฟ LED ของ RX ติดสว่างและตัวควบคุมประตู/ประตูรั้วตอบสนองอย่างถูกต้อง (หยุดหรือย้อนกลับ)

อัปเกรดความปลอดภัยของประตูและประตูรั้วของคุณด้วย JUTAI IR-20 Infrared Safety Sensor ระยะไกลที่เชื่อถือได้ ติดต่อเราสำหรับข้อมูลจำเพาะโดยละเอียด ราคา และความช่วยเหลือด้านเทคนิค
