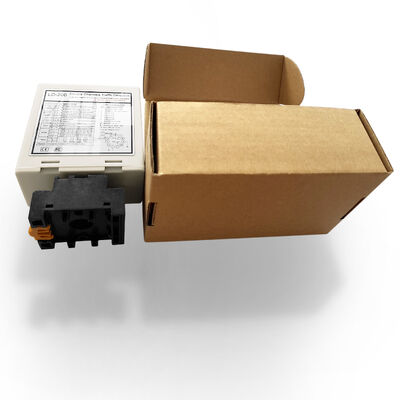

LD-200 Dual Channel Loop Detector ด้วยความรู้สึก 16 ระดับ, Output Presence Vehicle ที่มั่นคง และระยะการตรวจจับ 20-2000μH

เครื่องตรวจจับลูปแบบสองช่องสัญญาณสำหรับไม้กั้นรถยนต์ 110-240VAC (48 ถึง 63Hz) - ระบบตรวจจับยานพาหนะขั้นสูงสำหรับการจัดการที่จอดรถและการควบคุมการเข้าออก

• ช่วงการตรวจจับกว้างและความไวสูง: ตรวจจับยานพาหนะหลากหลายประเภทได้อย่างแม่นยำ ด้วยช่วงการตรวจจับกว้างตั้งแต่ 15 ถึง 2000 µH
• ฟังก์ชันรีเซ็ตอัตโนมัติ: เพิ่มความเสถียรของระบบด้วยการรีเซ็ตอัตโนมัติในกรณีที่เกิดความผิดปกติ
• การจดจำทิศทาง: เปิดใช้งานอย่างแม่นยำตามทิศทางการเคลื่อนที่ของยานพาหนะ
• การป้องกันฟ้าผ่า 40000V: การป้องกันที่แข็งแกร่งช่วยให้ทนทานในระยะยาว
• สภาพแวดล้อมการทำงานที่กว้าง: ประสิทธิภาพที่เสถียรตั้งแต่ -40°C ถึง +70°C

การตรวจจับยานพาหนะ: ตรวจจับยานพาหนะได้อย่างแม่นยำโดยใช้เทคโนโลยีการเหนี่ยวนำตามการเปลี่ยนแปลงของค่าความเหนี่ยวนำ

การจดจำทิศทาง: ระบุทิศทางการเคลื่อนที่ของยานพาหนะที่เฉพาะเจาะจงเพื่อการควบคุมไม้กั้นที่แม่นยำ

การรีเซ็ตอัตโนมัติ: ขจัดความจำเป็นในการดำเนินการด้วยตนเองด้วยการรีเซ็ตอัตโนมัติระหว่างการทำงานผิดปกติ

เอาต์พุตรีเลย์: ให้สัญญาณเอาต์พุตรีเลย์สำหรับการควบคุมไม้กั้น การจัดการจราจร และการนับยานพาหนะ

• ระบบจัดการจราจร
• ระบบอัตโนมัติสำหรับไม้กั้น
• การจัดการสถานที่จอดรถ
• ระบบควบคุมการเข้าออก
• การควบคุมสัญญาณไฟจราจร
• การนับและวิเคราะห์ยานพาหนะ

ไฟ LED แสดงสถานะเปิดเครื่อง (สีแดง): สว่างเมื่อ "เปิดเครื่อง"

ไฟ LED แสดงสถานะการตรวจจับ CH1:

• ติดค้าง: ตรวจจับยานพาหนะ
• กะพริบช้า: ลูปไฟฟ้าลัดวงจรหรือพันเกลียวไม่เพียงพอ
• กะพริบเร็ว: ลูปวงจรเปิดหรือพันเกลียวมากเกินไป

ไฟ LED แสดงสถานะการตรวจจับ CH2:

• ติดค้าง: ตรวจจับยานพาหนะ
• กะพริบช้า: ลูปไฟฟ้าลัดวงจรหรือพันเกลียวไม่เพียงพอ
• กะพริบเร็ว: ลูปวงจรเปิดหรือพันเกลียวมากเกินไป

การปรับความไวและความถี่โดยใช้การตั้งค่าสวิตช์ DIP แบบ 7 และ 10 ทาง:

• สวิตช์ DIP 6, 7, 8 ควบคุมความไวของ CH1 (0.8 ถึง 0.015)
• สวิตช์ DIP 3, 4, 5 ควบคุมความไวของ CH2 (0.8 ถึง 0.015)

การเลือกฟังก์ชันลูปช่องสัญญาณที่ 1

การตั้งค่าฟังก์ชันพิเศษ

การเลือกความไว CH1 และ CH2

การตั้งค่าความถี่

• ใช้สายไฟเฟอร์โรแมกเนติกสำหรับขดลวดเหนี่ยวนำ (ความยาวรวมสูงสุด 500 เมตร)
• ขนาดการตัดขดลวด: สี่เหลี่ยมผืนผ้า ความยาว 1.0-2.0 เมตร * ความกว้าง 0.8-1.2 เมตร
• หลีกเลี่ยงมุมฉากที่มุม
• ให้ปลั๊กและซ็อกเก็ตผลิตภัณฑ์อยู่ในแนวตั้งระหว่างการติดตั้ง

ภาพรวมการติดตั้งขดลวดที่แนะนำ

ทิศทางการติดตั้งที่ถูกต้อง

JUTAI LD200/202 เครื่องตรวจจับลูปยานพาหนะแบบสองช่องสัญญาณ พร้อมฟังก์ชันจดจำทิศทางสำหรับการใช้งานทางเข้าออกช่องสัญญาณเดียว

• JUTAI ตัวควบคุมประตู (รุ่น: AC-11)
• JUTAI ไม้กั้นรถยนต์ (รุ่น: BR-110)
• JUTAI เครื่องอ่าน RFID ระยะไกล (รุ่น: PUHF-9)
• ขดลวดลูปทนอุณหภูมิสูง (รุ่น: JTHT-11)

รับรองว่าเครื่องตรวจจับลูปแบบสองช่องสัญญาณจะไม่ทริกเกอร์สัญญาณอีกครั้งเมื่อรถผ่านเครื่องอ่าน UHF อื่น เพื่อรักษาบันทึกการเข้า/ออกที่ถูกต้อง

ฟังก์ชันการจดจำทิศทาง

JUTAI LD-200/202 สามารถทำงานเป็นเครื่องตรวจจับลูปแบบช่องสัญญาณเดียวอิสระสองเครื่องสำหรับลานจอดรถแบบเข้า-ออกทางเดียวมาตรฐาน:

• ขดลวดลูปหนึ่งทริกเกอร์เครื่องอ่านและอ่านบัตร
• ขดลูปอื่นให้ฟังก์ชันป้องกันการชนของไม้กั้น
• ประโยชน์ในการประหยัดค่าใช้จ่ายโดยลดความต้องการฮาร์ดแวร์

การกำหนดค่าโหมดการทำงานอิสระ

มุมมองผลิตภัณฑ์เพิ่มเติม

ตัวอย่างการติดตั้งผลิตภัณฑ์

แผนภาพการใช้งานระบบ
