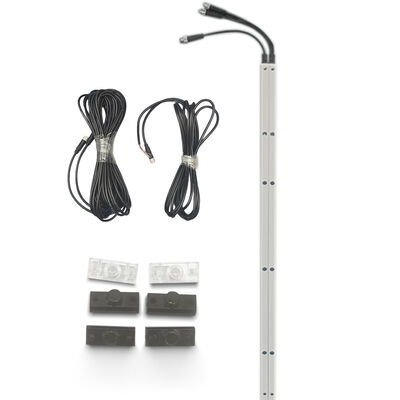

CG15-8L12 ผ้าม่านแสงความปลอดภัยประตูอุตสาหกรรมที่มีการตรวจจับอินฟราเรด 8 ราง ระยะ 12m และการป้องกัน IP67 สําหรับประตูความเร็วสูง

JUTAI CG15-8L12 เป็นเซ็นเซอร์ตรวจจับด้วยแสงนิรภัยสำหรับประตูโรงงานขนาดกะทัดรัด ออกแบบมาสำหรับประตูม้วนเร็ว ประตูโรงรถ ประตูห้องเย็น ประตูบานเลื่อน ประตูม้วน และประตูโหลดดิ้ง

ใช้ระบบตรวจจับอินฟราเรด 8 ลำแสง ร่วมกับเทคโนโลยีการตรวจจับแบบไขว้ เพื่อสร้างกริดป้องกันที่กว้างขึ้นทั่วช่องประตู เมื่อยานพาหนะ รถยก คนเดินเท้า หรือสิ่งกีดขวางอื่น ๆ ขัดขวางกริดอินฟราเรด ตัวรับจะเปลี่ยนสถานะเอาต์พุตรีเลย์ทันทีและส่งสัญญาณความปลอดภัยไปยังตัวควบคุมประตู

CG15-8L12 เหมาะอย่างยิ่งสำหรับโครงการที่ต้องการเซ็นเซอร์นิรภัยสไตล์ Grid Mini ขนาดกะทัดรัด เป็นโซลูชันทางเลือกสำหรับผู้ผลิตประตูโรงงานและผู้รวมระบบที่กำลังมองหาเซ็นเซอร์ป้องกันประตูที่มีโปรไฟล์บาง ระยะไกล และทนทานต่อสภาพอากาศ

แตกต่างจากระบบโฟโตเซลล์แบบลำแสงขนานพื้นฐาน CG15-8L12 ผสมผสานลำแสงอินฟราเรดแนวนอนและลำแสงไขว้เพื่อสร้างกริดตรวจจับที่หนาแน่นขึ้น

การออกแบบนี้ช่วยลดพื้นที่บอดระหว่างจุดแสงแต่ละจุด และปรับปรุงการตรวจจับวัตถุที่อยู่ในบริเวณประตูโรงงาน

ตัวส่งและตัวรับรองรับระยะการตรวจจับสูงสุดถึง 12 เมตร ทำให้เซ็นเซอร์เหมาะสำหรับประตูโรงงานที่กว้าง ทางเข้าคลังสินค้า และช่องโหลดดิ้งขนาดใหญ่

ตัวเรือนอะลูมิเนียมบางสามารถติดตั้งภายในรางประตูหรือภายนอกบนวงกบประตู โครงสร้างขนาดกะทัดรัดเหมาะสำหรับการใช้งานที่มีพื้นที่ติดตั้งจำกัด

เซ็นเซอร์รองรับสองโหมดการทำงาน:

โหมดปกติ:
ลำแสงอินฟราเรดที่ถูกขัดขวางใดๆ จะเปลี่ยนเอาต์พุตความปลอดภัยทันที

โหมดซ่อน:
สิ่งกีดขวางคงที่ที่เกิดจากรางประตูหรือโครงสร้างประตูสามารถซ่อนได้ระหว่างการตั้งค่า ทำให้พื้นที่ตรวจจับที่เหลือยังคงทำงานได้ตามปกติ

ฟังก์ชันนี้มีประโยชน์อย่างยิ่งเมื่อติดตั้งม่านแสงภายในรางนำประตูโรงงาน

ตัวเรือนที่ได้มาตรฐาน IP67 ช่วยปกป้องส่วนประกอบแสงและอิเล็กทรอนิกส์ภายในจากฝุ่น ความชื้น และน้ำ

เหมาะสำหรับประตูโรงงาน คลังสินค้าที่ชื้น ทางเข้าห้องเย็น และการใช้งานภายนอกอาคาร

โปรไฟล์อะลูมิเนียมอัลลอยด์บางให้ความแข็งแรงเชิงกล ทนทานต่อการกัดกร่อน และความเสถียรในระยะยาวในสภาพแวดล้อมอุตสาหกรรมที่ต้องการ

ตัวรับมีหน้าสัมผัสรีเลย์ NO, NC และ COM ทำให้เชื่อมต่อได้ง่ายกับ:

• ตัวควบคุมประตูม้วนเร็ว
• ตัวควบคุมประตูโรงรถ
• ตัวควบคุมประตูม้วน
• ระบบ PLC
• อุปกรณ์ควบคุมการเข้าออก
• วงจรรีเลย์นิรภัย

เซ็นเซอร์ตรวจจับด้วยแสงนิรภัยประกอบด้วยตัวส่งอินฟราเรดหนึ่งตัวและตัวรับหนึ่งตัว ติดตั้งอยู่คนละด้านของช่องประตู

ตัวส่งจะปล่อยลำแสงอินฟราเรดหลายลำแสงไปยังตัวรับ เทคโนโลยีการตรวจจับแบบไขว้จะสร้างเส้นทางการตรวจจับแนวทแยงเพิ่มเติมระหว่างจุดแสง ทำให้เกิดพื้นที่ป้องกันแบบกริด

เมื่อได้รับลำแสงทั้งหมดอย่างถูกต้อง รีเลย์จะยังคงอยู่ในสถานะการทำงานปกติ

เมื่อรถยก ยานพาหนะ คนเดินเท้า หรือวัตถุขัดขวางกริดตรวจจับ ตัวรับจะเปลี่ยนเอาต์พุตรีเลย์และส่งสัญญาณไปยังตัวควบคุมประตูโรงงาน ตัวควบคุมสามารถหยุด เปิดใหม่ หรือป้องกันไม่ให้ประตูปิด ขึ้นอยู่กับตรรกะของประตูที่ตั้งโปรแกรมไว้

ในโหมดปกติ การขัดขวางลำแสงอินฟราเรดที่ทำงานอยู่ใดๆ จะสร้างสัญญาณเอาต์พุต

โหมดนี้แนะนำสำหรับการติดตั้งวงกบภายนอกและแอปพลิเคชันที่พื้นที่ตรวจจับทั้งหมดต้องทำงานอยู่

แอปพลิเคชันทั่วไป ได้แก่:

• ประตู PVC ความเร็วสูง
• ประตูโรงรถ
• ประตูบานเลื่อนเหนือศีรษะ
• ประตูม้วน
• ทางเข้าคลังสินค้า
• ประตูโหลดดิ้ง

โหมดซ่อนออกแบบมาสำหรับ: เมื่อติดตั้งม่านแสงภายในรางนำประตู สถานการณ์ที่ตัวประตูเลื่อนลงมาบังลำแสงอินฟราเรดจากบนลงล่าง จะถือว่าเป็นโหมดปกติและไม่กระตุ้นรีเลย์ เมื่อวัตถุบังลำแสงอินฟราเรดอื่นนอกเหนือจากที่ประตูบัง ฟังก์ชันป้องกันการกระแทกจะถูกกระตุ้นให้เปิดประตู

ตรวจจับรถยก ยานพาหนะ คนเดินเท้า และสินค้าก่อนหรือระหว่างการปิดประตู ช่วยให้ตัวควบคุมประตูหยุดหรือเปิดประตูใหม่

ให้การตรวจจับความปลอดภัยเพิ่มเติมสำหรับระบบประตูโรงรถที่พักอาศัย เชิงพาณิชย์ และใต้ดิน

ตัวเรือนอะลูมิเนียม IP67 เหมาะสำหรับสภาพแวดล้อมที่ชื้น เย็น และมีแนวโน้มที่จะเกิดการควบแน่น ซึ่งมักพบได้รอบๆ คลังสินค้าแช่เย็น

สร้างกริดตรวจจับอินฟราเรดป้องกันรอบๆ พื้นที่โหลดโลจิสติกส์และทางเข้าโหลดดิ้งคลังสินค้า

สามารถติดตั้งตามวงกบประตูหรือรางนำเพื่อตรวจสอบพื้นที่ปิดของประตูบานเลื่อนเหนือศีรษะ

ให้การตรวจจับการมีอยู่สำหรับระบบประตูม้วนอุตสาหกรรมและเชิงพาณิชย์

• เซ็นเซอร์ประตูโรงงานสไตล์ Grid Mini ขนาดกะทัดรัด
• กริดอินฟราเรดแบบตรวจจับไขว้ 8 ลำแสง
• ระยะการตรวจจับไกลสูงสุด 12 เมตร
• โปรไฟล์อะลูมิเนียมบาง 1500 มม.
• โหมดการทำงานปกติและโหมดซ่อน
• เหมาะสำหรับการติดตั้งรางภายในหรือวงกบภายนอก
• โครงสร้างกันฝุ่นและกันน้ำ IP67
• เอาต์พุตรีเลย์ NO, NC และ COM
• การตอบสนองการตรวจจับที่รวดเร็ว 30 มิลลิวินาที
• เหมาะสำหรับการตรวจจับยานพาหนะ รถยก และคนเดินเท้า
• รวมเข้ากับตัวควบคุมประตูโรงงานได้ง่าย
• มีบริการปรับแต่ง OEM และ ODM

CG15-8L12 ออกแบบมาสำหรับโครงการประตูโรงงานที่ปกติใช้เซ็นเซอร์นิรภัยด้วยแสงสไตล์กริดขนาดกะทัดรัดหรือมินิ

โปรไฟล์บาง การตรวจจับแบบตัดกัน ฟังก์ชันซ่อน และเอาต์พุตรีเลย์ ทำให้เหมาะสำหรับโครงการเปลี่ยนทดแทน การผลิตประตูใหม่ และระบบความปลอดภัยประตูโรงงานที่ปรับแต่งเอง

ควรยืนยันความเข้ากันได้กับตัวควบคุมที่มีอยู่ คำจำกัดความของสายเคเบิล ตรรกะเอาต์พุต และขนาดการติดตั้ง ก่อนที่จะเปลี่ยนยี่ห้อหรือรุ่นอื่น

ติดตั้งตัวส่งและตัวรับในแนวตั้งที่ด้านตรงข้ามของช่องประตู

ตรวจสอบให้แน่ใจว่า:

• โปรไฟล์ทั้งสองติดตั้งในระดับความสูงเดียวกัน
• พื้นผิวด้านแสงหันเข้าหากัน
• โปรไฟล์ขนานกันและไม่บิดเบี้ยว
• พื้นผิวการติดตั้งแข็งแรงและทนต่อการสั่นสะเทือน
• สายไฟและสายสัญญาณแยกออกจากสายมอเตอร์และอินเวอร์เตอร์
• ยืนยันตรรกะเอาต์พุตรีเลย์ก่อนเชื่อมต่อกับตัวควบคุมประตู
• กำหนดค่าโหมดซ่อนหลังจากจัดแนวเซ็นเซอร์อย่างถูกต้องแล้วเท่านั้น
• ทดสอบพื้นที่ตรวจจับทั้งหมดก่อนนำประตูไปใช้งาน

• 1 x ตัวส่งอินฟราเรด
• 1 x ตัวรับอินฟราเรด
• สายเคเบิลเชื่อมต่อ
• อุปกรณ์ติดตั้ง
• คู่มือการติดตั้ง
